Wiertło do metalu: kształt, kolor, HSS-Co. Rozpoznaj bezbłędnie!

Wybór odpowiedniego wiertła to podstawa sukcesu w każdym projekcie. Ten artykuł pomoże Ci bezbłędnie zidentyfikować wiertła przeznaczone do metalu, co pozwoli uniknąć uszkodzeń materiału, narzędzia i zapewni profesjonalne rezultaty.

W świecie majsterkowania i profesjonalnych prac, wiertła są jednymi z najczęściej używanych narzędzi. Jednak ich różnorodność może przyprawić o zawrót głowy, a użycie niewłaściwego wiertła do danego materiału to prosty przepis na katastrofę. Może to skutkować nie tylko zniszczeniem obrabianego elementu, ale także uszkodzeniem samego wiertła, a w skrajnych przypadkach nawet wiertarki. Co więcej, niewłaściwie dobrane wiertło będzie po prostu nieefektywne, co wydłuży czas pracy i zwiększy frustrację. Dlatego tak ważne jest, aby wiedzieć, jak rozpoznać wiertło do metalu i odróżnić je od tych przeznaczonych do drewna czy betonu.

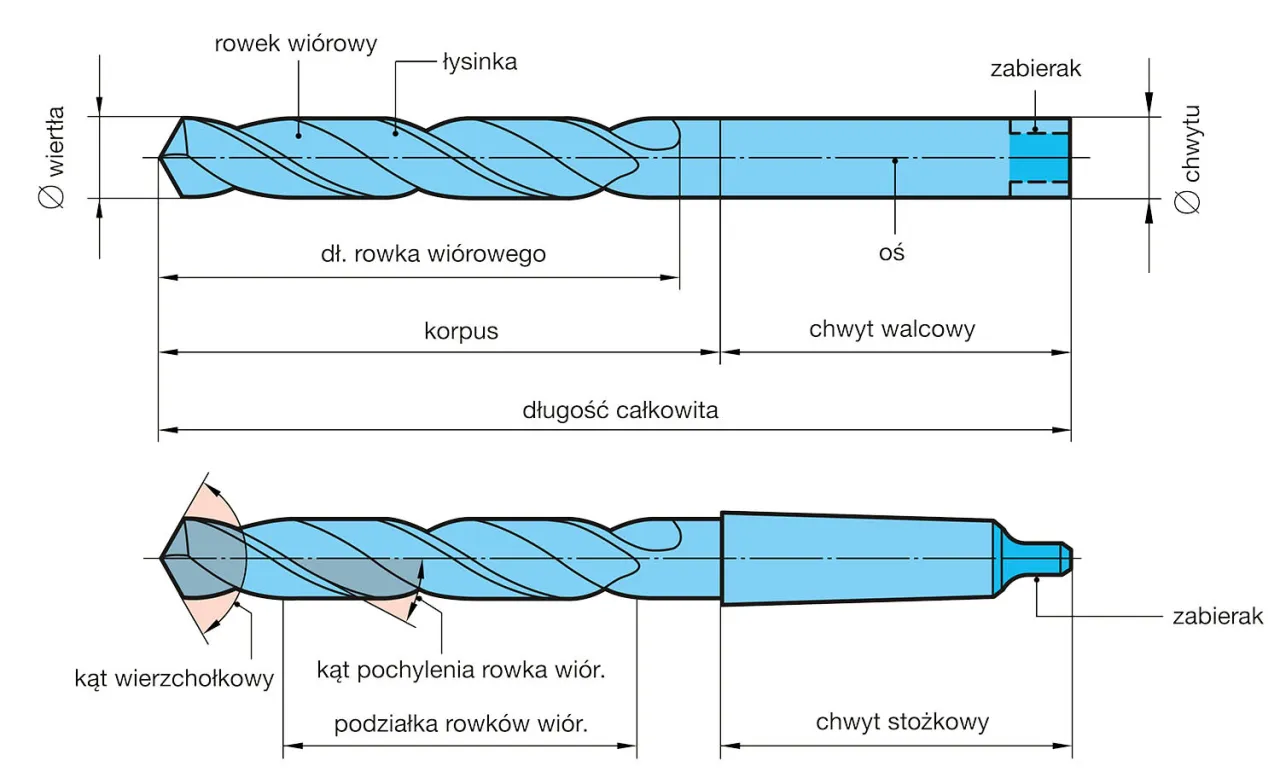

Anatomia wiertła do metalu: budowa i jej wpływ na wygląd

Kiedy patrzę na wiertło do metalu, widzę precyzyjnie zaprojektowane narzędzie, gdzie każdy element ma swoje ściśle określone zadanie. Wiertła te składają się z trzech głównych części: uchwytu, części roboczej i wierzchołka. To właśnie te elementy, a zwłaszcza ich kształt i wykończenie, wizualnie zdradzają nam przeznaczenie wiertła i pozwalają odróżnić je od innych typów.

Uchwyt (trzon): jak wiertło łączy się z wiertarką

Uchwyt, nazywany też trzonem, to ta część wiertła, którą mocujemy w uchwycie wiertarki. W przypadku wierteł do metalu najczęściej spotkamy się z uchwytem o kształcie cylindrycznym (walcowym). Taki kształt zapewnia stabilne mocowanie w standardowych uchwytach wiertarskich. Czasami, zwłaszcza w mniejszych wiertłach lub tych przeznaczonych do wkrętarek, można spotkać uchwyty sześciokątne, które zapobiegają obracaniu się wiertła w uchwycie i ułatwiają szybką wymianę.

Spiralna część robocza: serce wiertła odpowiedzialne za skrawanie

Część robocza wiertła do metalu to jego serce. Charakteryzuje się ona spiralnymi rowkami wiórowymi, które biegną wzdłuż całej długości. Ich rola jest kluczowa odpowiadają za efektywne odprowadzanie urobku, czyli wiórów, z wierconego otworu. Dzięki temu wiertło nie zapycha się, a proces wiercenia jest płynny. Dodatkowo, rowki te wspomagają doprowadzanie chłodziwa, co jest niezwykle ważne przy obróbce metalu, ponieważ zapobiega przegrzewaniu się wiertła i materiału.

Wierzchołek: najważniejszy element, który decyduje o wszystkim

Dla mnie wierzchołek wiertła to jego "twarz" to on najwięcej mówi o przeznaczeniu narzędzia. Wiertła do metalu mają charakterystyczny, ostry, stożkowy kształt wierzchołka. Jest to kluczowa cecha. Co ważne, wiertła do metalu nie posiadają ostrza centrującego, czyli małego szpica na środku, który jest typowy dla wierteł do drewna. Nie znajdziesz tu również wlutowanej na szczycie płytki z węglików spiekanych (tzw. widii), która jest znakiem rozpoznawczym wierteł do betonu. Ten gładki, stożkowy wierzchołek to jeden z pierwszych sygnałów, że masz do czynienia z wiertłem do metalu.

Kształt końcówki: sekret skutecznego wiercenia w metalu

Kształt końcówki, a precyzyjniej mówiąc, kąt wierzchołkowy, to jedna z najważniejszych cech geometrycznych wiertła do metalu. To właśnie ten kąt decyduje o tym, jak wiertło będzie zachowywać się w kontakcie z różnymi rodzajami metalu i do jakich zastosowań jest najlepiej przystosowane.

Kąt wierzchołkowy 118°: uniwersalny standard do miękkich metali

Większość wierteł do metalu, które znajdziesz w standardowych zestawach i sklepach, będzie miała kąt wierzchołkowy wynoszący 118°. Jest to kąt uniwersalny, który sprawdzi się w wielu zastosowaniach. Jest idealny do wiercenia w miękkich metalach, takich jak aluminium, miedź, mosiądz, a także w stali konstrukcyjnej o niskiej i średniej twardości. Jeśli dopiero zaczynasz swoją przygodę z obróbką metalu, wiertła z tym kątem będą Twoim podstawowym narzędziem.

Kąt wierzchołkowy 135°: ostrze do zadań specjalnych i twardej stali

Gdy stajesz przed wyzwaniem wiercenia w twardszych materiałach, takich jak stal nierdzewna, stal hartowana czy żeliwo, sięgnij po wiertła z kątem wierzchołkowym 135°. Ten ostrzejszy kąt sprawia, że wiertło lepiej "wgryza się" w twardy materiał, zmniejszając ryzyko ślizgania się i zapewniając bardziej efektywne skrawanie. Często wiertła z tym kątem są wyposażone w dodatkową cechę, o której zaraz opowiem korekcję ścinu.

Czym jest korekcja ścinu (Split Point) i jak ją rozpoznać?

Korekcja ścinu, znana również jako "Split Point" lub "krzyżowe ostrze", to modyfikacja wierzchołka wiertła, która znacząco poprawia jego właściwości. Wizualnie rozpoznasz ją po tym, że wierzchołek wiertła nie jest jednolitą płaszczyzną, ale ma dodatkowe, drobne nacięcia, które tworzą coś w rodzaju małego "krzyżyka" na samym czubku. Główną zaletą korekcji ścinu jest łatwiejsze centrowanie wiertła zapobiega ono ślizganiu się wiertła po powierzchni materiału na początku wiercenia, co jest szczególnie cenne przy pracy z twardymi metalami. Dzięki temu nie musisz tak mocno punktować miejsca wiercenia, a otwór zaczyna się precyzyjniej. Wiertła z korekcją ścinu są droższe, ale ich precyzja i komfort pracy są nieocenione.

Kolor wiertła: co mówi o materiale i wytrzymałości?

Dla wielu osób kolor wiertła to jedynie kwestia estetyki, ale dla mnie, jako praktyka, jest to jedna z pierwszych i najważniejszych wskazówek dotyczących jego właściwości. Kolor wiertła do metalu nie jest przypadkowy informuje nas o materiale wykonania, zastosowanej powłoce, a co za tym idzie, o jego przeznaczeniu i wytrzymałości. Warto nauczyć się rozszyfrowywać te "kolorowe" sygnały.

Srebrne wiertła HSS: podstawa w każdym warsztacie

Najbardziej podstawowe i powszechne są wiertła wykonane ze stali szybkotnącej (HSS - High-Speed Steel). Ich typowy kolor to naturalna barwa stali srebrny, metaliczny. To uniwersalne narzędzia, które świetnie sprawdzają się do wiercenia w miękkich metalach, takich jak aluminium, miedź, mosiądz oraz w stali konstrukcyjnej. Wiertła HSS występują w dwóch głównych wariantach: walcowanych (HSS-R), które są tańsze i mniej precyzyjne, oraz szlifowanych (HSS-G), które charakteryzują się większą dokładnością i lepszymi właściwościami skrawającymi.

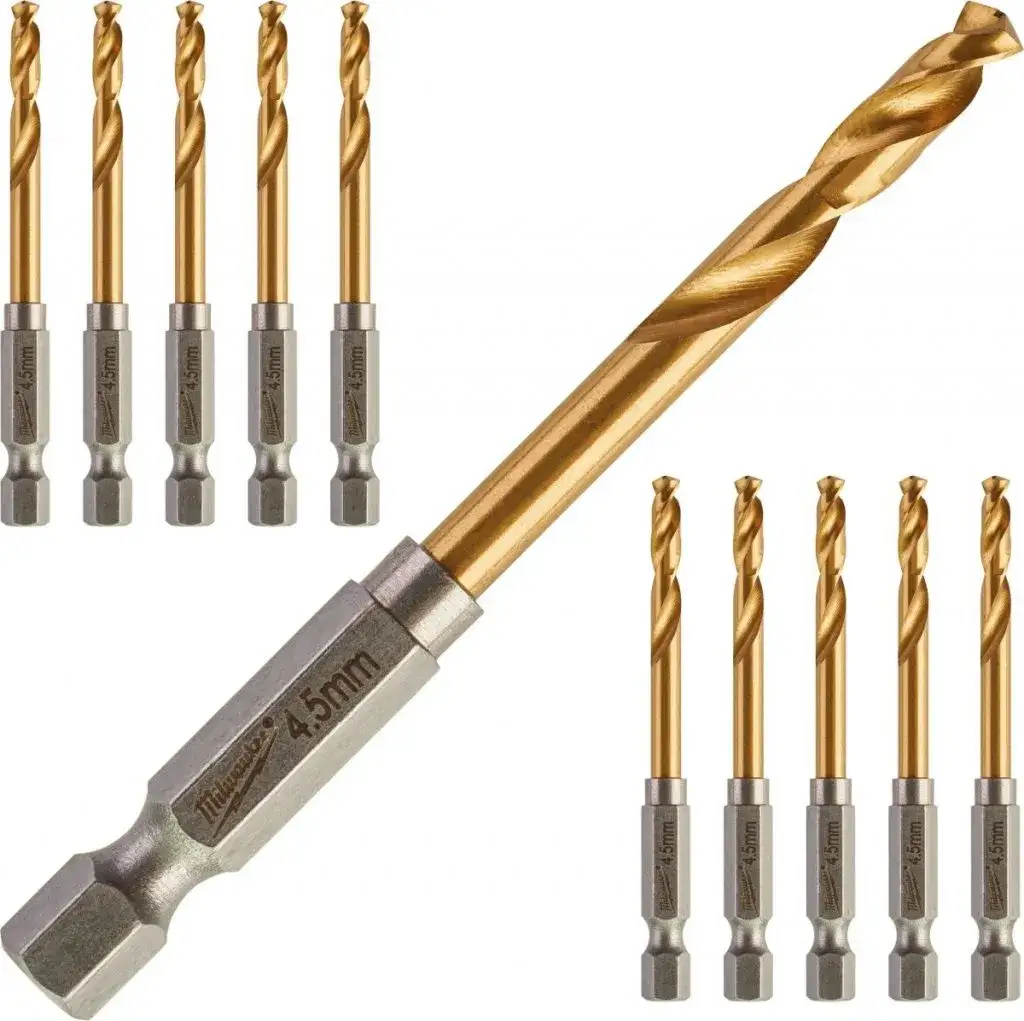

Złota powłoka tytanowa (HSS-TiN): czy to tylko ozdoba?

Jeśli zobaczysz wiertło o charakterystycznym, złotym kolorze, najprawdopodobniej masz do czynienia z wiertłem HSS-TiN, czyli wiertłem HSS pokrytym cienką warstwą azotku tytanu (TiN). Ta powłoka to nie tylko ozdoba! Azotek tytanu znacząco zmniejsza tarcie między wiertłem a obrabianym materiałem, co prowadzi do lepszego odprowadzania ciepła i mniejszego zużycia narzędzia. Wiertła HSS-TiN są bardziej wytrzymałe i mają dłuższą żywotność niż standardowe HSS, szczególnie przy pracy ze stalami o średniej twardości. To świetny wybór dla tych, którzy szukają lepszej wydajności bez drastycznego zwiększania kosztów.

Brązowy lub niebieskawy odcień wierteł kobaltowych (HSS-Co): moc do stali nierdzewnej

Wiertła kobaltowe, oznaczane jako HSS-Co (lub HSS-E), wyróżniają się lekko brązowym, złocistym lub nawet niebieskawym odcieniem. Ten kolor wynika z domieszki kobaltu (zazwyczaj 5% lub 8%) do stali szybkotnącej. Kobalt jest kluczowy, ponieważ zwiększa odporność wiertła na wysoką temperaturę i jego ogólną twardość. Dzięki temu wiertła HSS-Co są idealne do wiercenia w materiałach, które generują dużo ciepła i są trudne w obróbce, takich jak stal nierdzewna, stal kwasoodporna, żeliwo czy inne twarde stopy metali. Jeśli często pracujesz z "nierdzewką", to właśnie te wiertła powinny znaleźć się w Twojej skrzynce narzędziowej.

Matowa szarość węglika spiekanego: waga ciężka dla przemysłu

Wiertła wykonane z węglika spiekanego (potocznie nazywane "widiowymi", choć to nazwa historyczna i raczej związana z wiertłami do betonu) to prawdziwa waga ciężka w świecie obróbki metalu. Mają charakterystyczny, matowy, szary kolor i są wyraźnie cięższe od wierteł HSS. Ich ogromna twardość i odporność na ścieranie sprawiają, że są niezastąpione w zastosowaniach przemysłowych, do obróbki bardzo twardych materiałów, stopów egzotycznych, a nawet hartowanej stali. Wiertła te wymagają jednak specjalistycznych maszyn i odpowiednich parametrów pracy, dlatego rzadziej spotyka się je w domowych warsztatach.

Oznaczenia na wiertłach: jak rozszyfrować tajemnicze skróty?

Wielu producentów umieszcza na uchwycie wiertła szereg oznaczeń, które dla niewprawnego oka mogą wyglądać jak tajemnicze hieroglify. Jednak dla mnie są one jak mapa, która precyzyjnie wskazuje, z jakim narzędziem mam do czynienia. Zrozumienie tych skrótów to klucz do prawidłowego wyboru i efektywnej pracy.

HSS, HSS-G, HSS-R: co oznaczają te litery?

• HSS (High-Speed Steel): To podstawowe oznaczenie, które informuje nas, że wiertło wykonane jest ze stali szybkotnącej. Jest to materiał o dobrej odporności na zużycie i wysoką temperaturę, standard dla wierteł do metalu.
• HSS-G (Ground): Litera "G" oznacza, że wiertło zostało szlifowane. Wiertła HSS-G są precyzyjnie wykonane, mają ostrzejsze krawędzie skrawające i lepszą geometrię, co przekłada się na większą dokładność wiercenia i dłuższą żywotność w porównaniu do wersji walcowanych.
• HSS-R (Rolled): Litera "R" wskazuje na wiertło walcowane. Są to wiertła produkowane metodą walcowania na gorąco, co czyni je tańszymi w produkcji. Są mniej precyzyjne niż HSS-G, ale wystarczające do prostych prac i wiercenia w miękkich materiałach.

HSS-Co i HSS-TiN: oznaczenia dla profesjonalistów

• HSS-Co (Cobalt): Oznaczenie "Co" informuje o domieszce kobaltu w stali szybkotnącej. Jak już wspomniałem, kobalt zwiększa odporność wiertła na wysoką temperaturę i twardość, czyniąc je idealnymi do stali nierdzewnej i twardych stopów. Czasem spotyka się też oznaczenie HSS-E, które również oznacza wiertło kobaltowe.
• HSS-TiN (Titanium Nitride): "TiN" to skrót od azotku tytanu. To oznaczenie wskazuje na wiertło z powłoką tytanową, która nadaje mu złoty kolor i poprawia właściwości ślizgowe oraz odporność na zużycie.

Średnica i norma DIN: liczby, które musisz znać

Oprócz skrótów materiałowych, na trzonie wiertła zawsze wybita jest jego średnica (np. 8 mm, 10.5 mm). To absolutnie podstawowa informacja. Czasami znajdziemy również oznaczenia norm DIN, takie jak DIN 338 (standardowe wiertła kręte) czy DIN 340 (długie wiertła kręte). Normy te standaryzują wymiary wierteł, takie jak długość całkowita i długość części roboczej, co jest pomocne przy doborze odpowiedniego narzędzia do konkretnego zadania.

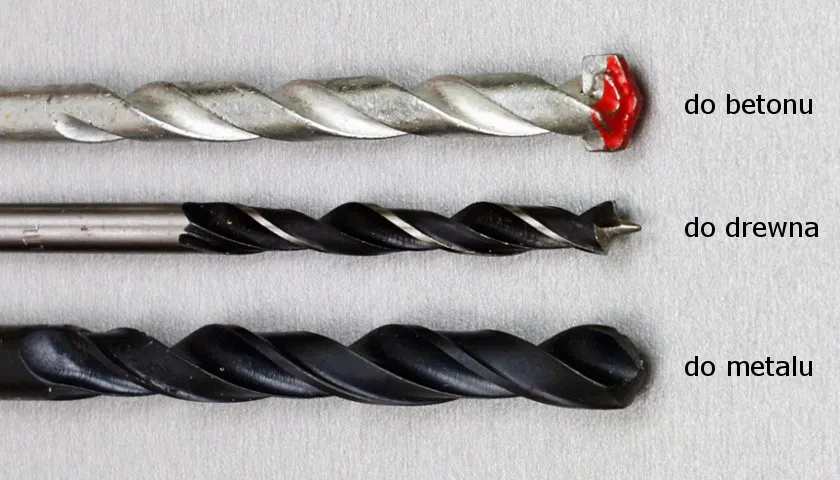

Porównanie wizualne: wiertło do metalu a inne typy

W mojej praktyce często widzę, jak łatwo pomylić wiertła, jeśli nie zna się ich podstawowych cech. Zrozumienie różnic wizualnych między wiertłami do metalu, drewna i betonu jest absolutnie kluczowe dla każdego, kto chce uniknąć błędów i pracować bezpiecznie oraz efektywnie. Przyjrzyjmy się im bliżej.

Wiertło do drewna: charakterystyczny szpic centrujący, którego nie pomylisz

Wiertła do drewna są chyba najłatwiejsze do odróżnienia od wierteł do metalu. Ich najbardziej charakterystyczną cechą jest szpic centrujący, czyli mały, ostry czubek na samym środku wierzchołka. Ten szpic służy do precyzyjnego pozycjonowania wiertła na drewnie, zapobiegając jego ślizganiu się. Dodatkowo, wiertła do drewna często mają dwie boczne krawędzie skrawające, które tworzą czysty otwór, oraz zazwyczaj szersze rowki wiórowe, dostosowane do większych wiórów powstających podczas wiercenia w drewnie. Brak szpica centrującego w wiertle do metalu to natychmiastowy sygnał, że masz do czynienia z innym narzędziem.

Wiertło do betonu: masywna budowa i płytka widiowa na czele

Wiertła do betonu to zupełnie inna kategoria narzędzi, zaprojektowana do radzenia sobie z twardymi i abrazyjnymi materiałami. Wizualnie są one znacznie masywniejsze od wierteł do metalu. Ich końcówka jest tępa i nie posiada spiralnego ostrza. Zamiast tego, na samym szczycie wiertła wlutowana jest płytka z węglików spiekanych (widia), która jest znacznie twardsza od stali i odpowiada za kruszenie betonu i kamienia. Uchwyty wierteł do betonu często różnią się od cylindrycznych uchwytów wierteł do metalu na przykład wiertła SDS Plus mają specjalne rowki, które pasują do młotowiertarek. Widząc tępy wierzchołek z wyraźną, wlutowaną płytką, od razu wiesz, że to wiertło do betonu, a nie do metalu.

Specjalistyczne wiertła do metalu: kiedy spirala to za mało?

Chociaż standardowe wiertła kręte są niezwykle wszechstronne, istnieją sytuacje, w których potrzebujemy bardziej wyspecjalizowanych narzędzi. Na rynku dostępne są wiertła do metalu, które swoim wyglądem znacząco odbiegają od klasycznej spirali, oferując unikalne rozwiązania dla konkretnych wyzwań.

Wiertła stożkowe i stopniowe: idealne rozwiązanie do blach

Wiertła stożkowe i stopniowe to prawdziwi bohaterowie, gdy potrzebujesz wiercić otwory o różnych średnicach w cienkich materiałach, takich jak blachy stalowe, aluminiowe czy tworzywa sztuczne. Ich charakterystyczny wygląd to stożkowy kształt z wyraźnie zaznaczonymi "stopniami", z których każdy odpowiada innej średnicy otworu. Dzięki temu, za pomocą jednego narzędzia, możesz wiercić otwory o rosnącej średnicy, bez konieczności ciągłej zmiany wierteł. To nie tylko oszczędność czasu, ale także gwarancja czystych i precyzyjnych otworów w blachach, bez ryzyka ich deformacji.

Przeczytaj również: Wiertło pod gwint M6: 5,0 mm to standard. Poznaj tajniki doboru!

Otwornice: gdy potrzebujesz naprawdę dużego otworu

Kiedy standardowe wiertło kręte jest za małe, a potrzebujesz wyciąć otwór o naprawdę dużej średnicy w metalu, do akcji wkraczają otwornice (wiertła koronowe). Wizualnie przypominają one puszkę lub cylinder z ząbkowaną krawędzią tnącą na obwodzie i centralnym wiertłem prowadzącym. Otwornice są idealne do tworzenia dużych otworów w metalowych elementach, na przykład do montażu rur, kabli czy puszek elektrycznych. Dostępne są w różnych rozmiarach i z różnymi typami zębów, dostosowanymi do grubości i rodzaju obrabianego metalu.

Podsumowanie: jak wybrać właściwe wiertło do metalu?

Po tym przeglądzie wiesz już, że wiertło do metalu to nie tylko "kawałek stali". To precyzyjne narzędzie, którego cechy wizualne i oznaczenia niosą ze sobą mnóstwo informacji. Aby bezbłędnie wybrać właściwe wiertło w sklepie, zawsze kieruj się poniższymi wskazówkami:

• Sprawdź wierzchołek: Upewnij się, że wiertło ma ostry, stożkowy wierzchołek bez szpica centrującego (jak w drewnie) i bez wlutowanej płytki widiowej (jak w betonie).
• Oceń kąt wierzchołkowy: Dla miękkich metali wystarczy 118°. Do twardszych materiałów szukaj wierteł 135°, najlepiej z korekcją ścinu (Split Point).
• Zwróć uwagę na kolor:
  • Srebrne to HSS do ogólnych zastosowań i miękkich metali.
  • Złote to HSS-TiN lepsza żywotność i mniejsze tarcie dla stalli o średniej twardości.
  • Brązowe/niebieskawe to HSS-Co idealne do stali nierdzewnej i twardych stopów.
  • Matowo-szare to węglik spiekany do bardzo twardych materiałów, zastosowania przemysłowe.
• Szukaj oznaczeń: Upewnij się, że na trzonie wiertła widnieją oznaczenia takie jak HSS, HSS-Co, HSS-TiN, które potwierdzą jego przeznaczenie do metalu.
• Wybierz odpowiednią średnicę: Zawsze sprawdź wybitą średnicę, aby pasowała do Twoich potrzeb.
• Pamiętaj o specjalistycznych: Jeśli pracujesz z blachami, rozważ wiertła stożkowe lub stopniowe. Do dużych otworów w metalu sięgnij po otwornice.
