Mechanizm różnicowy buggy: Nie utknij! Blokada, szpera, serwis

Mechanizm różnicowy w buggy to serce układu napędowego, które decyduje o tym, jak skutecznie Twój pojazd poradzi sobie w terenie. Zrozumienie jego działania, budowy i różnych typów jest absolutnie kluczowe dla każdego hobbysty, konstruktora pojazdów SAM czy osoby, która chce skutecznie rozwiązać problemy z trakcją w swoim terenowym potworze.

Dlaczego standardowy dyferencjał nie wystarczy w Twoim buggy? Otóż, mechanizm różnicowy, często nazywany po prostu dyferencjałem, to genialne urządzenie, które pozwala kołom jednej osi obracać się z różnymi prędkościami. Jest to absolutnie niezbędne podczas pokonywania zakrętów koło zewnętrzne musi wówczas pokonać dłuższą drogę niż koło wewnętrzne. Bez dyferencjału koła musiałyby obracać się z tą samą prędkością, co prowadziłoby do szarpania, nadmiernego zużycia opon i ogromnych naprężeń w układzie napędowym.

Jednak to, co jest zaletą na asfalcie, staje się poważnym problemem w terenie. W klasycznym, "otwartym" mechanizmie różnicowym, moment obrotowy zawsze trafia na koło, które stawia mniejszy opór. Wyobraź sobie sytuację, gdy jedno koło Twojego buggy wjeżdża w głębokie błoto, piasek lub lód, a drugie ma dobrą przyczepność. Cała moc silnika zostanie przekazana na to ślizgające się koło, które zacznie bezużytecznie kręcić się w miejscu. Drugie koło, mimo że ma przyczepność, pozostanie nieruchome, a Ty utkniesz. To właśnie dlatego standardowy dyferencjał może okazać się niewystarczający w prawdziwie terenowych warunkach.

Aby skutecznie radzić sobie z takimi wyzwaniami, w pojazdach terenowych, takich jak buggy, niezbędne stają się rozwiązania, które pozwalają na kontrolę przepływu momentu obrotowego. Mówię tu o blokadach mechanizmu różnicowego oraz mechanizmach o ograniczonym poślizgu, czyli popularnych "szperach" (LSD). To właśnie one są kluczem do zapewnienia skutecznej trakcji i umożliwiają pokonywanie naprawdę trudnych przeszkód, gdzie otwarty dyferencjał po prostu by poległ.

Budowa mechanizmu różnicowego: co kryje się w obudowie?

Zacznijmy od podstaw, czyli od tego, co tak naprawdę znajduje się wewnątrz obudowy mechanizmu różnicowego. Centralnym elementem jest koło talerzowe (koronowe), które odbiera moment obrotowy z wału napędowego. W jego wnętrzu, na specjalnym krzyżaku, osadzone są mniejsze satelity. Te satelity z kolei zazębiają się z dwoma kołami koronowymi bocznymi, które są bezpośrednio połączone z półosiami kół. Cała ta skomplikowana, ale precyzyjna konstrukcja pozwala na to, aby koła mogły obracać się z różnymi prędkościami, jednocześnie przenosząc napęd.

Cały ten układ kół zębatych zamknięty jest w solidnej obudowie mechanizmu różnicowego. Moment obrotowy z silnika, poprzez skrzynię biegów i wał napędowy, trafia najpierw na koło talerzowe. Ono wprawia w ruch całą obudowę dyferencjału wraz z satelitami. Następnie, poprzez koła koronowe boczne, moment obrotowy jest przekazywany na półosie, a te z kolei napędzają koła pojazdu. To właśnie dzięki tej konstrukcji, gdy jedziesz prosto, satelity nie obracają się wokół własnej osi, a cały mechanizm obraca się jako jedność, przekazując równą prędkość na oba koła. Gdy jednak wchodzisz w zakręt, satelity zaczynają obracać się wokół własnych osi, kompensując różnicę w prędkościach obrotowych kół.

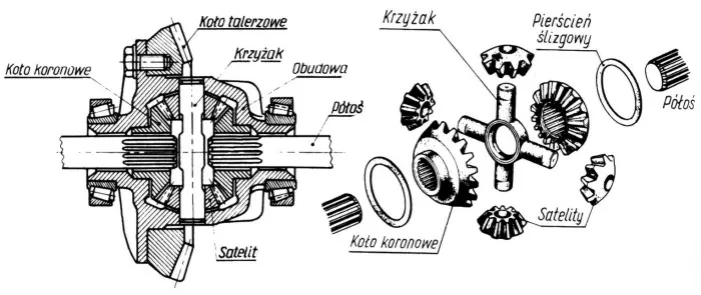

Załączony schemat doskonale ilustruje, jak działają poszczególne elementy mechanizmu różnicowego. Możesz na nim zobaczyć, jak koło talerzowe napędza cały zespół satelitów. Kiedy pojazd jedzie prosto, satelity obracają się wraz z obudową, nie kręcąc się wokół własnej osi. Natomiast w momencie skrętu, gdy jedno koło musi obracać się szybciej niż drugie, satelity zaczynają obracać się wokół własnych osi, umożliwiając różnicowanie prędkości kół i płynne pokonywanie zakrętu.

Blokada czy szpera? Wybierz optymalne rozwiązanie dla swojego buggy

Kiedy mówimy o jeździe w ekstremalnym terenie, gdzie przyczepność jest zmienna i często znikoma, 100% blokada mechanizmu różnicowego staje się niezastąpionym narzędziem. Po jej załączeniu, oba koła na osi są ze sobą "zespolone" i obracają się z dokładnie tą samą prędkością, niezależnie od tego, czy jedno z nich wisi w powietrzu, czy grzęźnie w głębokim błocie. To daje maksymalną trakcję i pozwala wydostać się z sytuacji, w których otwarty dyferencjał unieruchomiłby pojazd. Pamiętaj jednak, że blokady używamy tylko w trudnym terenie i bezwzględnie należy ją wyłączyć na przyczepnej nawierzchni (np. asfalcie), aby uniknąć ogromnych naprężeń w układzie napędowym, które mogą prowadzić do poważnych uszkodzeń.

• Blokada mechaniczna: Najprostsza i często najtańsza. Zazwyczaj załączana ręcznie, np. za pomocą linki lub dźwigni. Jej zaletą jest niezawodność i brak skomplikowanej elektroniki, wadą konieczność zatrzymania pojazdu lub znacznego zwolnienia do załączenia.
• Blokada pneumatyczna: Załączana za pomocą sprężonego powietrza, sterowana przyciskiem z kabiny. Jest wygodniejsza w użyciu niż mechaniczna, często pozwala na załączenie w ruchu. Wymaga jednak kompresora i instalacji pneumatycznej, co zwiększa złożoność i potencjalne punkty awarii.
• Blokada elektryczna: Załączana elektrycznie, również sterowana przyciskiem. Podobnie jak pneumatyczna, oferuje wygodę załączania w ruchu. Może być bardziej skomplikowana w montażu i wymagać odpowiedniego zasilania.

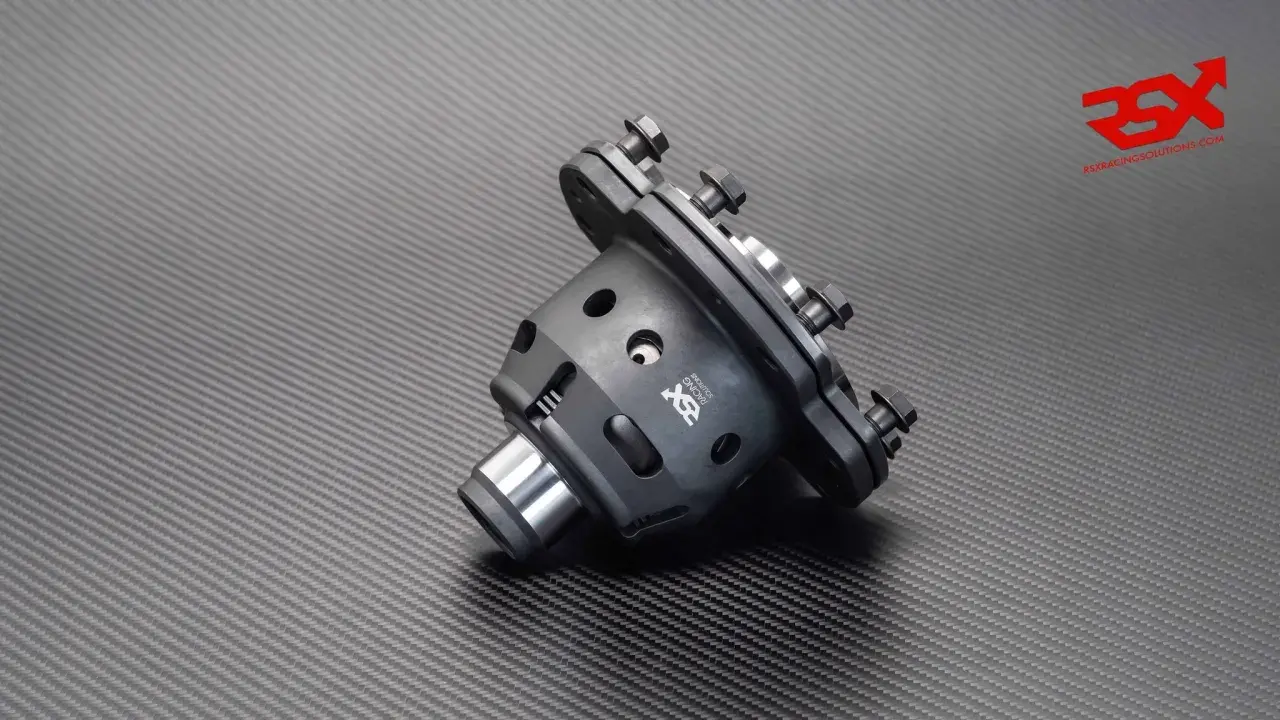

Jeśli szukasz rozwiązania, które działa automatycznie i jest bardziej uniwersalne niż 100% blokada, warto rozważyć mechanizm o ograniczonym poślizgu, czyli popularną "szperę" (LSD - Limited Slip Differential). Jest to kompromis między otwartym dyferencjałem a pełną blokadą. Szpera automatycznie ogranicza poślizg jednego koła, przekazując jednocześnie więcej momentu obrotowego na koło z lepszą przyczepnością. Nie wymaga ręcznego załączania, co sprawia, że jazda jest płynniejsza, a ryzyko uszkodzenia układu napędowego mniejsze. To świetne rozwiązanie dla buggy, które poruszają się w zróżnicowanym terenie, gdzie nie zawsze potrzebna jest ekstremalna blokada.

• Szpera płytkowa (cierna): Działa na zasadzie tarcia. Zestaw płytek ciernych i stalowych, dociskanych sprężynami lub siłą odśrodkową, ogranicza różnicę prędkości obrotowych kół. Jest bardzo skuteczna, ale wymaga regularnej wymiany oleju z dodatkiem modyfikatorów tarcia i może być dość agresywna w działaniu.
• Szpera Torsen (oparta na przekładni ślimakowej): Wykorzystuje specjalne przekładnie ślimakowe, które blokują się pod obciążeniem, gdy jedno z kół zaczyna się ślizgać. Jest w pełni mechaniczna, bardzo trwała i progresywna w działaniu im większa różnica w prędkościach kół, tym silniejsze blokowanie. Nie wymaga specjalnego oleju.
• Sprzęgło wiskotyczne: Wykorzystuje specjalny płyn silikonowy, który pod wpływem różnicy prędkości kół nagrzewa się i gęstnieje, przenosząc moment obrotowy. Jest płynne w działaniu i bezobsługowe, ale mniej efektywne niż płytkowa czy Torsen w ekstremalnych warunkach i może się przegrzewać przy długotrwałym poślizgu.

Awarie mechanizmu różnicowego: sygnały, których nie możesz ignorować

Jako doświadczony konstruktor i użytkownik buggy, mogę z całą pewnością stwierdzić, że mechanizm różnicowy to element, który potrafi dawać o sobie znać, zanim dojdzie do poważnej awarii. Najczęstszym i najbardziej irytującym objawem są nietypowe hałasy. Może to być głośne wycie, które nasila się przy określonych prędkościach lub pod obciążeniem, stukanie, a nawet metaliczne zgrzyty, szczególnie słyszalne podczas skręcania lub przy zmianie obciążenia (np. podczas przyspieszania lub hamowania silnikiem). Takie dźwięki niemal zawsze wskazują na zużycie lub uszkodzenie zębatek, łożysk lub innych elementów wewnętrznych dyferencjału.

Kolejnym sygnałem, którego absolutnie nie wolno ignorować, są wycieki oleju. Plamy oleju pod Twoim buggy, zwłaszcza w okolicach tylnej osi, mogą świadczyć o uszkodzonych uszczelniaczach półosi lub wału napędowego. Wyciekający olej to nie tylko problem ekologiczny, ale przede wszystkim ryzyko niedoboru oleju w mechanizmie różnicowym. A brak odpowiedniego smarowania to prosta droga do przegrzania, zatarcia i całkowitego zniszczenia dyferencjału, co wiąże się z bardzo wysokimi kosztami naprawy.

Oprócz hałasów i wycieków, na awarię mechanizmu różnicowego mogą wskazywać również inne objawy. Zwróć uwagę na wibracje odczuwalne w całym układzie napędowym, które mogą nasilać się wraz ze wzrostem prędkości. Innym symptomem jest szarpanie lub skrzypienie kół na zakrętach, zwłaszcza przy wolnej jeździe. Może to świadczyć o problemach z blokadą lub szperą, która nie działa prawidłowo. Pamiętaj, że ignorowanie tych sygnałów prowadzi zazwyczaj do znacznie poważniejszych i droższych w naprawie uszkodzeń.

• Zużycie eksploatacyjne: Naturalne zużycie zębatek, łożysk i uszczelniaczy na skutek długotrwałej pracy.
• Brak lub niewłaściwy olej: Niewystarczająca ilość oleju lub użycie oleju o niewłaściwej specyfikacji prowadzi do przegrzewania i zatarcia elementów.
• Przegrzewanie się: Agresywna jazda, długotrwałe obciążenie lub niedobór oleju mogą prowadzić do przegrzewania, co niszczy olej i elementy wewnętrzne.
• Agresywna jazda: Gwałtowne starty, dynamiczne zmiany kierunku jazdy, skoki i uderzenia w trudnym terenie znacząco obciążają mechanizm różnicowy i mogą prowadzić do uszkodzeń.
• Zanieczyszczenia: Dostanie się wody, piasku lub innych zanieczyszczeń do wnętrza obudowy (np. przez uszkodzone uszczelniacze) może szybko zniszczyć łożyska i zębatki.

Serwis i konserwacja dyferencjału w buggy: Poradnik praktyka

Z mojego doświadczenia wynika, że olej przekładniowy jest absolutnie kluczowym czynnikiem wpływającym na żywotność mechanizmu różnicowego. To on odpowiada za smarowanie, chłodzenie i ochronę wszystkich ruchomych elementów. W pojazdach typu buggy, które są eksploatowane w trudnych warunkach, pod dużym obciążeniem i często w wysokich temperaturach, regularna wymiana oleju jest wręcz obowiązkowa. Zazwyczaj zaleca się stosowanie olejów o specyfikacji GL-5, które zapewniają odpowiednią ochronę przed zużyciem. Interwały wymiany powinny być znacznie krótsze niż w przypadku samochodów osobowych ja osobiście polecam wymianę co 1-2 sezony intensywnej jazdy, a nawet częściej, jeśli buggy jest używane w ekstremalnych rajdach czy zawodach.

1. Przygotowanie: Upewnij się, że pojazd jest bezpiecznie podparty na podnośnikach lub najazdach. Przygotuj klucze (najczęściej kwadratowe lub sześciokątne do korków), pojemnik na zużyty olej, lejek z wężykiem oraz nowy olej przekładniowy (np. GL-5 o odpowiedniej lepkości).
2. Spuszczenie starego oleju: Umieść pojemnik pod korkiem spustowym mechanizmu różnicowego. Odkręć korek spustowy (zazwyczaj znajduje się na dole obudowy) i pozwól, aby cały stary olej spłynął. Sprawdź, czy na korku spustowym (jeśli jest magnetyczny) nie ma nadmiernej ilości opiłków metalu ich duża ilość może świadczyć o zużyciu dyferencjału.
3. Kontrola korków: Po spuszczeniu oleju, oczyść korek spustowy i wkręć go z powrotem, pamiętając o odpowiednim dokręceniu (zgodnie z momentem podanym przez producenta, jeśli masz taką informację).
4. Zalanie nowego oleju: Odkręć korek wlewowy (zazwyczaj znajduje się z boku obudowy, nieco wyżej niż korek spustowy). Za pomocą lejka z wężykiem, powoli wlewaj nowy olej przekładniowy, aż zacznie on wypływać z otworu wlewowego. To oznacza, że poziom oleju jest prawidłowy.
5. Zakończenie: Dokręć korek wlewowy, upewnij się, że oba korki są szczelne i czyste. Sprawdź, czy nie ma wycieków.

• Regularna kontrola poziomu oleju: Co kilka wyjazdów sprawdzaj poziom oleju w mechanizmie różnicowym. Niedobór oleju jest jedną z głównych przyczyn awarii.
• Kontrola szczelności obudowy: Regularnie oglądaj obudowę dyferencjału pod kątem wycieków, zwłaszcza w okolicach uszczelniaczy półosi i wału napędowego. Wszelkie plamy oleju wymagają natychmiastowej interwencji.
• Nasłuchiwanie nietypowych hałasów: Bądź wyczulony na wszelkie nowe dźwięki wycie, stukanie, zgrzyty. Wczesne wykrycie problemu może zapobiec kosztownej awarii.
• Kontrola temperatury: Po intensywnej jeździe dotknij obudowy dyferencjału (ostrożnie, może być gorąca). Nadmierne przegrzewanie się może wskazywać na niedobór oleju, jego zużycie lub nadmierne obciążenie.
• Unikanie agresywnej jazdy: Staraj się unikać gwałtownych startów, szarpnięć i długotrwałego ślizgania się kół, co znacząco obciąża mechanizm różnicowy.

Budujesz buggy SAM? Wybierz odpowiedni dyferencjał i znajdź części

Dla wielu konstruktorów buggy SAM w Polsce, kluczowe jest znalezienie odpowiedniego i dostępnego mechanizmu różnicowego. Z mojego doświadczenia wynika, że najczęściej adaptuje się dyferencjały z popularnych samochodów osobowych, które są stosunkowo łatwo dostępne na rynku wtórnym i mają sprawdzone konstrukcje. Wśród nich królują mosty napędowe z Fiata 126p (dla lżejszych konstrukcji), Poloneza (solidne i wytrzymałe, choć ciężkie), a także dyferencjały z samochodów marki BMW (szczególnie starsze modele, oferujące często szpery) oraz Suzuki (np. Samurai, Vitara cenione za kompaktowe rozmiary i wytrzymałość w terenie). Przy wyborze zwróć uwagę na moc silnika, który planujesz zastosować dyferencjał musi być w stanie przenieść generowany moment obrotowy. Równie ważna jest konstrukcja ramy Twojego buggy i sposób montażu, aby wszystko idealnie pasowało.

• Kontrola luzów: Sprawdź, czy nie ma nadmiernych luzów na półosiach i na wejściu wału napędowego. Duże luzy mogą świadczyć o zużyciu łożysk lub zębatek.
• Brak wycieków: Dokładnie obejrzyj obudowę pod kątem śladów oleju. Wycieki oznaczają uszkodzone uszczelniacze, które trzeba będzie wymienić.
• Stan zębatek: Jeśli to możliwe, spróbuj zajrzeć do środka (np. przez otwór wlewowy) lub poproś sprzedawcę o zdjęcia. Szukaj oznak nadmiernego zużycia, wyszczerbień czy pęknięć na zębatkach.
• Obracanie ręczne: Spróbuj obrócić wałem napędowym i półosiami. Ruch powinien być płynny, bez zacięć czy podejrzanych dźwięków.
• Pochodzenie: Zapytaj o historię mechanizmu z jakiego pojazdu pochodzi, jaki miał przebieg, czy był serwisowany.

W przypadku bardziej skomplikowanych awarii, trudności w znalezieniu odpowiednich części, czy też chęci modyfikacji (np. montażu szpery czy blokady), warto skorzystać z usług specjalistycznych warsztatów. W Polsce działa wiele firm zajmujących się regeneracją i naprawą mostów napędowych oraz dyferencjałów. Profesjonalna pomoc jest kluczowa, ponieważ prawidłowe złożenie i ustawienie mechanizmu różnicowego wymaga specjalistycznej wiedzy i narzędzi. Nieprawidłowy montaż może prowadzić do szybkiej awarii, nawet świeżo zregenerowanego podzespołu.

Jeśli chodzi o koszty, to są one bardzo zróżnicowane. Zakup używanego mechanizmu różnicowego z popularnego auta osobowego to zazwyczaj wydatek rzędu kilkuset złotych. Nowe części, takie jak łożyska czy uszczelniacze, to kolejne kilkadziesiąt do kilkuset złotych. Natomiast regeneracja kompletnego mechanizmu różnicowego w specjalistycznym warsztacie może kosztować od 1000 do nawet 4000-5000 złotych, w zależności od modelu, zakresu uszkodzeń i dostępności części. Pamiętaj, że inwestycja w sprawny i dobrze dobrany dyferencjał to inwestycja w bezpieczeństwo i niezawodność Twojego buggy.
