C-360 podnośnik: Jak naprawić i regulować mechanizm sterujący?

Mechanizm sterujący podnośnika w Ursusie C-360 to nic innego jak serce układu hydraulicznego, które przekłada Twoje intencje wyrażone ruchem dźwigni na konkretne działanie ramion TUZ. To on decyduje, czy podnośnik podniesie narzędzie, opuści je, czy też utrzyma na zadanej wysokości. Zrozumienie jego budowy, zasad działania, a przede wszystkim umiejętność diagnostyki i naprawy, to klucz do długiej i bezawaryjnej pracy Twojego ciągnika. W tym artykule, bazując na moim doświadczeniu, przeprowadzę Cię przez wszystkie etapy od zrozumienia, jak to działa, po samodzielną naprawę i precyzyjną regulację.

Jak działa serce hydrauliki w Twoim Ursusie? Proste wyjaśnienie zasady pracy

W sercu układu hydraulicznego podnośnika Ursusa C-360 leży mechanizm sterujący. Jego rola jest fundamentalna: to on stanowi pomost między Tobą, operatorem, a siłą hydrauliczną, która podnosi i opuszcza narzędzia. Kiedy poruszasz dźwigniami w kabinie, mechanizm sterujący, za pomocą skomplikowanego, ale precyzyjnego układu dźwigni i krzywek, przekazuje te polecenia bezpośrednio do rozdzielacza hydraulicznego. Rozdzielacz, niczym dyrygent, kieruje strumień oleju pod ciśnieniem z pompy do siłownika podnośnika. W zależności od Twoich poleceń, olej albo napiera na tłok siłownika, powodując podniesienie ramion TUZ, albo jest z niego uwalniany, co skutkuje ich opuszczeniem. Bez sprawnego mechanizmu sterującego cały układ jest bezużyteczny, ponieważ nie ma możliwości precyzyjnego kontrolowania pracy podnośnika.

Regulacja siłowa, pozycyjna, ciśnieniowa co to jest i kiedy tego używać?

Aby w pełni wykorzystać potencjał podnośnika w C-360, musimy zrozumieć i umieć stosować różne rodzaje regulacji:

• Regulacja siłowa: To kluczowa funkcja, szczególnie przydatna przy pracach z narzędziami uprawowymi, takimi jak pług. Mechanizm sterujący reaguje na opór, jaki narzędzie napotyka w glebie. Jeśli pług zagłębia się zbyt mocno, układ automatycznie go podnosi, aby utrzymać stałą głębokość pracy i chronić ciągnik przed przeciążeniem. To pozwala na efektywną i równomierną orkę.
• Regulacja pozycyjna: Ta regulacja pozwala na utrzymanie narzędzia na stałej, zadanej wysokości niezależnie od warunków terenowych. Jest niezastąpiona przy pracy z opryskiwaczami, rozsiewaczami czy kosiarkami, gdzie precyzyjne utrzymanie wysokości roboczej jest kluczowe dla jakości wykonywanej pracy.
• Regulacja ciśnieniowa: Chociaż mniej eksponowana w codziennej obsłudze, regulacja ciśnieniowa (często realizowana przez zawór bezpieczeństwa w rozdzielaczu) ma za zadanie chronić cały układ hydrauliczny przed nadmiernym ciśnieniem. Zapobiega to uszkodzeniom pompy, rozdzielacza i siłownika, gdy obciążenie przekroczy dopuszczalną wartość.

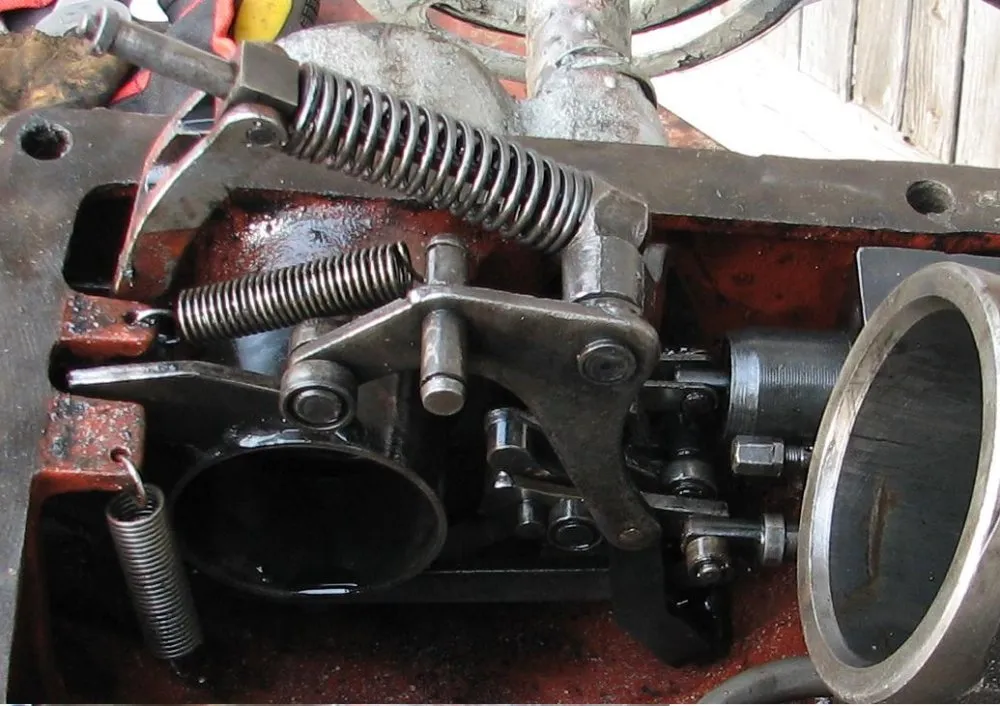

Kluczowe elementy mechanizmu sterującego: za co odpowiada kostka, dźwignie i półksiężyce?

Mechanizm sterujący to zbiór precyzyjnie współpracujących ze sobą elementów. Zrozumienie ich funkcji jest kluczowe do skutecznej diagnostyki i naprawy. Oto najważniejsze z nich:

• Kostka sterująca: To centralny element, który jest bezpośrednio połączony z dźwigniami w kabinie. Jej ruchy są przekazywane na pozostałe części mechanizmu, inicjując działanie rozdzielacza. Zużycie kostki, a zwłaszcza jej otworów na sworznie, jest bardzo częstą przyczyną luzów i nieprecyzyjnej pracy podnośnika.
• Dźwignie: Zestaw dźwigni, zarówno tych w kabinie, jak i tych wewnątrz mechanizmu, odpowiada za przenoszenie ruchu od operatora do kostki i dalej do rozdzielacza. Ich wygięcie, pęknięcie lub wytarcie otworów również prowadzi do problemów.
• Półksiężyce: Te niewielkie, ale istotne elementy współpracują z kostką i dźwigniami, zapewniając płynne i precyzyjne przekazywanie ruchu. Ich zużycie objawia się luzami i niestabilną pracą.
• Sworznie i zabezpieczenia: Sworznie łączą poszczególne elementy mechanizmu. Ich wytarcie lub, co gorsza, brak zabezpieczeń (np. zawleczek) może doprowadzić do "rozsypania się" całego mechanizmu wewnątrz skrzyni, co unieruchamia podnośnik.

Każde zużycie lub uszkodzenie tych elementów bezpośrednio wpływa na precyzję i niezawodność działania podnośnika. Luzy na sworzniach, wytarte powierzchnie kostki czy wygięte dźwignie to prosta droga do niekontrolowanego opadania, szarpania czy braku reakcji.

Rozpoznawanie awarii podnośnika C-360 objawy i przyczyny

Zanim przystąpimy do naprawy, musimy dokładnie zdiagnozować problem. Prawidłowe rozpoznanie objawów i powiązanie ich z potencjalnymi przyczynami to podstawa skutecznej interwencji. Pamiętaj, że często to nie sam mechanizm sterujący jest jedynym winowajcą, ale może być elementem szerszej awarii układu hydraulicznego.

Podnośnik nie podnosi lub robi to bardzo wolno gdzie szukać przyczyny?

To jeden z najbardziej frustrujących problemów. Ciągnik pracuje, a ramiona TUZ ani drgną, albo podnoszą się w ślimaczym tempie. Z mojego doświadczenia wynika, że przyczyn może być kilka, a mechanizm sterujący jest tylko jedną z nich. Zawsze zaczynam od najprostszych rzeczy.

• Niski poziom lub zanieczyszczenie oleju hydraulicznego: To absolutna podstawa. Zbyt mało oleju to brak ciśnienia, a zanieczyszczony olej może blokować zawory i kanały.
• Zużycie elementów mechanizmu sterującego: Luzy na kostce, dźwigniach lub półksiężycach mogą powodować, że rozdzielacz nie jest w pełni otwierany, co ogranicza przepływ oleju.
• Awaria pompy hydraulicznej: Jeśli pompa jest zużyta, nie wytwarza odpowiedniego ciśnienia. To często objawia się również słabą pracą wspomagania kierownicy (jeśli jest hydrauliczne).
• Problemy z rozdzielaczem: Uszkodzone zawory w rozdzielaczu, zablokowane przez zanieczyszczenia lub zużyte uszczelnienia wewnętrzne, mogą uniemożliwiać prawidłowe kierowanie oleju do siłownika.
• Nieszczelności w układzie: Nawet niewielkie wycieki wewnętrzne (np. na siłowniku) mogą obniżać efektywność podnoszenia.

Ramiona same opadają pod ciężarem czy to wina mechanizmu sterującego?

Samoczynne opadanie ramion pod obciążeniem to klasyczny objaw, który może wskazywać na kilka problemów. Oczywiście, luzy i zużycie w mechanizmie sterującym mogą przyczyniać się do tego, ponieważ nie jest on w stanie utrzymać rozdzielacza w pozycji "zamkniętej" pod ciśnieniem. Jednakże, często winowajcami są również:

• Nieszczelności w siłowniku: Zużyte uszczelniacze tłoka pozwalają olejowi na przeciekanie z jednej strony tłoka na drugą, co powoduje opadanie.
• Problemy z rozdzielaczem: Uszkodzone zawory zwrotne lub nieszczelności wewnętrzne w rozdzielaczu mogą powodować "uciekanie" ciśnienia z siłownika.

Szarpanie i nierówna praca podnośnika co jest źródłem problemu?

Szarpanie i nierówna praca podnośnika to objaw, który często wskazuje na niestabilne sterowanie przepływem oleju. Najczęściej wiąże się to ze zużyciem elementów mechanizmu sterującego, które nie są w stanie precyzyjnie i płynnie otwierać oraz zamykać zaworów w rozdzielaczu. Luzy na sworzniach, wytarte powierzchnie kostki czy niestabilne półksiężyce powodują, że rozdzielacz "drga", co przekłada się na szarpiące ruchy ramion. Inne potencjalne przyczyny to zapowietrzenie układu hydraulicznego lub sporadyczne blokowanie się zaworów w rozdzielaczu przez zanieczyszczenia.

Brak reakcji na ruch dźwignią kompletny przewodnik diagnostyczny

Jeśli podnośnik całkowicie nie reaguje na Twoje polecenia, musimy podejść do diagnostyki systematycznie. Oto kroki, które zawsze wykonuję:

1. Sprawdź poziom i jakość oleju hydraulicznego: Upewnij się, że poziom jest prawidłowy i olej nie jest zanieczyszczony. To najprostszy i często pomijany krok.
2. Wizualna inspekcja mechanizmu sterującego: Zdejmij pokrywę inspekcyjną (jeśli jest) lub przygotuj się do demontażu "plecaka". Sprawdź, czy wszystkie dźwignie, sworznie i zabezpieczenia są na swoim miejscu i czy nie ma widocznych pęknięć lub dużych luzów. Czasami mechanizm po prostu się "rozsypał".
3. Sprawdź działanie pompy hydraulicznej: Jeśli masz manometr, zmierz ciśnienie na wyjściu z pompy. Jeśli nie, posłuchaj, czy pompa pracuje prawidłowo (nie wydaje dziwnych dźwięków) i sprawdź, czy inne hydrauliczne funkcje (np. wspomaganie) działają poprawnie.
4. Weryfikacja rozdzielacza: Bez demontażu mechanizmu sterującego trudno ocenić rozdzielacz. Jeśli jednak mechanizm sterujący wydaje się sprawny, a pompa działa, to rozdzielacz jest kolejnym podejrzanym. Może być zablokowany, mieć uszkodzone zawory lub wewnętrzne nieszczelności.
5. Sprawdź połączenia i przewody: Upewnij się, że wszystkie przewody hydrauliczne są szczelne i nie ma widocznych uszkodzeń, które mogłyby powodować utratę ciśnienia.

Samodzielna naprawa mechanizmu sterującego krok po kroku

Naprawa mechanizmu sterującego podnośnika C-360 to zadanie, które przy odrobinie cierpliwości i podstawowych narzędziach, możesz wykonać samodzielnie. Pamiętaj jednak, że precyzja i dbałość o szczegóły są kluczowe.

Przygotowanie do naprawy: niezbędne narzędzia i środki ostrożności

Zanim zaczniesz, upewnij się, że masz wszystko, co potrzebne, i że pracujesz bezpiecznie. To podstawa każdej udanej naprawy.

• Narzędzia: Komplet kluczy płaskich i nasadowych (szczególnie rozmiary 17, 19, 24), śrubokręty (płaski i krzyżakowy), szczypce do zabezpieczeń (Segera), młotek, punktak, ściągacz do sworzni (jeśli potrzebny), czyste pojemniki na olej.
• Części zamienne: Nowa kostka sterująca, dźwignie, półksiężyce, sworznie, zabezpieczenia (zawleczki, pierścienie Segera), nowe oringi i uszczelki pod pokrywę podnośnika, świeży olej hydrauliczny.

Środki ostrożności: Zawsze upewnij się, że ciągnik jest stabilnie ustawiony na płaskim i twardym podłożu, najlepiej na klinach. Silnik musi być wyłączony, a kluczyki wyjęte ze stacyjki. Pracuj w czystym środowisku, aby uniknąć dostania się zanieczyszczeń do układu hydraulicznego. Zawsze używaj okularów ochronnych.

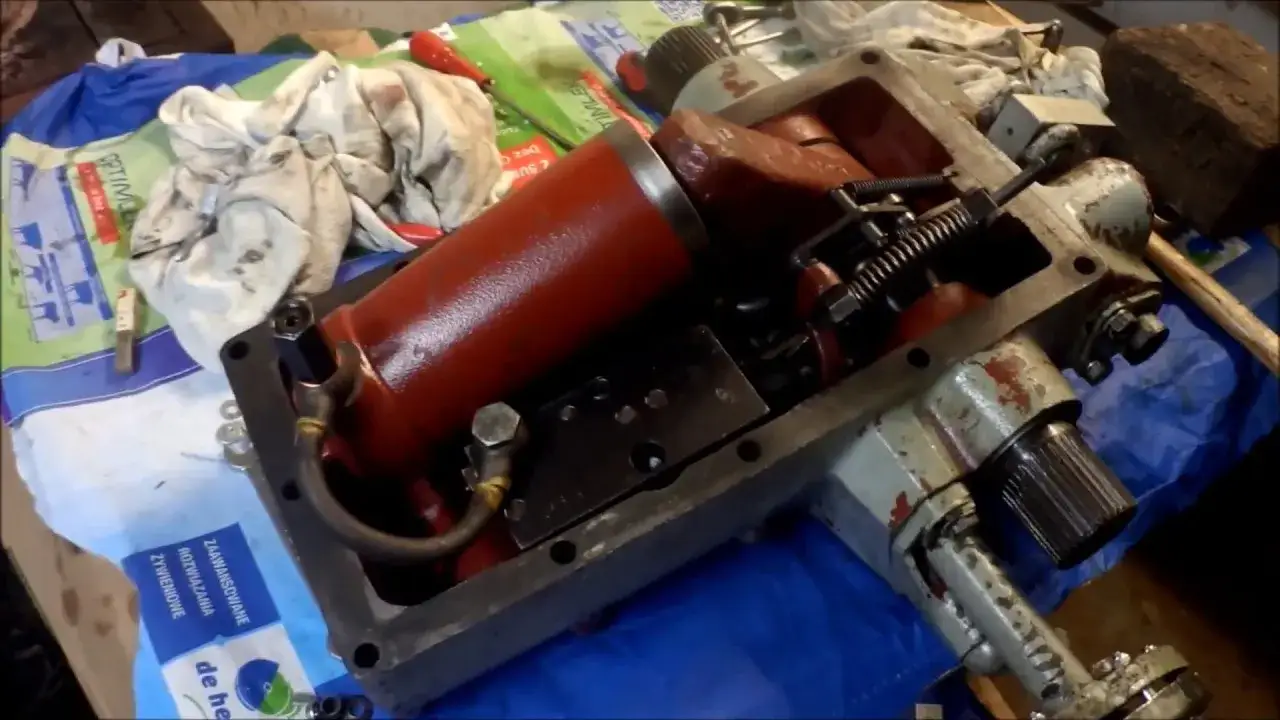

Demontaż pokrywy podnośnika ("plecaka") na co zwrócić szczególną uwagę?

Demontaż pokrywy podnośnika, potocznie nazywanej "plecakiem", to pierwszy poważny krok. Podejdź do niego metodycznie:

1. Spuść olej hydrauliczny: Zlokalizuj korek spustowy pod obudową skrzyni biegów (często jest to ten sam olej, co w skrzyni) i spuść cały olej do czystego pojemnika. Będziesz go potrzebował do ponownego zalania lub wymiany.
2. Odkręć przewody hydrauliczne: Ostrożnie odkręć wszystkie przewody hydrauliczne prowadzące do pokrywy podnośnika. Zabezpiecz je przed dostaniem się brudu.
3. Odkręć śruby mocujące "plecak": Stopniowo odkręcaj śruby mocujące pokrywę do korpusu skrzyni biegów. Zwróć uwagę na ich długość i położenie niektóre mogą być dłuższe.
4. Ostrożnie zdejmij pokrywę: Pokrywa jest ciężka i może być mocno spasowana. Użyj dźwigni (np. dużego śrubokręta) w wyznaczonych miejscach, aby ją podważyć. Bądź ostrożny, aby nie uszkodzić powierzchni uszczelniających. W momencie podnoszenia pokrywy, mechanizm sterujący będzie widoczny. Zapamiętaj lub sfotografuj jego ułożenie, zanim cokolwiek ruszysz.

Weryfikacja stanu mechanizmu: inspekcja kostki, dźwigni i połączeń

Po zdjęciu pokrywy masz pełny dostęp do mechanizmu sterującego. To moment na dokładną inspekcję. Szukaj wszelkich oznak zużycia, pęknięć czy luzów. Ten etap jest kluczowy dla trafnej diagnozy i skutecznej naprawy.

• Kostka sterująca: Sprawdź otwory, w których pracują sworznie. Czy są owalne? Czy mają wyraźne wyżłobienia? Duże luzy w tym miejscu to pewna przyczyna nieprecyzyjnej pracy.
• Dźwignie: Obejrzyj wszystkie dźwignie pod kątem wygięć, pęknięć i wytarć w miejscach styku ze sworzniami i innymi elementami.
• Sworznie: Sprawdź stan sworzni. Czy są wytarte, pordzewiałe, czy mają ślady zużycia?
• Półksiężyce: Upewnij się, że półksiężyce są całe, nie są pęknięte i prawidłowo współpracują z kostką.
• Zabezpieczenia: Bardzo ważne jest, aby wszystkie sworznie były zabezpieczone zawleczkami lub pierścieniami Segera. Brak zabezpieczenia to prosta droga do rozłączenia się mechanizmu.
• Inne elementy: Przy okazji sprawdź stan sprężyn, podkładek i innych drobnych elementów, które mogły się zużyć lub zgubić.

Wymiana uszkodzonych części jak poprawnie złożyć mechanizm sterujący?

Po zidentyfikowaniu zużytych elementów, przystępujemy do ich wymiany. To etap, który wymaga precyzji i cierpliwości, aby wszystko złożyć z powrotem w prawidłowej kolejności i z odpowiednimi zabezpieczeniami.

1. Demontaż zużytych elementów: Ostrożnie usuń stare sworznie, dźwignie, kostkę i półksiężyce. Zwróć uwagę na kolejność i sposób ich montażu.
2. Montaż nowych części: Zamontuj nowe elementy, upewniając się, że każdy z nich pasuje idealnie. Używaj tylko nowych sworzni i zabezpieczeń.
3. Wymiana uszczelnień: Przed ponownym montażem pokrywy, zawsze wymień wszystkie oringi i uszczelki. To klucz do zapewnienia szczelności układu i uniknięcia wycieków.
4. Sprawdzenie ruchomości: Po złożeniu mechanizmu, jeszcze przed zamknięciem pokrywy, sprawdź, czy wszystkie elementy poruszają się swobodnie, bez zacięć i nadmiernych luzów. Symuluj ruchy dźwigni w kabinie, aby upewnić się, że mechanizm prawidłowo reaguje.

Montaż i uszczelnienie kluczowe momenty, by uniknąć wycieków

Ponowny montaż pokrywy podnośnika wymaga staranności. To właśnie na tym etapie najczęściej pojawiają się błędy prowadzące do wycieków. Upewnij się, że powierzchnie styku pokrywy i korpusu są idealnie czyste i suche. Nowa uszczelka musi być prawidłowo ułożona. Śruby mocujące dokręcaj stopniowo, krzyżowo, z odpowiednią siłą, aby równomiernie docisnąć uszczelkę. Nie przesadzaj z siłą, aby nie uszkodzić gwintów ani samej pokrywy. Po dokręceniu wszystkich śrub, podłącz przewody hydrauliczne, również używając nowych podkładek uszczelniających, jeśli to konieczne.

Precyzyjna regulacja podnośnika po naprawie jak to zrobić?

Naprawa mechanizmu sterującego to dopiero połowa sukcesu. Prawdziwe wyzwanie, a zarazem gwarancja prawidłowej pracy, to precyzyjna regulacja podnośnika po złożeniu. Bez niej, nawet najlepiej naprawiony mechanizm nie będzie działał optymalnie, a w skrajnych przypadkach może prowadzić do uszkodzeń.

Ustawianie zakresu pracy ramion TUZ jak uniknąć uszkodzenia pompy?

Prawidłowe ustawienie zakresu pracy ramion TUZ jest niezwykle ważne, ponieważ zapobiega przeciążeniu i uszkodzeniu pompy hydraulicznej. Ramiona nie mogą podnosić się zbyt wysoko, aby nie uderzać w elementy ciągnika, ani opadać zbyt nisko, aby nie uszkodzić narzędzia. Regulacja ta zazwyczaj odbywa się poprzez ograniczniki mechaniczne lub odpowiednie ustawienie dźwigni sterujących, które fizycznie blokują dalszy ruch rozdzielacza, zanim pompa osiągnie maksymalne ciśnienie bez możliwości jego rozładowania. Zawsze upewnij się, że ramiona zatrzymują się płynnie, zanim osiągną skrajne położenia, a pompa nie pracuje "na zablokowanym" przez dłuższy czas.

Regulacja siłowa: jak ją ustawić, by pług idealnie kopiował teren?

Regulacja siłowa to funkcja, która pozwala podnośnikowi reagować na opór narzędzia w glebie. Aby pług idealnie kopiował teren, musisz ustawić ją tak, aby podnośnik automatycznie podnosił pług, gdy opór wzrasta (np. na twardszej glebie), i opuszczał go, gdy opór maleje. Zazwyczaj odbywa się to za pomocą pokrętła lub dźwigni w kabinie, która zmienia czułość mechanizmu sterującego na zmiany obciążenia. Kluczem jest znalezienie złotego środka zbyt czuła regulacja spowoduje "pływanie" pługa, zbyt mała przeciążenie ciągnika i nierówną orkę. Najlepiej regulować ją w polu, obserwując pracę narzędzia.

Regulacja pozycyjna: precyzyjne ustawienie dla opryskiwacza i rozsiewacza

Regulacja pozycyjna jest niezbędna do utrzymania narzędzia na stałej wysokości nad ziemią, niezależnie od nierówności terenu. Jest to szczególnie ważne przy pracy z opryskiwaczami, gdzie wysokość belki ma bezpośredni wpływ na jakość oprysku, oraz z rozsiewaczami, aby zapewnić równomierny wysiew. Ustawienie tej regulacji polega na precyzyjnym skalibrowaniu mechanizmu sterującego tak, aby po zadaniu określonej wysokości, podnośnik utrzymywał ją stabilnie. Często wymaga to delikatnego przestawiania cięgieł i dźwigni wewnątrz mechanizmu sterującego, a następnie dokładnego testowania w różnych warunkach obciążenia i terenu.

Najczęstsze błędy podczas regulacji i jak ich unikać

Podczas regulacji podnośnika łatwo o błędy, które mogą prowadzić do nieprawidłowej pracy, a nawet uszkodzeń. Zwróć uwagę na te pułapki:

• Niedokładne ustawienia: Pośpiech i brak precyzji w regulacji siłowej czy pozycyjnej skutkują niestabilną pracą narzędzi i obniżeniem efektywności. Poświęć czas na dokładne kalibrowanie.
• Pominięcie regulacji po naprawie: Wymiana części w mechanizmie sterującym zawsze zmienia jego charakterystykę. Brak ponownej regulacji to gwarancja problemów.
• Nieprawidłowe ciśnienie w oponach: Choć wydaje się to banalne, nierówne ciśnienie w oponach ciągnika może wpływać na odczyty i efektywność regulacji siłowej.
• Brak testów w rzeczywistych warunkach: Regulacja "na sucho" nigdy nie zastąpi testów z podłączonym narzędziem i w warunkach polowych.
• Ignorowanie luzów: Jeśli w układzie są jeszcze luzy (np. na sworzniach), żadna regulacja nie będzie skuteczna. Najpierw usuń luzy, potem reguluj.

Dłuższe życie podnośnika C-360 profilaktyka i konserwacja

Aby uniknąć częstych awarii i cieszyć się długą żywotnością podnośnika w Twoim Ursusie C-360, niezbędna jest regularna profilaktyka i konserwacja. To proste działania, które potrafią zaoszczędzić wiele czasu i pieniędzy.

Jakość i poziom oleju hydraulicznego dlaczego to takie ważne?

Olej hydrauliczny to krew całego układu. Jego jakość i odpowiedni poziom są absolutnie kluczowe. Zbyt niski poziom oleju prowadzi do kawitacji pompy, co ją niszczy i powoduje przegrzewanie. Zanieczyszczony olej (np. wodą, opiłkami metalu, brudem) zatyka filtry, uszkadza uszczelnienia i przyspiesza zużycie wszystkich ruchomych elementów, w tym mechanizmu sterującego i rozdzielacza. Zawsze używaj oleju o specyfikacji zalecanej przez producenta i regularnie sprawdzaj jego poziom oraz stan. Wymiana oleju zgodnie z harmonogramem to inwestycja, która się opłaca.

Rola filtra magnetycznego i jak często go czyścić?

Filtr magnetyczny, często umieszczony w skrzyni biegów lub w pobliżu pompy, pełni niezwykle ważną funkcję w układzie hydraulicznym. Jego zadaniem jest wychwytywanie metalicznych zanieczyszczeń (opiłków, resztek zużytych elementów), zanim trafią one do pompy, rozdzielacza czy siłownika. Zaniedbanie czyszczenia filtra magnetycznego to prosta droga do uszkodzenia drogich podzespołów. Z mojego doświadczenia wynika, że filtr magnetyczny należy czyścić przynajmniej raz w roku lub co 500-1000 godzin pracy, a także zawsze po każdej poważniejszej naprawie układu hydraulicznego. To prosta czynność, która znacząco przedłuża żywotność całego systemu.

Przeczytaj również: Jak dobrać mechanizm korbowy? Komfort, wydajność i Twoje kolana

Czy warto inwestować w części oryginalne? Porównanie z zamiennikami

Decyzja o wyborze części zamiennych oryginalnych czy zamienników to zawsze dylemat. Z jednej strony mamy cenę, z drugiej jakość i trwałość. Jako Cezary Dąbrowski, zawsze radzę podejść do tego pragmatycznie.

Cecha	Części oryginalne	Zamienniki
Cena	Zazwyczaj wyższa	Zazwyczaj niższa
Trwałość	Bardzo dobra, zgodna ze specyfikacją producenta	Zmienna, od bardzo dobrej do niskiej, w zależności od producenta
Jakość wykonania	Wysoka, precyzyjne spasowanie	Może być niższa, czasem problemy z dopasowaniem
Dostępność	Dobra, ale czasem trzeba czekać	Bardzo dobra, szeroki wybór
Gwarancja	Pewna, zazwyczaj bezproblemowa	Zmienna, zależna od sprzedawcy/producenta

Ceny części zamiennych do mechanizmu sterującego są relatywnie niskie. Przykładowo, nowa kostka podnośnika to koszt rzędu kilkudziesięciu złotych, podobnie jak poszczególne dźwignie. Kompletny, nowy rozdzielacz hydrauliczny to już znacznie większy wydatek, sięgający około 900 zł. Wzmocniona pompa hydrauliczna to koszt ponad 200 zł.

W przypadku drobnych elementów mechanizmu sterującego, takich jak kostka czy dźwignie, często warto zainwestować w sprawdzone zamienniki o dobrej opinii, ponieważ różnica w cenie jest znacząca, a jakość potrafi być zbliżona. Jednak w przypadku kluczowych i droższych podzespołów, takich jak rozdzielacz czy pompa hydrauliczna, zawsze rekomenduję części oryginalne lub zamienniki od renomowanych producentów. Ich awaria może być znacznie kosztowniejsza w skutkach niż początkowa oszczędność na zakupie. Pamiętaj, że jakość materiałów i precyzja wykonania mają bezpośredni wpływ na żywotność i niezawodność całego układu.
