W spawaniu metodą MIG/MAG, precyzyjne zarządzanie zużyciem gazu osłonowego to nie tylko kwestia ekonomii, ale przede wszystkim gwarancja jakości spoiny. Ten artykuł ma za zadanie rozwiać wszelkie wątpliwości dotyczące tego, ile gazu do spawania MIG jest potrzebne, jakie czynniki wpływają na jego zużycie oraz jak prawidłowo ustawić przepływ, aby osiągnąć optymalne rezultaty i jednocześnie zminimalizować koszty.
- Prawidłowy przepływ gazu osłonowego jest niezbędny dla jakości spoiny, stabilności łuku i ochrony jeziorka spawalniczego.
- Zużycie gazu można wstępnie obliczyć na podstawie średnicy drutu (10x) lub dyszy gazowej (1 l/min na mm).
- Wiele czynników, takich jak rodzaj materiału i gazu, grubość, warunki zewnętrzne i pozycja spawania, wpływa na optymalny przepływ.
- Zbyt mały przepływ prowadzi do porowatości spoiny, zbyt duży jest nieekonomiczny i może pogorszyć jakość.
- Precyzyjna regulacja odbywa się za pomocą reduktora z rotametrem, a regularne sprawdzanie szczelności układu jest kluczowe dla oszczędności.
Prawidłowy przepływ gazu w migomacie: klucz do idealnej spoiny
Gaz osłonowy w procesie spawania MIG/MAG pełni fundamentalną rolę. Jego głównym zadaniem jest ochrona jeziorka spawalniczego oraz łuku elektrycznego przed szkodliwym wpływem atmosfery, czyli tlenu i azotu. Bez tej osłony, ciekły metal spoiny reagowałby z powietrzem, co prowadziłoby do utleniania, powstawania porowatości i wtrąceń, drastycznie obniżając jakość i wytrzymałość złącza. Ponadto, gaz osłonowy wpływa na stabilność łuku, co jest kluczowe dla powtarzalności i estetyki spoiny.
Zbyt mały przepływ gazu to prosta droga do problemów. Niedostateczna ochrona jeziorka spawalniczego objawia się przede wszystkim porowatością spoiny, która wygląda jak małe dziurki lub pęcherzyki. Taka spoina jest osłabiona, podatna na pękanie i nie spełnia wymogów wytrzymałościowych. Dodatkowo, łuk staje się niestabilny, co utrudnia prowadzenie palnika i pogarsza estetykę spoiny. Widzę to często u początkujących spawaczy i zawsze podkreślam, że to jeden z pierwszych elementów do sprawdzenia. Z drugiej strony, zbyt duży przepływ gazu, choć może wydawać się "bezpieczniejszy", również jest niepożądany. Przede wszystkim jest nieekonomiczny, ponieważ gaz szybko się zużywa, generując niepotrzebne koszty. Co więcej, nadmierny przepływ może powodować "rozdmuchiwanie" ciekłego metalu z jeziorka spawalniczego, prowadząc do powstawania nadmiernych odprysków i nierówności. Najważniejsze jest jednak to, że zbyt silny strumień gazu może generować turbulencje, które paradoksalnie zasysają powietrze z zewnątrz, niwecząc jego funkcję ochronną i pogarszając jakość spoiny.Moje doświadczenie pokazuje, że kluczem jest znalezienie optymalnego balansu. Musimy pamiętać, że celem jest nie tylko oszczędność gazu, ale przede wszystkim zachowanie wysokiej jakości spoiny. Precyzyjne ustawienia i kontrola przepływu są absolutnie kluczowe dla każdego spawacza, niezależnie od poziomu zaawansowania.
Jak obliczyć przepływ gazu: proste zasady dla spawacza
Dla początkujących spawaczy, a nawet dla tych bardziej doświadczonych, którzy szukają punktu wyjścia, istnieją dwie proste zasady, które pomagają wstępnie określić przepływ gazu. Pierwsza z nich to zasada dziesięciokrotności średnicy drutu spawalniczego. Oznacza to, że jeśli spawasz drutem o średnicy 0,8 mm, powinieneś zacząć od przepływu około 8 l/min. Dla drutu 1,0 mm będzie to 10 l/min, a dla 1,2 mm 12 l/min. Pamiętajcie, to jest wartość wyjściowa, którą zawsze należy korygować w zależności od warunków.
Druga popularna zasada mówi o przyjęciu 1 litra na minutę na każdy milimetr średnicy dyszy gazowej. Jeśli więc używasz dyszy o średnicy 12 mm, optymalny przepływ początkowy to 12 l/min. Obie metody są dobrym punktem startowym, a ich wyniki często są zbliżone. Zazwyczaj preferuję metodę z drutem, ponieważ średnica drutu jest bardziej bezpośrednio związana z objętością jeziorka spawalniczego i energią łuku. Niezależnie od wybranej metody, zawsze traktujcie te wartości jako bazę do dalszych, drobnych korekt.
| Średnica drutu (mm) | Zalecany przepływ gazu (l/min) |
|---|---|
| 0,8 | 8-10 |
| 1,0 | około 10 |
| 1,2 | 12-15 |
| 1,6-2,4 | 14-25 |
Co wpływa na zużycie gazu? Liczy się więcej niż średnica drutu
Średnica drutu to tylko jeden z wielu czynników, które wpływają na optymalny przepływ gazu. Równie ważny jest rodzaj i grubość spawanego materiału. Spawanie grubszych materiałów wymaga zazwyczaj większej energii i szerszego jeziorka spawalniczego. Aby skutecznie osłonić taką powierzchnię, konieczne jest zwiększenie przepływu gazu. Cieńsze materiały, takie jak blachy karoseryjne, często wymagają mniejszego przepływu, aby nie "rozdmuchiwać" jeziorka.Nie możemy zapomnieć o rodzaju gazu osłonowego. Czysty argon, dwutlenek węgla (CO2) czy mieszanki Ar/CO2 mają różną gęstość i właściwości. Na przykład, mieszanki z helem, stosowane często do spawania aluminium lub miedzi, wymagają znacznie większego przepływu. Hel jest gazem bardzo lekkim, o niskiej gęstości, co sprawia, że łatwiej ucieka z obszaru spawania. Dlatego, aby zapewnić skuteczną osłonę, musimy dostarczyć go w większej ilości. To kluczowa różnica, o której wielu zapomina.
Warunki zewnętrzne to kolejny istotny element. Spawanie na zewnątrz, w przeciągach, a nawet w pomieszczeniach z otwartymi drzwiami czy oknami, może powodować rozwiewanie gazu osłonowego. W takich sytuacjach, aby utrzymać skuteczną ochronę jeziorka spawalniczego, konieczne jest zwiększenie przepływu gazu. To prosta zasada: im większe ryzyko rozwiania gazu, tym więcej go potrzebujemy, aby zapewnić stabilną i kompletną osłonę.
Wpływ na zużycie gazu mają również pozycje spawania. Pozycje przymusowe, takie jak spawanie nad głową (pozycja PA) czy spawanie pionowe (pozycja PF), mogą wymagać drobnej korekty przepływu gazu. W tych pozycjach, grawitacja i specyfika układania spoiny mogą wpływać na stabilność łuku i efektywność osłony, dlatego czasem konieczne jest delikatne zwiększenie przepływu, aby utrzymać optymalne warunki.
Ustawianie reduktora gazu krok po kroku
Prawidłowe ustawienie reduktora gazu to podstawa. Na większości reduktorów znajdziecie dwa manometry. Jeden z nich wskazuje ciśnienie w butli, informując nas o tym, ile gazu jeszcze pozostało. Drugi manometr, często oznaczony w barach lub MPa, wskazuje ciśnienie robocze, które jest następnie zamieniane na przepływ gazu. Ważne jest, aby nauczyć się interpretować te wskazania i wiedzieć, że ciśnienie robocze nie jest bezpośrednio przepływem, ale jego regulacja wpływa na ilość gazu opuszczającego dyszę.
W mojej opinii, reduktory z rotametrem to najlepsze rozwiązanie dla każdego, kto ceni sobie precyzję. Rotametr to pionowa rurka z pływakiem, która bezpośrednio wskazuje przepływ gazu w litrach na minutę (l/min). Dzięki niemu, nie musimy zgadywać ani przeliczać ciśnienia na przepływ widzimy dokładną wartość. To ogromna zaleta, szczególnie dla osób, które chcą mieć pełną kontrolę nad procesem i optymalizować zużycie gazu. Zawsze polecam takie rozwiązanie.
Podczas podłączania i regulacji reduktora często widzę te same błędy. Oto kilka wskazówek, jak ich unikać:
- Niewłaściwe dokręcenie: Upewnij się, że reduktor jest solidnie, ale z wyczuciem dokręcony do butli. Zbyt słabe dokręcenie spowoduje nieszczelności, zbyt mocne może uszkodzić gwint.
- Uszkodzone uszczelki: Zawsze sprawdzaj stan uszczelek. Zużyta lub uszkodzona uszczelka to gwarancja wycieku gazu. Warto mieć w zapasie kilka sztuk.
- Brak sprawdzenia szczelności: Po każdym podłączeniu reduktora, a także regularnie w trakcie pracy, sprawdź szczelność połączeń za pomocą wody z mydłem. To prosta, ale niezwykle skuteczna metoda.
- Zbyt szybkie otwieranie zaworu butli: Otwieraj zawór butli powoli i z wyczuciem. Gwałtowne otwarcie może uszkodzić reduktor.
Ile gazu zużyjesz? Praktyczne wyliczenia wydajności butli

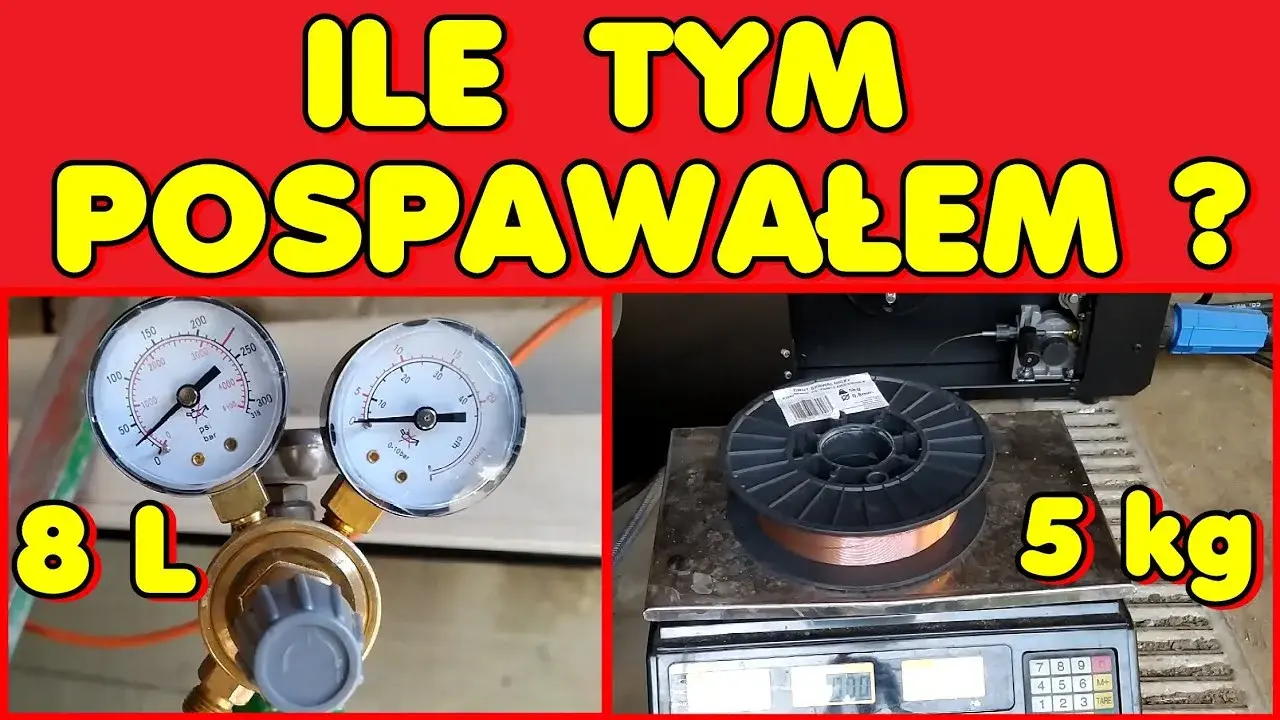

Często zadajecie mi pytanie: "Ile godzin spawania z jednej butli?". To zależy od wielu czynników, ale możemy spróbować oszacować. Typowa butla 8-litrowa z mieszanką Ar/CO2, napełniona do 200 barów, zawiera około 1,6 m³ gazu (8 litrów * 200 bar = 1600 litrów = 1,6 m³). Przyjmując średni przepływ gazu na poziomie 10 l/min, butla taka wystarczy na około 160 minut ciągłego spawania (1600 l / 10 l/min = 160 min). Pamiętajcie jednak, że to wartość orientacyjna. Rzeczywisty czas pracy będzie krótszy, ponieważ nie spawamy non-stop, a część gazu ucieka podczas uruchamiania łuku czy przestojów. Jest to jednak dobry punkt wyjścia do planowania pracy.
Warto również porównać wydajność butli z czystym CO2 i mieszanką Ar/CO2. Czysty CO2 jest gazem cięższym niż argon, co oznacza, że w tej samej objętości butli, przy tym samym ciśnieniu, znajduje się go więcej w przeliczeniu na masę. Jednak ze względu na jego właściwości (np. tendencja do zamarzania reduktora), często stosuje się go z podgrzewaczami, a jego zużycie może być nieco inne. Mieszanki Ar/CO2 są lżejsze, ale zapewniają lepszą jakość spoiny i stabilniejszy łuk, co często rekompensuje ewentualne różnice w wydajności.
Niezwykle ważnym aspektem, który bezpośrednio wpływa na zużycie gazu, jest szczelność całego układu. Nawet drobna nieszczelność na połączeniach, wężach czy reduktorze może prowadzić do znacznych strat gazu. Dlatego zawsze, ale to zawsze, zalecam regularne sprawdzanie szczelności za pomocą wody z mydłem. Po prostu spryskajcie wszystkie połączenia roztworem mydła i obserwujcie. Jeśli pojawią się bąbelki, macie nieszczelność, którą trzeba natychmiast usunąć. To prosta czynność, która może zaoszczędzić Wam sporo pieniędzy.
Zaawansowane wskazówki: gdy standardowe reguły to za mało
Standardowe reguły są świetne jako punkt wyjścia, ale w niektórych sytuacjach, zwłaszcza przy bardziej wymagających projektach, warto zwiększyć przepływ gazu powyżej typowych wartości. Dzieje się tak na przykład przy spawaniu bardzo grubych materiałów, które wymagają szerszego i głębszego jeziorka spawalniczego. W takich przypadkach, aby zapewnić pełną i stabilną osłonę dla większej objętości ciekłego metalu, konieczne jest dostarczenie większej ilości gazu. Podobnie, przy spawaniu z wysokimi prądami, które generują intensywniejsze ciepło, zwiększona osłona gazowa jest uzasadniona.
Spawanie aluminium to zupełnie inna bajka. Do tego celu zazwyczaj używamy czystego argonu, który jest gazem obojętnym. Jednak w przypadku bardzo grubych elementów aluminiowych lub gdy zależy nam na większej penetracji i szybkości spawania, stosuje się mieszanki argonu z helem. Hel, ze względu na swoją bardzo niską gęstość i wysoką przewodność cieplną, wymaga znacznie większego przepływu gazu niż argon czy mieszanki Ar/CO2. Musimy dostarczyć go więcej, aby skutecznie osłonić jeziorko i uzyskać pożądane właściwości łuku. To kluczowa kwestia, o której trzeba pamiętać przy spawaniu aluminium.Na koniec, chciałbym poruszyć problem zamarzania reduktora, który często pojawia się przy użyciu czystego CO2, zwłaszcza w niskich temperaturach otoczenia. Dwutlenek węgla, rozprężając się w reduktorze, gwałtownie obniża swoją temperaturę, co może prowadzić do zamarzania wody zawartej w gazie i blokowania reduktora. Skutecznym rozwiązaniem tego problemu jest zastosowanie podgrzewacza gazu, który montuje się przed reduktorem. Podgrzewacz delikatnie podgrzewa gaz, zapobiegając jego zamarzaniu i zapewniając stabilny przepływ, nawet w trudnych warunkach.
