Precyzyjne obliczenie pojemności łyżki koparki to nie tylko kwestia technicznych detali, ale fundament efektywnego zarządzania każdym projektem budowlanym. Odpowiednie oszacowanie objętości materiału, jaki możemy jednorazowo przenieść, ma bezpośredni wpływ na wydajność pracy, kontrolę kosztów, a także bezpieczeństwo i żywotność samego sprzętu.
Precyzyjne obliczanie pojemności łyżki koparki klucz do optymalizacji pracy i kosztów na budowie
- Pojemność geometryczna (struck) to teoretyczna objętość łyżki, natomiast pojemność nasypowa (heaped) uwzględnia materiał usypany ponad krawędzie i jest kluczowa dla realnej wydajności.
- Do szybkiego obliczenia pojemności geometrycznej wystarczy prosty wzór: V = Szerokość x Wysokość x Głębokość x Współczynnik korekcyjny.
- Realna ilość urobku w łyżce zależy od współczynnika napełnienia, który jest zmienny w zależności od rodzaju materiału (np. piasek, glina) i umiejętności operatora.
- Prawidłowe obliczenia są fundamentem do oszacowania wydajności, kontroli kosztów, zapewnienia bezpieczeństwa maszyny i efektywnego planowania logistyki transportu.
- Najczęstsze błędy to mylenie pojemności geometrycznej z nasypową oraz ignorowanie wpływu materiału i precyzji pomiarów.
W mojej praktyce wielokrotnie widziałem, jak niedoszacowanie lub przeszacowanie pojemności łyżki prowadziło do kosztownych błędów. Precyzyjne obliczenia są fundamentem efektywnej pracy na budowie, ponieważ bezpośrednio przekładają się na wydajność pracy, koszty operacyjne (paliwo, czas pracy operatora), bezpieczeństwo maszyny (zapobieganie przeciążeniom układu hydraulicznego i konstrukcji) oraz żywotność sprzętu. Poleganie wyłącznie na "oku" lub szacunkach "na oko" jest niewystarczające i może prowadzić do poważnych błędów w planowaniu, kosztorysowaniu i logistyce, skutkując opóźnieniami i niepotrzebnymi wydatkami. Właściwe podejście pozwala zoptymalizować każdy cykl pracy, co w skali dużego projektu generuje znaczące oszczędności.
Różnica między pojemnością geometryczną a nasypową dlaczego to ważne?

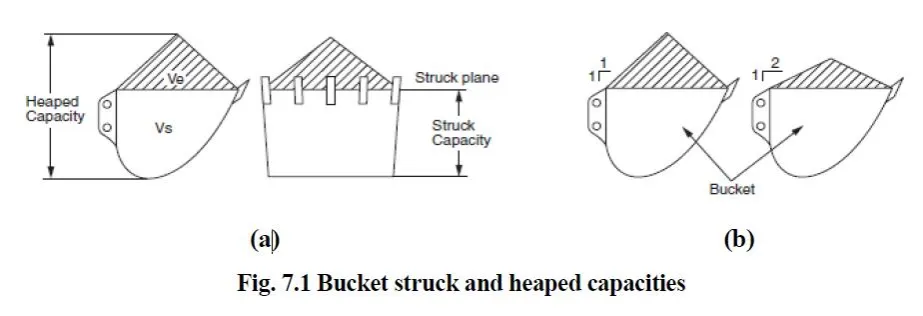

Kluczowe dla zrozumienia realnej wydajności łyżki koparki jest rozróżnienie dwóch podstawowych pojęć: pojemności geometrycznej (ang. *struck capacity*) i pojemności nasypowej (ang. *heaped capacity*). Pojemność geometryczna to nic innego jak teoretyczna objętość samej niecki łyżki, mierzona do krawędzi, bez uwzględnienia materiału usypanego ponad nią. W praktyce jednak, podczas załadunku, materiał tworzy stożek (tzw. czub) ponad krawędzią łyżki. To właśnie tę realną ilość materiału, wraz z czubem, określamy jako pojemność nasypową. Jest ona zazwyczaj o 15-30% większa od geometrycznej i to właśnie ona jest znacznie bardziej istotna dla oceny faktycznej wydajności maszyny na placu budowy.
Producenci i profesjonaliści w branży posługują się międzynarodowymi normami do określania pojemności nasypowej, aby zapewnić spójność i porównywalność danych. Najpopularniejsze z nich to amerykańska norma SAE J742 (dawniej J296), która precyzuje kąt usypu materiału (np. 1:1 lub 2:1), oraz europejska norma CECE. Istnieje również norma ISO 7451, wykorzystywana przez producentów do bardzo precyzyjnych pomiarów opartych na modelach CAD, jednak jej zastosowanie w warunkach polowych jest praktycznie niemożliwe. Zrozumienie tych standardów pozwala mi lepiej interpretować specyfikacje maszyn i realnie oceniać ich potencjał.
Jak krok po kroku obliczyć pojemność łyżki koparki?
-
Krok 1: Jakie wymiary musisz precyzyjnie zmierzyć?
Aby przystąpić do obliczeń, musisz dokładnie zmierzyć wewnętrzne wymiary łyżki. Potrzebne są trzy kluczowe parametry: szerokość (wewnętrzna szerokość łyżki), wysokość (od dna do górnej krawędzi) oraz głębokość (od krawędzi tnącej/lemiesza do tylnej ściany). Pamiętaj, aby dokonywać pomiarów wewnątrz łyżki, ponieważ zewnętrzne wymiary nie odzwierciedlają jej rzeczywistej pojemności roboczej.
-
Krok 2: Prosty wzór na pojemność geometryczną
Do szybkich obliczeń w warunkach budowy możemy zastosować uproszczony wzór na pojemność geometryczną, traktując łyżkę jako bryłę zbliżoną do prostopadłościanu lub trapezu. Podstawowy wzór to: V = Szerokość (S) x Wysokość (H) x Głębokość (G) x Współczynnik korekcyjny (K). Współczynnik korekcyjny K, zazwyczaj w zakresie 0.7-0.9, uwzględnia trapezoidalny kształt łyżki i jej zaokrąglenia, które sprawiają, że nie jest ona idealnym prostopadłościanem. Dla większości standardowych łyżek ogólnego przeznaczenia, wartość K około 0.8 jest dobrym punktem wyjścia.
-
Krok 3: Jak oszacować realną pojemność nasypową "z czubem"?
Oszacowanie realnej pojemności nasypowej jest kluczowe, ponieważ to ona odzwierciedla faktyczną ilość materiału, jaką łyżka może przenieść. Zazwyczaj pojemność nasypowa jest o 15-30% większa od pojemności geometrycznej. Kluczowym parametrem jest tutaj współczynnik napełnienia (ang. *Fill Factor*), który określa, w jakim procencie pojemność nasypowa jest realnie wykorzystywana. Zależy on od wielu czynników, przede wszystkim od rodzaju materiału na przykład, sypki piasek i żwir pozwalają na napełnienie w 100-110%, tworząc solidny czub, podczas gdy lepka glina lub odstrzelona skała mogą pozwolić jedynie na 80-90% napełnienia. Dodatkowo, gęstość nasypowa materiału ma ogromne znaczenie przy przeliczaniu objętości na masę. Nie można też zapominać o doświadczeniu i umiejętnościach operatora dobry operator potrafi zoptymalizować każdy cykl załadunku, maksymalizując ilość urobku w łyżce, niezależnie od warunków.
Praktyczne zastosowanie obliczeń pojemności łyżki na budowie
- Dobór łyżki do mocy koparki: Prawidłowe obliczenia pojemności są niezbędne do dobrania odpowiedniej łyżki do mocy i możliwości hydraulicznych koparki. Użycie zbyt dużej łyżki może prowadzić do przeciążenia maszyny, co negatywnie wpływa na układ hydrauliczny, silnik i konstrukcję, skracając żywotność sprzętu i zwiększając ryzyko awarii. Zbyt mała łyżka z kolei obniża wydajność.
- Obliczanie masy urobku: Kiedy znamy pojemność łyżki w metrach sześciennych, możemy łatwo przeliczyć ją na tony, co jest kluczowe dla planowania i kosztorysowania. Wystarczy pomnożyć objętość przez gęstość nasypową danego materiału. Przykładowo, suchy piasek ma gęstość około 1,6 t/m³, natomiast ubita glina około 1,8 t/m³. Znajomość tych wartości pozwala mi precyzyjnie oszacować masę materiału do transportu.
- Planowanie logistyki: Dzięki precyzyjnym obliczeniom pojemności łyżki jestem w stanie dokładnie zaplanować liczbę potrzebnych wywrotek do wywiezienia urobku. Jeśli wiem, że łyżka ma 1 m³ pojemności nasypowej, a wywrotka mieści 10 m³, to wiem, że potrzebuję 10 cykli załadunku na jedną wywrotkę. To fundamentalna wiedza dla efektywnego zarządzania flotą transportową i unikania przestojów.
Najczęstsze błędy przy szacowaniu pojemności łyżki i jak ich unikać
-
Mylenie pojemności geometrycznej z realną pojemnością roboczą (nasypową).
To jeden z najczęstszych i najbardziej kosztownych błędów. Opieranie się wyłącznie na pojemności geometrycznej prowadzi do niedoszacowania realnej ilości urobku, co skutkuje błędnym planowaniem czasu pracy, zużycia paliwa i liczby transportów. Zawsze należy dążyć do oszacowania pojemności nasypowej, która uwzględnia "czub" materiału.
-
Niedokładne lub błędne pomiary wewnętrzne łyżki.
Podstawą każdego obliczenia są precyzyjne dane. Błędy w pomiarach szerokości, wysokości czy głębokości łyżki, nawet o kilka centymetrów, mogą znacząco wpłynąć na ostateczny wynik. Zawsze używam miarki o odpowiedniej dokładności i wykonuję pomiary kilkukrotnie, aby zminimalizować ryzyko pomyłki.
-
Przeczytaj również: Koparko-ładowarki klasa 1: Najwyższe kwalifikacje bez limitów
Ignorowanie wpływu rodzaju gruntu i współczynnika napełnienia na efektywność załadunku.
Każdy materiał zachowuje się inaczej. Sypki piasek pozwala na większy współczynnik napełnienia niż lepka glina czy ciężki gruz. Ignorowanie tych różnic i stosowanie uśrednionych wartości dla wszystkich materiałów prowadzi do nierealistycznych prognoz wydajności. Zawsze analizuję rodzaj urobku i dostosowuję współczynnik napełnienia do specyfiki materiału oraz warunków pracy.
