Na placach budowy spotykamy wiele maszyn, które choć z pozoru podobne, pełnią zupełnie inne funkcje. Dwa z takich urządzeń, które często bywają mylone w potocznym języku, to żuraw i dźwig. W tym artykule, jako Cezary Dąbrowski, postaram się rozwiać wszelkie wątpliwości i precyzyjnie wyjaśnić fundamentalne różnice między nimi, co jest kluczowe dla bezpieczeństwa, efektywności i jasnej komunikacji w branży budowlanej.
Żuraw to maszyna do przemieszczania ładunków w pionie i poziomie, a dźwig tylko w pionie
- Dźwig służy do pionowego transportu osób lub towarów w kabinie/na platformie, poruszającej się wzdłuż prowadnic.
- Żuraw podnosi ładunek hakiem i przemieszcza go zarówno w pionie, jak i w poziomie (np. poprzez obrót wysięgnika).
- Główna różnica to zakres ruchu: dźwig działa tylko góra-dół, żuraw ma ruch wielokierunkowy.
- Obie maszyny podlegają pod Urząd Dozoru Technicznego (UDT), ale wymagają odrębnych uprawnień do obsługi.
- Potoczne użycie słowa "dźwig" na budowie najczęściej odnosi się do żurawia wieżowego.
Potoczne nazewnictwo kontra techniczna precyzja: skąd bierze się popularny błąd?
Zauważyłem, że w języku potocznym termin "dźwig" jest bardzo często używany jako ogólne określenie dla każdej maszyny, która coś podnosi. To zrozumiałe, bo słowo "dźwigać" oznacza przecież podnosić. Jednak w kontekście budowlanym, gdzie precyzja terminologiczna jest niezwykle ważna, takie uproszczenie prowadzi do nieporozumień. Ludzie, mówiąc o "dźwigu" na budowie, niemal zawsze mają na myśli potężnego żurawia wieżowego, który dominuje na horyzoncie. Wynika to prawdopodobnie z historycznego postrzegania tych maszyn i braku świadomości ich technicznych różnic. Ja sam często muszę prostować te nazewnictwo, aby uniknąć błędów w komunikacji i dokumentacji.
Zrozumienie różnicy: klucz do bezpieczeństwa i efektywności na budowie
Precyzyjne nazewnictwo maszyn budowlanych to nie tylko kwestia technicznej poprawności, ale przede wszystkim fundament bezpieczeństwa pracy i efektywności operacyjnej. Kiedy mówimy o "żurawiu", wszyscy powinniśmy wiedzieć, że chodzi o maszynę zdolną do przemieszczania ładunków w wielu płaszczyznach. Gdy mówimy o "dźwigu", mamy na myśli transport pionowy osób lub materiałów w kabinie. Błędy w nazewnictwie mogą prowadzić do pomyłek w doborze sprzętu, nieprawidłowego planowania prac, a co najgorsze do wypadków. Jasna komunikacja na placu budowy, oparta na precyzyjnej terminologii, to podstawa każdego udanego i bezpiecznego projektu.
Co to jest żuraw? Definicja i kluczowe cechy
Ruch w dwóch płaszczyznach: serce pracy każdego żurawia
W mojej praktyce inżynierskiej zawsze podkreślam, że żuraw to urządzenie dźwignicowe, które podnosi ładunek za pomocą haka lub chwytaka i jest w stanie przemieszczać go zarówno w pionie, jak i w poziomie. To właśnie zdolność do ruchu w dwóch płaszczyznach pionowej (podnoszenie i opuszczanie) oraz poziomej (obrót wysięgnika, zmiana wysięgu, a w przypadku żurawi samojezdnych, także przejazd) stanowi o jego istocie. To sprawia, że żuraw jest niezastąpiony przy montażu konstrukcji, przenoszeniu prefabrykatów czy załadunku ciężkich elementów.
Główne komponenty: od wysięgnika po hak
Konstrukcja żurawia jest zoptymalizowana pod kątem jego wielokierunkowej funkcji. Kluczowym elementem jest oczywiście wysięgnik, czyli ramię, które może być teleskopowe, kratownicowe lub przegubowe. Na jego końcu znajduje się hak, na którym zawieszany jest ładunek za pośrednictwem lin. Całość osadzona jest na stabilnej podstawie, która w zależności od typu żurawia, może być stacjonarna, jezdna (na kołach lub gąsienicach) lub montowana na pojeździe. To właśnie te elementy pozwalają na precyzyjne pozycjonowanie ciężkich ładunków w przestrzeni.
Najpopularniejsze typy żurawi w polskim budownictwie (wieżowe, samojezdne, HDS)
W Polsce, zgodnie z klasyfikacją Urzędu Dozoru Technicznego (UDT), najczęściej spotykamy kilka typów żurawi:
- Żurawie samojezdne: To mobilne maszyny na podwoziu kołowym lub gąsienicowym, które mogą przemieszczać się po placu budowy. Są niezwykle wszechstronne i często wykorzystywane do prac wymagających częstej zmiany miejsca.

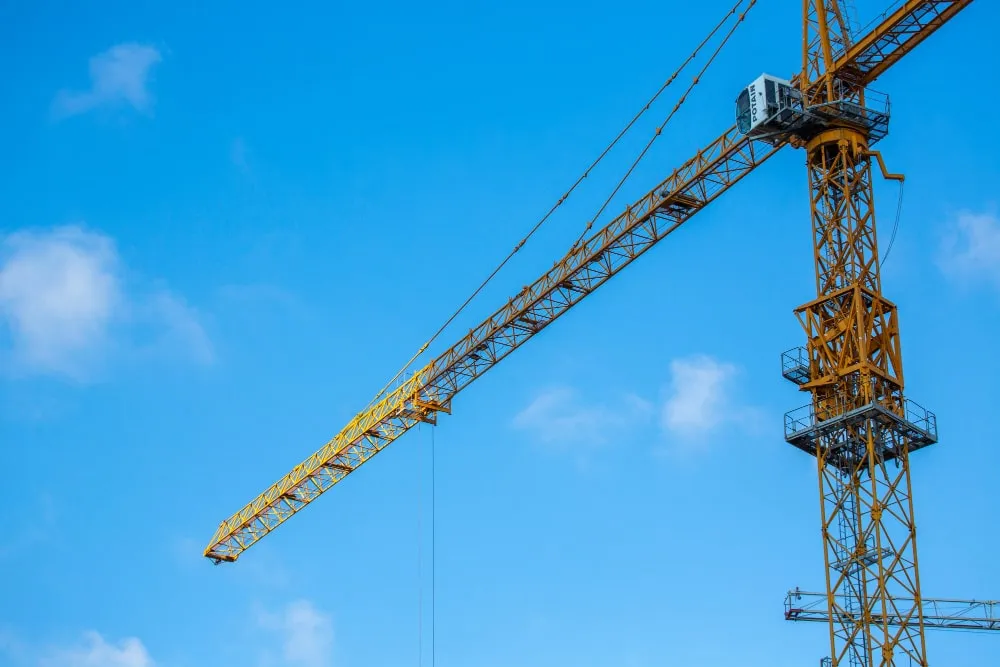

- Żurawie wieżowe: Charakterystyczne dla dużych budów, zwłaszcza wysokościowych. Montowane stacjonarnie, często rosną wraz z budynkiem, oferując ogromny zasięg i udźwig. To właśnie je najczęściej potocznie nazywa się "dźwigami".
- Żurawie HDS (Hydrauliczne Dźwigi Samochodowe): Montowane na samochodach ciężarowych, służą przede wszystkim do załadunku i rozładunku materiałów bezpośrednio z pojazdu, co jest bardzo praktyczne w logistyce budowlanej.
Czym w takim razie jest dźwig budowlany?
Tylko góra-dół: specjalista od transportu pionowego
W przeciwieństwie do żurawia, dźwig to urządzenie służące do wyłącznie pionowego przemieszczania osób lub towarów. Jego działanie opiera się na ruchu kabiny lub platformy, która porusza się wzdłuż sztywnych prowadnic. Myślę, że najprostszym sposobem na zrozumienie tego jest wyobrażenie sobie windy to idealny przykład dźwigu. Na budowie dźwig budowlany pełni funkcję pionowego kanału logistycznego, umożliwiając szybki i bezpieczny transport na kolejne kondygnacje.

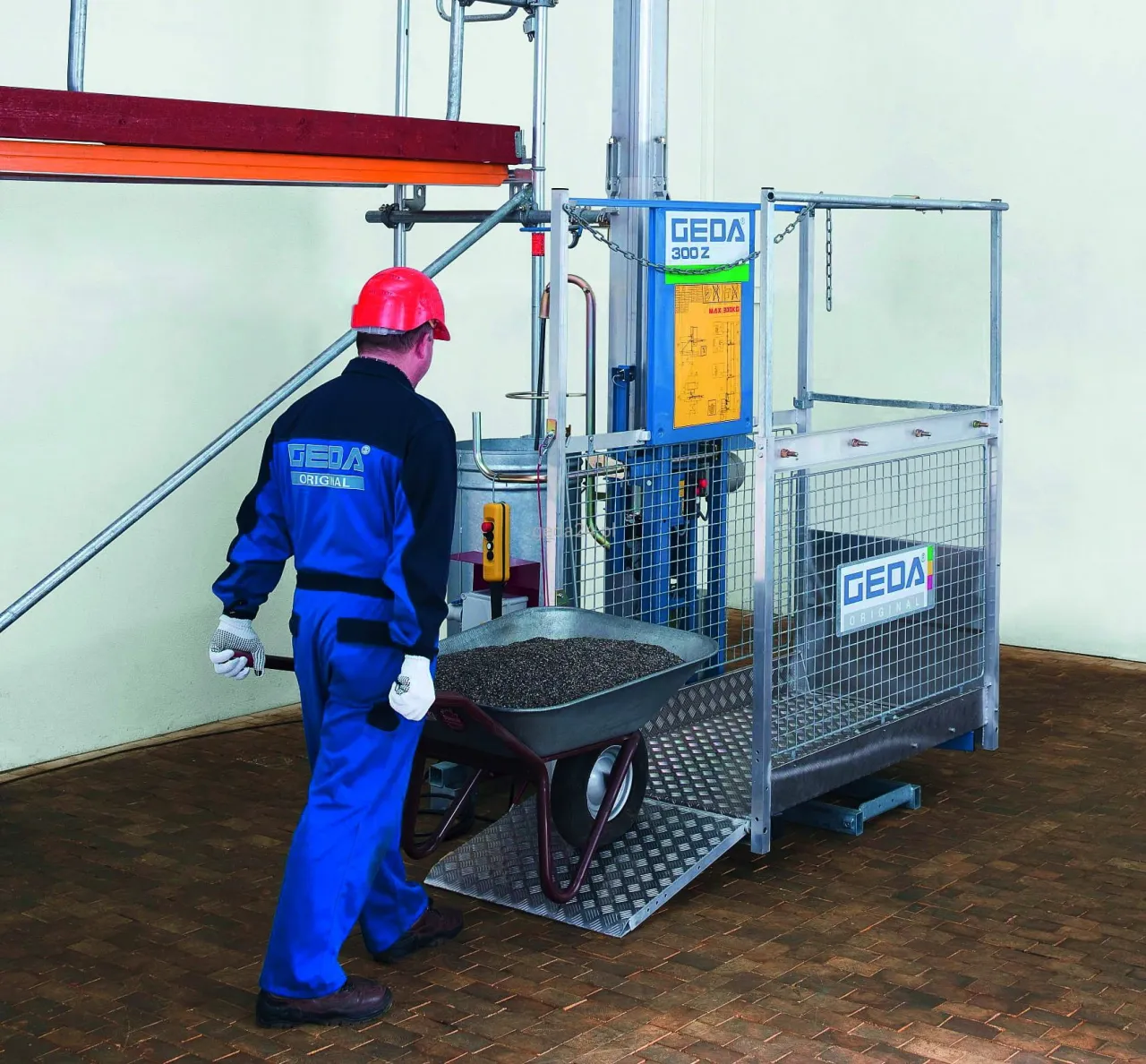

Budowa i zastosowanie: winda towarowa na placu budowy
Typowa budowa dźwigu budowlanego obejmuje kabinę lub platformę, która przemieszcza się wzdłuż masztu (szybu) przymocowanego do konstrukcji budynku. Może to być konstrukcja wolnostojąca lub przyścienna. Jego głównym zastosowaniem jest transport pionowy ludzi i materiałów, takich jak narzędzia, małe elementy konstrukcyjne, worki z zaprawą czy elementy wykończeniowe, na poszczególne piętra wznoszonego obiektu. Bez dźwigów budowlanych, logistyka na wysokościach byłaby znacznie bardziej skomplikowana i czasochłonna.
Dźwig osobowy a dźwig budowlany: gdzie leży granica?
Termin "dźwig" jest bardzo szeroki i obejmuje wiele typów urządzeń, co często bywa źródłem nieporozumień. Zgodnie z klasyfikacją UDT, dźwigi dzielą się na osobowe (te, które znamy z bloków mieszkalnych), towarowe, szpitalne, a także platformy dla osób niepełnosprawnych. Dźwig budowlany to specyficzny rodzaj dźwigu, przeznaczony do pracy w trudnych warunkach placu budowy, często o wzmocnionej konstrukcji i większej ładowności, służący do transportu zarówno materiałów, jak i pracowników w trakcie budowy. Ważne jest, aby nie mylić go z "zwykłą" windą osobową, choć zasada działania jest podobna.
Żuraw kontra dźwig: kluczowe różnice w tabeli
Aby jeszcze bardziej usystematyzować wiedzę, przygotowałem tabelę, która w klarowny sposób przedstawia kluczowe różnice między żurawiem a dźwigiem. Myślę, że to najlepszy sposób na szybkie przyswojenie tych informacji.
| Cecha | Dźwig | Żuraw |
|---|---|---|
| Sposób i zakres przemieszczania ładunku | Tylko pionowo (góra/dół) wzdłuż prowadnic. | Pionowo (góra/dół) oraz poziomo (obrót wysięgnika, zmiana wysięgu, przejazd). |
| Konstrukcja i wygląd | Kabina lub platforma poruszająca się w szybie lub przyściennie po maszcie/prowadnicach. | Wysięgnik (ramię) z hakiem na końcu, osadzony na stabilnej podstawie (stacjonarnej, jezdnej, samochodowej). |
| Zastosowanie | Pionowy transport osób i materiałów na kondygnacje budynku. | Podnoszenie i przemieszczanie ciężkich elementów konstrukcyjnych, materiałów na placu budowy, załadunek/rozładunek. |
| Wymagane uprawnienia UDT | Odrębne uprawnienia na dźwigi budowlane (towarowe/towarowo-osobowe). | Odrębne uprawnienia w zależności od typu (np. żurawie wieżowe, samojezdne, HDS). |
Kiedy wybrać żuraw, a kiedy dźwig? Praktyczne scenariusze
Wybór odpowiedniej maszyny to podstawa efektywnego zarządzania budową. Oto kilka praktycznych scenariuszy, które pomogą Ci zrozumieć, kiedy sięgnąć po żuraw, a kiedy po dźwig:
- Wznoszenie konstrukcji stalowej budynku: W tym przypadku żuraw jest absolutnie niezbędny. Jego zdolność do precyzyjnego podnoszenia i pozycjonowania ciężkich belek stalowych w różnych punktach konstrukcji, zarówno w pionie, jak i poziomie, jest kluczowa.
- Transport pracowników i lekkich materiałów na piętra w trakcie budowy: Tutaj idealnie sprawdzi się dźwig budowlany. Umożliwia on szybkie i bezpieczne przemieszczanie ekip budowlanych oraz narzędzi i mniejszych elementów na kolejne kondygnacje bez blokowania dróg komunikacyjnych.
- Montaż ciężkich prefabrykatów betonowych (np. ścian, stropów): Ponownie, żuraw jest niezastąpiony. Jego duży udźwig i możliwość precyzyjnego umieszczenia ciężkich elementów w docelowym miejscu, często na znacznej wysokości i odległości od podstawy, to jego główna zaleta.
- Prace wykończeniowe i logistyka wewnątrz budynku (np. transport płytek, tynków, stolarki): Na tym etapie, gdy konstrukcja jest już gotowa, a potrzebny jest ciągły transport materiałów na poszczególne piętra, dźwig budowlany będzie najbardziej efektywny. Zapewnia on stały przepływ materiałów bez konieczności angażowania żurawia, który mógłby być już zdemontowany lub wykorzystywany do innych zadań.
Jak poprawnie nazwać maszynę? Krótka ściągawka
Krótka ściągawka: 3 pytania, które pomogą Ci odróżnić żurawia od dźwigu
Jeśli masz wątpliwości, zadaj sobie te trzy proste pytania. Pomogą Ci one szybko i poprawnie zidentyfikować maszynę:
- Czy maszyna przemieszcza ładunek tylko w górę i w dół, czy również na boki? Jeśli tylko góra/dół, to najprawdopodobniej dźwig. Jeśli ma ruch wielokierunkowy, to żuraw.
- Czy ładunek jest transportowany w zamkniętej kabinie lub na otwartej platformie, czy wisi na haku? Kabina/platforma to cecha dźwigu. Hak to znak rozpoznawczy żurawia.
- Czy głównym celem maszyny jest transport ludzi/materiałów na piętra, czy podnoszenie i precyzyjne pozycjonowanie ciężkich elementów konstrukcyjnych? Transport na piętra to rola dźwigu. Precyzyjne pozycjonowanie ciężkich elementów to domena żurawia.
Przeczytaj również: Koparka: Prawo jazdy czy uprawnienia? Rozwiewamy wątpliwości
Dlaczego precyzyjne nazewnictwo ma znaczenie w komunikacji z wykonawcą?
Jako Cezary Dąbrowski, zawsze podkreślam, że precyzyjne nazewnictwo na placu budowy to podstawa. Używanie właściwych terminów, takich jak "żuraw" i "dźwig", ma kluczowe znaczenie dla bezpieczeństwa, zgodności z przepisami Urzędu Dozoru Technicznego (UDT) oraz efektywnej realizacji projektu. Pozwala to uniknąć nieporozumień przy zamawianiu sprzętu, planowaniu prac, a także w dokumentacji technicznej. Właściwe nazewnictwo to gwarancja, że wszyscy mówią tym samym językiem, co przekłada się na płynność i profesjonalizm w każdym aspekcie budowy.
