Jak działa spawarka? Inwertor, transformator i metody spawania

Dla każdego, kto choć raz trzymał w ręku uchwyt spawalniczy, zrozumienie, jak działa spawarka, jest absolutnie fundamentalne. To nie tylko kwestia technicznej ciekawości, ale przede wszystkim podstawa do efektywnego, bezpiecznego i satysfakcjonującego łączenia metali. Od hobbysty, który pragnie stworzyć coś własnymi rękami, po początkującego profesjonalistę każdy powinien poznać mechanizmy, które stoją za tym fascynującym procesem.

Przeczytaj również: Dobór agregatu do spawarki: Uniknij awarii i spawaj stabilnie!

Co sprawia, że kawałki metalu łączą się w jedną całość?

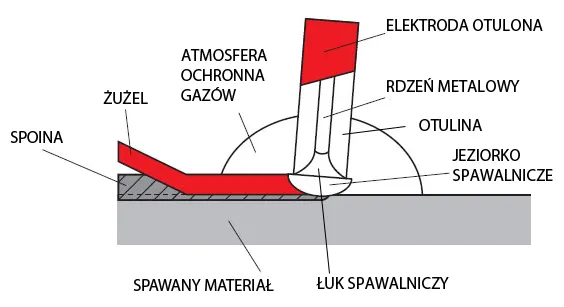

W sercu każdej spawarki łukowej leży ta sama, genialnie prosta zasada: wykorzystanie łuku elektrycznego. Wyobraź sobie, że między dwoma punktami elektrodą a spawanym materiałem przeskakuje iskra, ale nie taka zwykła. To potężne wyładowanie elektryczne, które generuje ogromną ilość energii cieplnej.

Temperatura w łuku elektrycznym może sięgać nawet kilku tysięcy stopni Celsjusza! To właśnie ta ekstremalna gorączka topi zarówno materiał, który chcemy połączyć (tzw. materiał rodzimy), jak i materiał dodatkowy, czyli elektrodę lub drut podawany do jeziorka spawalniczego. Po ostygnięciu stopione metale tworzą trwałe, jednorodne połączenie, które nazywamy spoiną. To naprawdę fascynujące, jak prąd elektryczny może tak skutecznie przemienić się w siłę łączącą metale.

Klasyczna spawarka transformatorowa: jak działa i dlaczego odchodzi do lamusa?

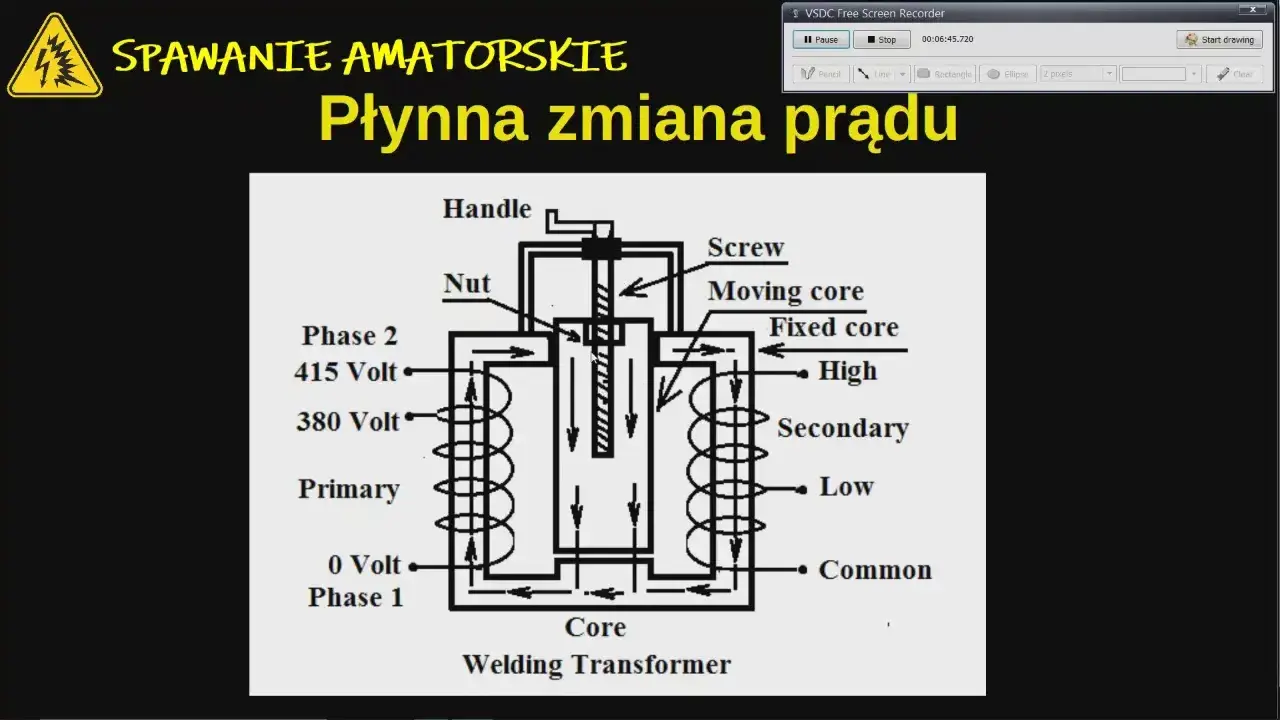

Przez dziesięciolecia spawarki transformatorowe były standardem w warsztatach i przemyśle. Ich działanie opiera się na prostym, ale skutecznym mechanizmie. Sercem takiej spawarki jest duży i ciężki transformator, który ma za zadanie obniżyć wysokie napięcie z sieci elektrycznej (np. 230V lub 400V) do bezpiecznego poziomu, jednocześnie znacząco zwiększając natężenie prądu. To właśnie ten wysoki prąd jest niezbędny do wytworzenia i utrzymania stabilnego łuku spawalniczego. Transformator składa się z rdzenia magnetycznego i dwóch uzwojeń pierwotnego, podłączonego do sieci, i wtórnego, z którego pobierany jest prąd spawania.

Mimo swojej prostoty i niezawodności, spawarki transformatorowe mają swoje wady, które sprawiły, że ich popularność drastycznie spadła na rzecz nowocześniejszych rozwiązań. Kiedyś były powszechne, dziś rzadziej widuję je w użyciu, zwłaszcza wśród amatorów. Oto ich kluczowe cechy:

• Zalety:
  • Prosta konstrukcja: Mniej skomplikowanych elementów, co przekłada się na mniejszą awaryjność.
  • Niska cena zakupu: Zazwyczaj są tańsze niż spawarki inwertorowe.
  • Odporność: Uchodzą za bardziej "pancerne" i odporne na trudne warunki pracy.
• Wady:
  • Waga i rozmiar: Duży transformator sprawia, że są ciężkie i nieporęczne, co utrudnia transport.
  • Energochłonność: Zużywają znacznie więcej prądu niż inwertory, co przekłada się na wyższe rachunki.
  • Brak precyzji: Ograniczona i skokowa regulacja prądu, co utrudnia spawanie cienkich materiałów i wymaga większego doświadczenia.
  • Niska sprawność: Duże straty energii w postaci ciepła.

Spawarka inwertorowa: nowoczesność, precyzja i dominacja na rynku

Pojawienie się spawarek inwertorowych to była prawdziwa rewolucja w świecie spawania. Dzięki zaawansowanej elektronice i zastosowaniu komponentów takich jak tranzystory IGBT (Insulated Gate Bipolar Transistor), proces przemiany prądu stał się znacznie bardziej złożony, ale też nieporównywalnie efektywniejszy. Prąd z sieci, zanim trafi do uchwytu, przechodzi przez kilka etapów. Najpierw jest prostowany, następnie przy użyciu wspomnianych tranzystorów zamieniany w prąd przemienny o bardzo wysokiej częstotliwości nawet kilkadziesiąt tysięcy herców! To właśnie ta wysoka częstotliwość pozwala na zastosowanie znacznie mniejszego i lżejszego transformatora. Na końcu prąd jest ponownie prostowany i stabilizowany, aby zapewnić idealne warunki do spawania. To inteligentne zarządzanie energią sprawiło, że inwertory zdominowały rynek, a ja sam w moich warsztatach korzystam niemal wyłącznie z nich. Ta złożona technologia przekłada się na szereg kluczowych zalet, które sprawiają, że spawarki inwertorowe są dziś pierwszym wyborem zarówno dla amatorów, jak i profesjonalistów:

• Lekkość i mobilność: Dzięki małemu transformatorowi są znacznie lżejsze i łatwiejsze w transporcie. Można je bez problemu przenosić z miejsca na miejsce.
• Energooszczędność: Pracują z dużo wyższą sprawnością, co oznacza mniejsze zużycie prądu i niższe koszty eksploatacji.
• Precyzyjna regulacja: Oferują płynną i bardzo dokładną regulację prądu spawania, co jest kluczowe przy pracy z różnymi materiałami i grubościami.
• Stabilny łuk: Elektroniczne sterowanie zapewnia bardzo stabilny łuk, co ułatwia spawanie i poprawia jakość spoin.
• Dodatkowe funkcje: Posiadają szereg inteligentnych funkcji (o których opowiem za chwilę), które znacząco ułatwiają pracę.
• Wielofunkcyjność: Wiele inwertorów umożliwia spawanie różnymi metodami (MMA, TIG, a nawet MIG/MAG w niektórych modelach).

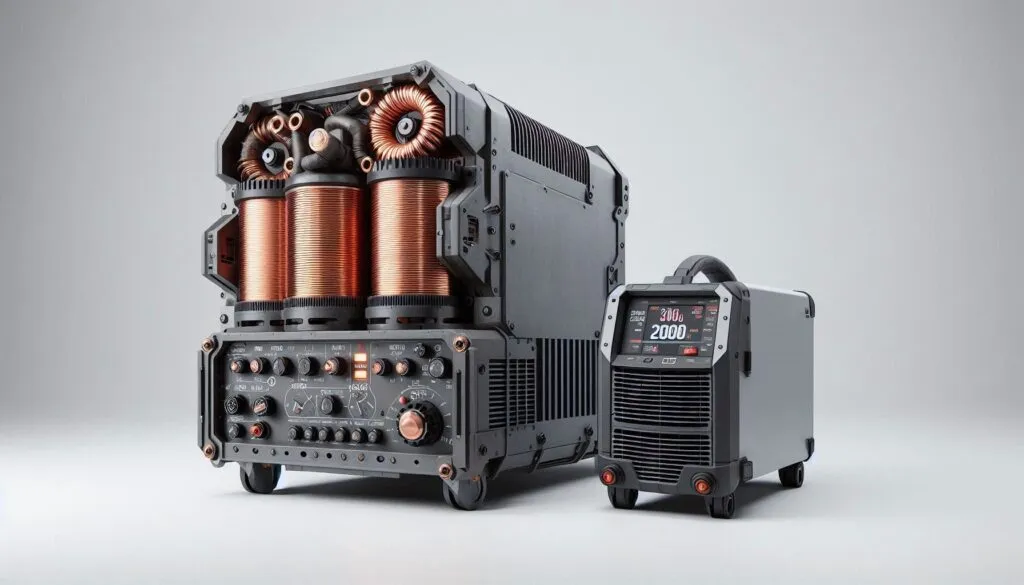

Inwertor czy transformator? Kluczowe różnice, które musisz znać

Decyzja o wyborze spawarki często sprowadza się do zrozumienia podstawowych różnic między technologią inwertorową a transformatorową. Jako praktyk, zawsze podkreślam, że wybór powinien być podyktowany przede wszystkim potrzebami i oczekiwaniami użytkownika. Poniżej przedstawiam kluczowe aspekty, które pomogą Ci podjąć świadomą decyzję:

Cecha	Spawarka inwertorowa	Spawarka transformatorowa
Waga i mobilność	Lekka i kompaktowa, idealna do przenoszenia i pracy w różnych miejscach.	Ciężka i nieporęczna, mniej mobilna.
Sprawność energetyczna (zużycie prądu)	Bardzo wysoka, zużywa znacznie mniej prądu, co obniża koszty eksploatacji.	Niska, generuje duże straty energii w postaci ciepła, co zwiększa zużycie prądu.
Precyzja sterowania	Płynna i precyzyjna regulacja prądu, często z dodatkowymi funkcjami ułatwiającymi spawanie.	Zazwyczaj skokowa regulacja prądu, mniejsza precyzja, trudniejsza do opanowania dla początkujących.
Cena zakupu	Zazwyczaj droższa w zakupie, choć ceny podstawowych modeli są coraz bardziej przystępne.	Tańsza w zakupie, co może być kuszące dla osób z ograniczonym budżetem.
Wytrzymałość	Bardziej wrażliwa na kurz i wilgoć ze względu na złożoną elektronikę, wymaga odpowiedniej konserwacji.	Uchodzi za bardziej "pancerną" i odporną na trudne warunki pracy.

Jak typ spawarki wpływa na metodę spawania? Przegląd technik

Rodzaj spawarki, którą posiadamy, często determinuje, jakie metody spawania możemy wykorzystać. Warto zrozumieć, że choć podstawowa zasada łuk elektryczny jest ta sama, to sposób jego wytwarzania i dostarczania materiału dodatkowego znacząco się różni. Pozwól, że przedstawię Ci trzy najpopularniejsze techniki.

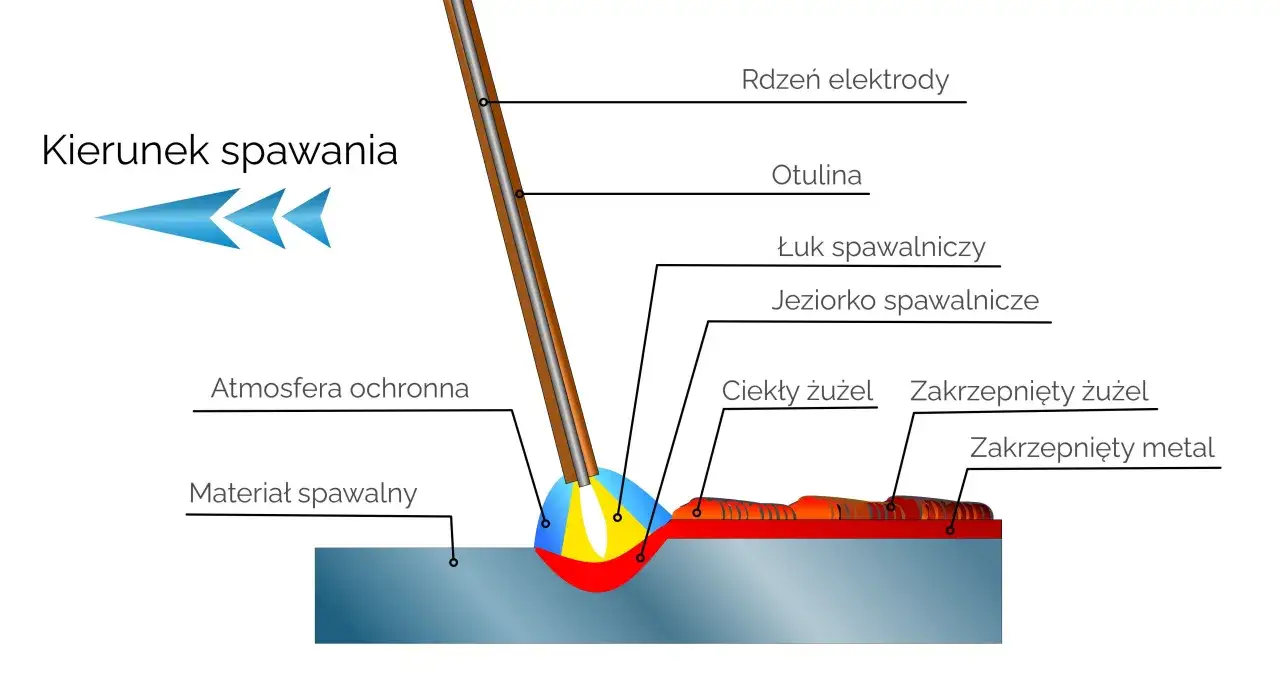

MMA (Manual Metal Arc) spawanie elektrodą otuloną: To najstarsza i najbardziej uniwersalna metoda, często wybierana przez początkujących. Spawarka dostarcza prąd do uchwytu, w którym mocujemy wymienną, topliwą elektrodę pokrytą specjalną otuliną. Podczas spawania otulina topi się, wytwarzając gazy osłonowe, które chronią jeziorko spawalnicze przed wpływem atmosfery, a także tworzy warstwę żużlu na spoinie. Żużel ten po ostygnięciu łatwo usunąć. Metoda MMA pozwala na spawanie w różnych pozycjach i jest stosunkowo odporna na warunki zewnętrzne. Można ją realizować zarówno za pomocą spawarek transformatorowych, jak i inwertorowych, choć te drugie znacznie ułatwiają proces.

MIG/MAG (Metal Inert Gas / Metal Active Gas) spawanie w osłonie gazu z podajnikiem drutu: Często nazywana po prostu "migomatem", jest to obecnie najpopularniejsza metoda w warsztatach i przemyśle ze względu na swoją szybkość i wydajność. Spawarka wyposażona jest w podajnik, który w sposób ciągły podaje drut spawalniczy do jeziorka. Jednocześnie przez uchwyt dostarczany jest gaz osłonowy z butli. Różnica między MIG a MAG polega na rodzaju użytego gazu: MIG wykorzystuje gazy obojętne (np. argon, idealny do aluminium), natomiast MAG gazy aktywne (np. CO2 lub mieszanki, stosowane głównie do stali czarnej). Metoda ta jest półautomatyczna, co oznacza, że spawacz kontroluje posuw uchwytu, a maszyna podaje drut i gaz. Do spawania MIG/MAG potrzebne są specjalne spawarki, które mogą być zarówno transformatorowe (rzadziej), jak i inwertorowe (najczęściej).

TIG (Tungsten Inert Gas) precyzyjne spawanie elektrodą wolframową: Metoda TIG jest uznawana za najbardziej precyzyjną i pozwala uzyskać najwyższej jakości spoiny, często o estetycznym wyglądzie. W tej technice łuk generowany jest za pomocą nietopliwej elektrody wolframowej. Materiał dodatkowy, jeśli jest potrzebny, podaje się ręcznie w postaci pręta. Kluczowy jest tutaj gaz osłonowy (zazwyczaj argon), który chroni elektrodę i jeziorko spawalnicze przed utlenianiem. TIG jest idealny do spawania cienkich materiałów, stali nierdzewnej, aluminium i innych metali kolorowych, gdzie liczy się czystość i dokładność. Wymaga on spawarek inwertorowych, które oferują precyzyjną kontrolę prądu i często posiadają funkcje takie jak zajarzanie łuku bezstykowo (HF).

Inteligentne funkcje, które ułatwiają spawanie

Nowoczesne spawarki inwertorowe to nie tylko mniejsza waga i lepsza efektywność. To także szereg inteligentnych funkcji, które znacząco ułatwiają pracę, zwłaszcza początkującym spawaczom. Osobiście uważam, że te udogodnienia są jednym z głównych powodów, dla których inwertory tak szybko zyskały popularność. Poznaj trzy najważniejsze:

• Hot Start (Gorący Start): Ta funkcja to prawdziwe wybawienie, zwłaszcza przy zajarzaniu łuku. W momencie rozpoczęcia spawania, spawarka na ułamek sekundy chwilowo zwiększa prąd. Dzięki temu elektroda łatwiej się zapala, a łuk jest stabilniejszy od samego początku. To zapobiega przywieraniu elektrody do materiału i frustracji, którą znamy z początków nauki spawania.
• Arc Force (Dynamika Łuku): Arc Force to system, który automatycznie stabilizuje łuk spawalniczy. Kiedy łuk staje się zbyt krótki (np. gdy elektroda zbliża się do materiału), funkcja ta dynamicznie zwiększa prąd, zapobiegając wygaszeniu łuku. Z kolei, gdy łuk jest zbyt długi, prąd jest delikatnie obniżany. Dzięki temu spawanie jest płynniejsze, a łuk utrzymuje się stabilnie, nawet jeśli Twoja ręka nie jest jeszcze idealnie stabilna.
• Anti-Stick: To funkcja ratunkowa w sytuacji, gdy elektroda przyklei się do spawanego materiału. Zamiast męczyć się z odrywaniem, ryzykując uszkodzenie elektrody lub uchwytu, Anti-Stick gwałtownie obniża prąd spawania. Pozwala to na łatwe oderwanie elektrody bez jej przegrzewania czy uszkodzenia, co oszczędza czas i materiał.

Bezpieczeństwo podczas spawania: o czym musisz pamiętać?

Spawanie to proces, który, choć fascynujący, wiąże się z wieloma zagrożeniami. Jako spawacz z doświadczeniem, zawsze podkreślam, że bezpieczeństwo jest absolutnym priorytetem. Niezależnie od tego, czy jesteś hobbystą, czy profesjonalistą, musisz być świadomy ryzyka i zawsze stosować odpowiednie środki ochrony. Pamiętaj, że praca ze spawarką to nie zabawa.

• Porażenie prądem: Spawarka generuje wysokie natężenie prądu. Zawsze upewnij się, że sprzęt jest sprawny, kable nie są uszkodzone, a Twoje stanowisko pracy jest suche. Nigdy nie spawaj w mokrym otoczeniu lub w deszczu.
• Promieniowanie UV/IR: Łuk elektryczny emituje intensywne promieniowanie ultrafioletowe (UV) i podczerwone (IR), które jest niezwykle szkodliwe dla oczu i skóry.
  • Ochrona: Zawsze używaj przyłbicy spawalniczej z odpowiednim filtrem. Pamiętaj też o zakrywaniu całej skóry promieniowanie UV może spowodować poparzenia podobne do słonecznych.
• Odpryski gorącego metalu i żużlu: Podczas spawania powstają gorące odpryski, które mogą spowodować poważne oparzenia.
  • Ochrona: Noś odzież ochronną (najlepiej trudnopalną), rękawice spawalnicze oraz zakryte buty.
• Dymy spawalnicze: Dymy powstające podczas spawania zawierają szkodliwe substancje chemiczne i cząstki metalu, które mogą negatywnie wpływać na układ oddechowy.
  • Ochrona: Zapewnij dobrą wentylację stanowiska pracy. W zamkniętych pomieszczeniach używaj wyciągów spawalniczych lub masek filtrujących.
• Pożar: Gorące odpryski i wysoka temperatura mogą łatwo zaprószyć ogień.
  • Zasada: Usuń wszelkie łatwopalne materiały z obszaru spawania. Miej pod ręką gaśnicę.
