Technologia IGBT, czyli tranzystory bipolarne z izolowaną bramką, to prawdziwy kamień milowy w świecie spawalnictwa. Kiedy mówimy o nowoczesnych spawarkach inwertorowych, niemal zawsze mamy na myśli urządzenia oparte właśnie na tym rozwiązaniu. Zrozumienie, czym jest IGBT i jak działa, jest kluczowe dla każdego, kto szuka wydajnej, precyzyjnej i mobilnej spawarki, która sprosta współczesnym wyzwaniom. Pozwala to nie tylko na wybór odpowiedniego sprzętu, ale także na pełne wykorzystanie jego praktycznych korzyści w codziennej pracy.
Technologia IGBT w spawarkach klucz do wydajności i precyzji
- IGBT (Insulated Gate Bipolar Transistor) to nowoczesny tranzystor półprzewodnikowy stosowany w spawarkach inwertorowych.
- Łączy zalety łatwego sterowania (MOSFET) z wysokim napięciem przebicia i szybkością przełączania (tranzystory bipolarne).
- Umożliwia budowę znacznie mniejszych, lżejszych i bardziej energooszczędnych spawarek (sprawność 85-93%).
- Zapewnia wyjątkowo stabilny łuk spawalniczy, co przekłada się na wyższą jakość i estetykę spoiny.
- Umożliwia implementację zaawansowanych funkcji, takich jak Hot Start, Arc Force i Anti-Stick, ułatwiających spawanie.
- Jest to technologia dominująca na rynku, wykorzystywana w około 90% nowoczesnych spawarek inwertorowych.
Rozszyfrowujemy skrót: Technologia tranzystorów, która zmieniła wszystko
IGBT to skrót od Insulated Gate Bipolar Transistor, co po polsku oznacza tranzystor bipolarny z izolowaną bramką. Jest to nowoczesny komponent półprzewodnikowy, który zrewolucjonizował wiele dziedzin elektroniki, w tym spawalnictwo. To, co czyni go tak wyjątkowym, to fakt, że łączy w sobie najlepsze cechy dwóch innych typów tranzystorów: łatwość sterowania, którą znamy z tranzystorów polowych (MOSFET), z wysokim napięciem przebicia i szybkością przełączania, typową dla tranzystorów bipolarnych. Dzięki temu zyskujemy komponent, który jest zarówno wydajny, jak i łatwy do kontrolowania, co jest kluczowe w precyzyjnych zastosowaniach, takich jak spawanie.
Jak to działa? Serce spawarki inwertorowej w prostych słowach
W spawarkach inwertorowych tranzystory IGBT stanowią serce modułu falownika. Ich rola polega na bardzo szybkim przełączaniu prądu z częstotliwością od 20 do nawet 100 kHz. Dzięki temu możliwe jest efektywne przekształcanie prądu stałego na prąd przemienny o wysokiej częstotliwości. Dlaczego to takie ważne? Otóż im wyższa częstotliwość, tym mniejszy i lżejszy może być transformator potrzebny do obniżenia napięcia i zwiększenia prądu spawania. To właśnie dzięki IGBT, zamiast ogromnych i ciężkich transformatorów, możemy mieć w spawarce kompaktowe, lekkie komponenty, co bezpośrednio przekłada się na niewielkie wymiary i niską wagę całego urządzenia. To prawdziwa innowacja, która sprawiła, że spawarki stały się mobilne i dostępne dla każdego.
Transformator vs inwerter: Dlaczego stare, ciężkie spawarki odchodzą do lamusa?
Przez dziesięciolecia spawarki transformatorowe były standardem. Były proste w budowie, ale miały swoje poważne wady. Pojawienie się technologii inwertorowej, a w szczególności tranzystorów IGBT, całkowicie zmieniło rynek. Poniżej przedstawiam kluczowe różnice, które pokazują, dlaczego stare, ciężkie spawarki odchodzą do lamusa:
| Cecha | Spawarka Transformatorowa | Spawarka Inwertorowa (IGBT) |
|---|---|---|
| Waga | 20-50 kg (często więcej) | 5-8 kg (nawet do 20 kg dla mocniejszych modeli) |
| Wymiary | Duże, nieporęczne | Kompaktowe, łatwe do przenoszenia |
| Sprawność energetyczna | 60-75% | 85-93% |
| Pobór mocy | Znacznie wyższy | Niski, oszczędny |
| Stabilność łuku | Trudniejsza do kontroli, mniej stabilny łuk | Bardzo stabilny łuk, precyzyjna kontrola |
| Funkcje dodatkowe | Brak lub bardzo podstawowe | Hot Start, Arc Force, Anti-Stick, synergia, puls |
| Jakość spoiny | Zależna od umiejętności, często mniej estetyczna | Wysoka jakość, estetyka, powtarzalność |
Jak widać, technologia IGBT przyczyniła się do wyparcia tradycyjnych transformatorów z rynku, oferując użytkownikom znacznie lepsze parametry pracy i komfort. To właśnie dzięki niej możemy cieszyć się nowoczesnymi, wydajnymi i łatwymi w obsłudze spawarkami.
Kluczowe zalety spawarek IGBT, które docenisz w pracy
Moc wagi piórkowej: Koniec z dźwiganiem ciężkiego sprzętu
Jedną z najbardziej odczuwalnych zalet spawarek opartych na technologii IGBT jest ich niesamowita lekkość i kompaktowe wymiary. Pamiętam czasy, kiedy spawarka ważąca 30-40 kg była normą. Dziś, dzięki IGBT, typowa spawarka inwertorowa waży zaledwie 5-8 kg, a nawet mocniejsze modele rzadko przekraczają 15-20 kg. To ogromna różnica! Taka mobilność diametralnie zmienia komfort pracy. Możesz łatwo przetransportować urządzenie na plac budowy, zabrać je na dach, do ciasnej piwnicy czy po prostu przestawiać w warsztacie bez wysiłku. Dla mnie osobiście możliwość swobodnego przemieszczania się ze sprzętem to jedna z największych zalet, która zwiększa elastyczność i efektywność pracy spawacza.Niższe rachunki za prąd: Jak wysoka sprawność przekłada się na oszczędności?
Wysoka sprawność energetyczna to kolejny argument przemawiający za spawarkami IGBT. Podczas gdy tradycyjne spawarki transformatorowe charakteryzują się sprawnością rzędu 60-75% (co oznacza, że spora część energii zamienia się w ciepło i jest marnowana), spawarki IGBT osiągają imponujące 85-93% sprawności. Co to oznacza w praktyce? Mniejszy pobór mocy z sieci, nawet o 30-40%! To nie tylko ulga dla środowiska, ale przede wszystkim dla Twojego portfela. Przy intensywnym użytkowaniu spawarki, różnica w rachunkach za prąd może być naprawdę znacząca. Dla mnie to jasny sygnał, że inwestycja w nowoczesną spawarkę IGBT szybko się zwraca.Idealnie równa spoina bez wysiłku: Sekret stabilnego łuku spawalniczego
Precyzyjna, elektroniczna kontrola parametrów spawania, możliwa dzięki technologii IGBT, to gwarancja niezwykle stabilnego łuku spawalniczego. Niezależnie od drobnych wahań napięcia w sieci czy niewielkich zmian odległości elektrody od materiału, spawarka inwertorowa z IGBT potrafi utrzymać łuk w ryzach. Dzięki temu praca staje się znacznie łatwiejsza i przyjemniejsza, nawet dla mniej doświadczonych spawaczy. Efektem jest wyższa jakość, estetyka i powtarzalność spoiny. Koniec z nierównymi, poszarpanymi spawami z IGBT możesz liczyć na gładkie i mocne połączenia, które wyglądają profesjonalnie.Inteligentni asystenci spawacza: Hot Start, Arc Force i Anti-Stick pod lupą
Technologia IGBT otwiera drzwi do implementacji zaawansowanych funkcji, które znacząco ułatwiają proces spawania. To prawdziwi "asystenci", którzy sprawiają, że praca jest bardziej komfortowa i efektywna. Oto najważniejsze z nich:
- Hot Start: To funkcja, która ułatwia zajarzenie łuku. Na początku spawania, przez ułamek sekundy, spawarka automatycznie zwiększa prąd. Dzięki temu elektroda nie przywiera do materiału, a łuk zapala się szybko i stabilnie. To nieoceniona pomoc, zwłaszcza przy trudnych do zajarzenia elektrodach lub w przypadku pracy z wilgotnym materiałem.
- Arc Force: Ta funkcja odpowiada za stabilizację łuku spawalniczego i zapobieganie jego wygaszaniu. W momencie, gdy elektroda zbliża się do materiału, a łuk mógłby się skrócić i zgasnąć, spawarka automatycznie zwiększa prąd. Dzięki temu łuk jest utrzymywany, a spawanie przebiega płynnie, bez niepotrzebnych przerw.
- Anti-Stick: Chyba każdy spawacz zna frustrację, gdy elektroda przywiera do spawanego materiału. Funkcja Anti-Stick rozwiązuje ten problem. W przypadku zwarcia (czyli przyklejenia elektrody), spawarka automatycznie obniża prąd do minimalnego poziomu. Dzięki temu elektroda nie nagrzewa się nadmiernie, nie uszkadza się, a jej oderwanie od materiału jest znacznie łatwiejsze i bezpieczniejsze.
Te inteligentne funkcje sprawiają, że spawanie staje się prostsze, szybsze i bardziej efektywne, a ryzyko błędów jest minimalizowane.

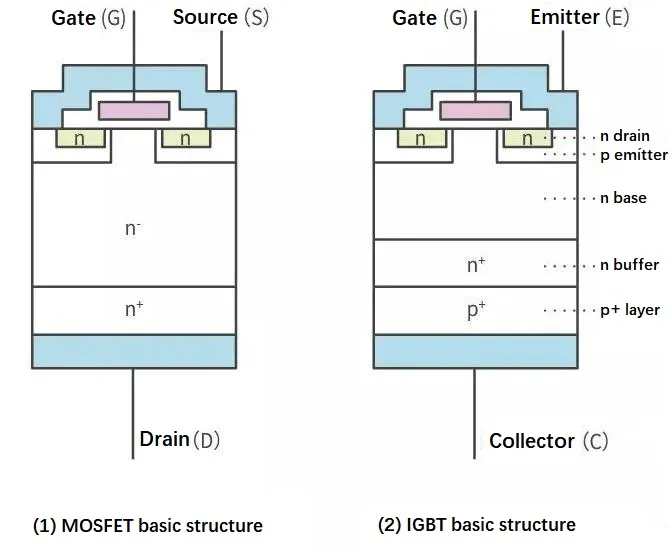

IGBT czy MOSFET? Porównanie technologii w spawarkach
Moc i napięcie (IGBT) czy szybkość przełączania (MOSFET)?
Kiedyś, zanim IGBT stały się tak powszechne, w spawarkach inwertorowych często stosowano tranzystory MOSFET. Oba typy tranzystorów pełnią podobną funkcję, ale mają nieco inne charakterystyki. Tranzystory MOSFET są znane ze swojej bardzo dużej szybkości przełączania, co jest zaletą w niektórych zastosowaniach. Jednakże, jeśli chodzi o spawarki, to IGBT lepiej radzą sobie z wyższymi napięciami i prądami. To właśnie ta cecha czyni je idealnymi do budowy mocniejszych urządzeń spawalniczych, które muszą pracować z dużymi obciążeniami. MOSFET-y nadal są używane, ale raczej w urządzeniach o niższej mocy. Szacuje się, że obecnie IGBT to technologia dominująca, wykorzystywana w około 90% nowoczesnych spawarek inwertorowych dostępnych na rynku. Dla mnie to jasny sygnał, że IGBT to sprawdzone i przyszłościowe rozwiązanie.
Różnice w cenie i niezawodności: Co mówią portfel i doświadczenie serwisantów?
Jeśli chodzi o cenę, spawarki oparte na technologii IGBT mogą być niekiedy nieco droższe w zakupie niż ich odpowiedniki z MOSFET-ami, choć różnice te zacierają się wraz z rozwojem technologii. Warto jednak pamiętać, że wyższa efektywność energetyczna IGBT może przekładać się na niższe koszty eksploatacji w dłuższej perspektywie, co dla wielu profesjonalistów jest kluczowe. Z punktu widzenia niezawodności, obie technologie są bardzo dojrzałe, a awaryjność zależy w dużej mierze od jakości wykonania całej spawarki, a nie tylko od typu tranzystora. Moje doświadczenie serwisowe pokazuje, że dla większości użytkowników, zwłaszcza tych, którzy nie są elektronikami, różnice w odczuciach podczas pracy między dobrze wykonaną spawarką IGBT a MOSFET są minimalne. Ważniejsza jest ogólna jakość i funkcjonalność urządzenia.
Werdykt dla spawacza: Kiedy IGBT jest bezkonkurencyjnym wyborem?
Podsumowując, spawarka oparta na technologii IGBT jest dziś bezkonkurencyjnym wyborem w większości scenariuszy. Jej wszechstronność sprawia, że doskonale sprawdza się w różnych metodach spawania, takich jak MMA (spawanie elektrodą otuloną), MIG/MAG (spawanie w osłonie gazów) czy TIG (spawanie elektrodą wolframową w osłonie gazów). Dzięki swojej wydajności, precyzji i mobilności, spawarki IGBT znajdują zastosowanie w:
- Przemyśle motoryzacyjnym: do napraw karoserii i konstrukcji.
- Budownictwie: do montażu konstrukcji stalowych i prac instalacyjnych.
- Produkcji maszyn: gdzie wymagana jest wysoka jakość i powtarzalność spoin.
- Warsztatach rzemieślniczych i usługowych: do szerokiego zakresu prac.
- Gospodarstwach domowych i hobbystycznych: ze względu na łatwość obsługi i kompaktowe rozmiary.
Niezależnie od tego, czy jesteś profesjonalistą, czy majsterkowiczem, spawarka IGBT zapewni Ci komfort pracy i doskonałe rezultaty.
Jak wybrać spawarkę IGBT? Praktyczny poradnik
Amperaż i cykl pracy: Jak dopasować parametry do planowanych zadań?
Wybierając spawarkę IGBT, kluczowe jest zwrócenie uwagi na dwa podstawowe parametry: amperaż (prąd spawania) i cykl pracy. Amperaż określa maksymalny prąd, jaki spawarka jest w stanie dostarczyć. Im grubszy materiał chcesz spawać, tym wyższy prąd będzie potrzebny. Dla dorywczych prac w garażu wystarczy spawarka o prądzie 140-160 A, ale do spawania grubszych profili czy intensywnej pracy w warsztacie, warto rozważyć modele 200 A i więcej. Cykl pracy (ang. duty cycle) to procent czasu, przez jaki spawarka może pracować z maksymalnym prądem w ciągu 10 minut, zanim będzie musiała ostygnąć. Na przykład, cykl pracy 60% przy 200 A oznacza, że możesz spawać przez 6 minut z pełną mocą, a następnie musisz zrobić 4 minuty przerwy. Dla prac hobbystycznych niższy cykl pracy jest akceptowalny, ale do ciągłej pracy w warsztacie lub na budowie, szukaj urządzeń z wysokim cyklem pracy (np. 60% lub 80% przy pożądanym prądzie).
Spawanie w garażu, warsztacie czy na budowie? Dobierz model do swoich potrzeb
Charakter i miejsce wykonywanych prac mają ogromne znaczenie przy wyborze spawarki IGBT. Jeśli szukasz sprzętu do sporadycznych napraw w garażu czy drobnych projektów hobbystycznych, postaw na lekkie i proste w obsłudze modele, często jednofazowe (230V), które są łatwe do przenoszenia i nie zajmują wiele miejsca. Do zastosowań warsztatowych, gdzie spawanie jest częstsze i bardziej zróżnicowane, warto zainwestować w bardziej wydajne urządzenia, często z możliwością podłączenia do sieci trójfazowej (400V), oferujące większy cykl pracy i szerszy zakres prądowy. Na budowę, gdzie mobilność jest kluczowa, a warunki bywają trudne, idealne będą kompaktowe, ale wytrzymałe spawarki, często wyposażone w dodatkowe zabezpieczenia przed kurzem i wilgocią. Niezależnie od potrzeb, wszechstronność spawarek IGBT sprawia, że bez problemu znajdziesz model dopasowany do Twoich wymagań.
Na jakie dodatkowe funkcje (np. synergia, puls) warto zwrócić uwagę?
W bardziej zaawansowanych spawarkach IGBT, zwłaszcza tych przeznaczonych dla profesjonalistów, znajdziesz szereg dodatkowych funkcji, które mogą znacząco usprawnić pracę:
- Sterowanie synergiczne: To prawdziwy game changer. Po wybraniu rodzaju gazu, materiału i grubości drutu/elektrody, spawarka automatycznie dobiera optymalne parametry spawania (np. napięcie, prędkość podawania drutu). To ogromne ułatwienie, które pozwala szybko rozpocząć pracę i uzyskać doskonałą spoinę, nawet jeśli nie jesteś ekspertem w ustawianiu parametrów.
- Funkcja puls: Dostępna głównie w spawarkach TIG i MIG/MAG. Polega na cyklicznym przełączaniu prądu spawania między wartością bazową a wartością szczytową. Dzięki temu zyskujesz lepszą kontrolę nad łukiem, mniejsze odkształcenia materiału (szczególnie przy spawaniu cienkich blach), a także estetyczniejsze i mocniejsze spoiny, zwłaszcza przy spawaniu aluminium i stali nierdzewnej.
- Pamięć ustawień: Możliwość zapisania ulubionych lub często używanych parametrów spawania. To oszczędność czasu i gwarancja powtarzalności.
- Tryb 2T/4T: W trybie 2T łuk jest aktywny tak długo, jak trzymasz przycisk na uchwycie. W trybie 4T łuk zapala się po naciśnięciu i gaśnie po ponownym naciśnięciu, co jest wygodne przy długich spoinach i pozwala odciążyć dłoń.
Warto rozważyć te funkcje, jeśli planujesz zaawansowane prace i cenisz sobie komfort oraz precyzję.
Przyszłość spawalnictwa: Czy technologia IGBT to szczyt możliwości?
Co nas czeka za rogiem? O cyfryzacji i inteligentnych systemach w spawarkach
Technologia IGBT, choć już bardzo zaawansowana, nieustannie ewoluuje, a jej rozwój idzie w parze z szerszymi trendami w przemyśle. Dziś obserwujemy dynamiczną cyfryzację spawalnictwa. Spawarki stają się coraz bardziej inteligentne, wyposażone w zaawansowane procesory i oprogramowanie. Sterowanie synergiczne, o którym wspominałem, to tylko początek. Coraz częściej pojawiają się rozwiązania z zakresu IoT (Internet Rzeczy), gdzie spawarki mogą być połączone z siecią, monitorowane zdalnie, a nawet aktualizowane o nowe funkcje. Możliwość analizy danych spawalniczych w czasie rzeczywistym, diagnostyka usterek online czy integracja z systemami zarządzania produkcją to kierunki, w których zmierza spawalnictwo. Dzięki IGBT, które zapewniają stabilną i precyzyjną podstawę elektroniczną, te wszystkie innowacje stają się możliwe.
Przeczytaj również: Dobór agregatu do spawarki: Uniknij awarii i spawaj stabilnie!
Dlaczego spawarka IGBT to dziś najbezpieczniejsza i najbardziej przyszłościowa inwestycja?
Dla mnie wybór spawarki opartej na technologii IGBT to obecnie najbardziej rozsądna i przyszłościowa decyzja. Jak już wspomniałem, oferuje ona niezrównaną wydajność energetyczną, co przekłada się na realne oszczędności. Jej mobilność i kompaktowe rozmiary sprawiają, że praca staje się znacznie bardziej komfortowa i elastyczna. Co więcej, precyzyjna kontrola łuku gwarantuje wysoką jakość i estetykę spoiny, co jest kluczowe zarówno dla profesjonalistów, jak i hobbystów. Zaawansowane funkcje, takie jak Hot Start, Arc Force czy Anti-Stick, znacząco ułatwiają spawanie, minimalizując ryzyko błędów. Biorąc pod uwagę dominującą pozycję tej technologii na rynku i jej potencjał rozwojowy w kierunku cyfryzacji i inteligentnych systemów, inwestycja w spawarkę IGBT to pewność, że sprzęt będzie służył nam przez lata, będąc zawsze na bieżąco z najnowszymi standardami w spawalnictwie.
