Jak wygląda dźwig budowlany? Przewodnik po konstrukcji żurawi wieżowych i samojezdnych
- W języku potocznym "dźwig" i "żuraw" są często używane zamiennie, a artykuł skupia się na budowie żurawi.
- Wyróżniamy głównie żurawie wieżowe (stacjonarne) i żurawie samojezdne (mobilne), różniące się konstrukcją i zastosowaniem.
- Żuraw wieżowy składa się z podstawy, masztu, obrotnicy, wysięgnika z wodzakiem, przeciwwagi i kabiny operatora.
- Żuraw samojezdny posiada mobilne podwozie, teleskopowy wysięgnik, pomost obrotowy, podpory stabilizujące i przeciwwagę.
- Działanie dźwigów opiera się na zasadzie dźwigni i równowagi, z kluczową rolą przeciwwagi.
- Bezpieczeństwo pracy gwarantują specjalistyczne systemy i uprawnienia operatorów UDT.
Dlaczego potocznie mylimy te pojęcia?
W mojej praktyce zawodowej zauważyłem, że terminy "dźwig" i "żuraw" są w języku potocznym używane zamiennie, co często prowadzi do pewnych nieporozumień. Warto wyjaśnić, że "dźwig" to szersze pojęcie, które odnosi się do każdego urządzenia służącego do podnoszenia i przemieszczania ładunków w pionie i poziomie. Może to być winda, suwnica, a także właśnie żuraw. Natomiast "żuraw" to specyficzny typ dźwigu, charakteryzujący się wysięgnikiem, który pozwala na manipulowanie ładunkiem w znacznym zasięgu. W kontekście budownictwa, kiedy mówimy o "dźwigu", niemal zawsze mamy na myśli właśnie żuraw czy to wieżowy, czy samojezdny. Dlatego też ten artykuł skupi się na budowie i wyglądzie żurawi, jako najbardziej reprezentatywnych maszyn w tej kategorii.
Jakie maszyny budowlane kryją się pod wspólną nazwą "dźwig"?
Pod wspólną, potoczną nazwą "dźwig" kryje się cała gama imponujących maszyn budowlanych, z których każda ma swoje specyficzne zastosowanie i wygląd. Oto główne typy, które warto znać:
- Żurawie wieżowe: To ikony miejskich placów budowy, charakteryzujące się wysokim, kratownicowym masztem i długim wysięgnikiem. Są stacjonarne, montowane na czas budowy i demontowane po jej zakończeniu. Idealne do wznoszenia wysokich budynków.
- Żurawie samojezdne/mobilne: Bardzo wszechstronne maszyny na podwoziu kołowym lub gąsienicowym, które mogą samodzielnie przemieszczać się po placu budowy lub między różnymi lokalizacjami. Posiadają teleskopowy wysięgnik, co pozwala na szybkie dostosowanie długości ramienia do potrzeb.
- Mini-żurawie ("pająki"): Kompaktowe i lekkie żurawie, które dzięki swojej budowie z rozkładanymi podporami przypominają pająka. Są idealne do pracy w ciasnych przestrzeniach, wewnątrz budynków lub na delikatnym podłożu.
- Żurawie HDS (hydrauliczne dźwigi samochodowe): To dźwigi montowane na podwoziu ciężarówki. Służą głównie do załadunku, rozładunku i transportu materiałów. Ich kompaktowa konstrukcja i mobilność sprawiają, że są niezastąpione w transporcie i dystrybucji.
- Żurawie portowe i kolejowe: Specjalistyczne maszyny przeznaczone do przeładunku kontenerów i innych ciężkich ładunków w portach morskich i rzecznych, a także do prac na torach kolejowych. Charakteryzują się bardzo dużą nośnością i zasięgiem.
Anatomia ikony budownictwa: Jak wygląda żuraw wieżowy

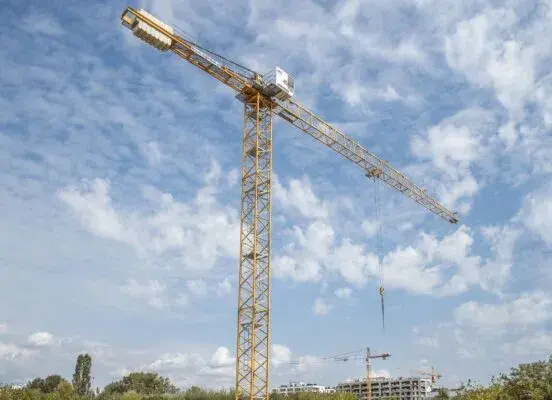

Żuraw wieżowy to bez wątpienia jeden z najbardziej rozpoznawalnych symboli nowoczesnego budownictwa. Jego imponująca sylwetka dominuje nad placami budowy, a zrozumienie jego konstrukcji pozwala docenić inżynieryjny geniusz, który za nim stoi. Przyjrzyjmy się bliżej jego głównym elementom.
Solidny fundament: Czym jest podstawa i dlaczego jest tak ważna?
Każdy żuraw wieżowy musi mieć solidny fundament, który stanowi jego podstawę. Może to być masywny fundament betonowy wylewany bezpośrednio w ziemi lub specjalna rama krzyżowa obciążona ciężkimi balastami. Niezależnie od typu, rola podstawy jest kluczowa: to ona kotwiczy całą maszynę do podłoża, zapewniając jej absolutną stabilność. Bez odpowiednio zaprojektowanej i wykonanej podstawy, nawet najmniejsze obciążenie mogłoby doprowadzić do przewrócenia się całej konstrukcji, dlatego jest to jeden z najważniejszych elementów bezpieczeństwa.
Droga ku niebu: Jak zbudowany jest maszt (wieża)?

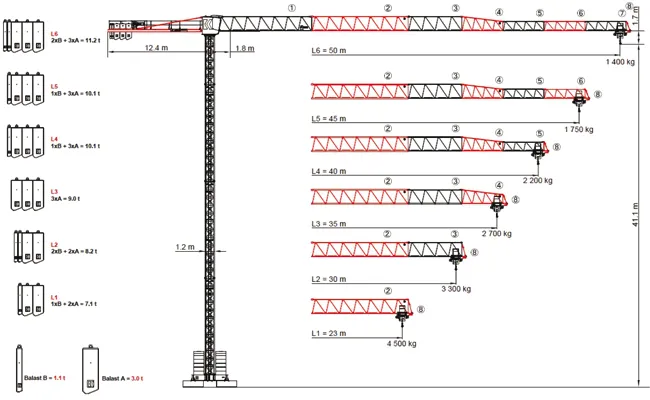

Maszt, często nazywany wieżą, to pionowa, kratownicowa konstrukcja, która stanowi "kręgosłup" żurawia wieżowego. Składa się z wielu segmentów, które są ze sobą łączone podczas montażu, co pozwala na regulację wysokości roboczej dźwigu. Im wyższy maszt, tym wyżej żuraw może podnosić ładunki. Jego kratownicowa budowa zapewnia jednocześnie lekkość i ogromną wytrzymałość na ściskanie i zginanie, co jest niezbędne do przenoszenia obciążeń od wysięgnika i przeciwwagi.
Serce maszyny: Za co odpowiada obrotnica na szczycie wieży?
Na szczycie masztu, tuż pod wysięgnikiem, znajduje się obrotnica mechanizm, który jest prawdziwym "sercem" maszyny. To dzięki niemu cała górna część żurawia, czyli wysięgnik, przeciwwysięgnik i kabina, może obracać się o pełne 360 stopni. Obrotnica składa się z potężnego łożyska wieńcowego i układu napędowego, zazwyczaj silnika elektrycznego z przekładnią. Umożliwia ona precyzyjne pozycjonowanie ładunku w dowolnym punkcie w zasięgu pracy żurawia, co jest absolutnie kluczowe na placu budowy.
Potężne ramię robocze: Rola wysięgnika i poruszającego się po nim wózka (wodzaka)
Wysięgnik to długie, poziome ramię robocze żurawia wieżowego, które wystaje z obrotnicy. To właśnie na nim zawieszony jest ładunek. Po wysięgniku porusza się specjalny wózek, zwany wodzakiem, na którym zamontowany jest hak. Wodzak umożliwia zmianę odległości haka od osi obrotu żurawia, a tym samym regulację zasięgu pracy. Dzięki temu operator może precyzyjnie umieścić ładunek w wybranym miejscu, nawet jeśli znajduje się ono daleko od masztu. Wysięgniki są konstruowane tak, aby wytrzymać ogromne siły rozciągające i ściskające.
Sztuka równowagi: Czym jest przeciwwaga i dlaczego dźwig się nie przewraca?
Kluczowym elementem, który zapobiega przewróceniu się żurawia, jest przeciwwaga. Są to ciężkie, betonowe bloki umieszczone na krótszym ramieniu, zwanym przeciwwysięgnikiem, po przeciwnej stronie obrotnicy niż główny wysięgnik. Działanie przeciwwagi opiera się na zasadzie dźwigni i równowagi. Kiedy żuraw podnosi ciężki ładunek na wysięgniku, przeciwwaga tworzy moment obrotowy w przeciwnym kierunku, równoważąc moment siły generowany przez ładunek. Dzięki temu cała konstrukcja pozostaje stabilna, a operator może bezpiecznie manewrować nawet bardzo ciężkimi elementami.
Okiem operatora: Co kryje się w kabinie zawieszonej na wysokości?
Kabina operatora to prawdziwe "centrum dowodzenia" żurawia wieżowego. Zazwyczaj jest ona umieszczona na szczycie masztu, tuż przy obrotnicy i wysięgniku, co zapewnia operatorowi doskonałą widoczność całego placu budowy i podnoszonego ładunku. Wewnątrz kabiny znajdują się ergonomiczne pulpity sterownicze, joysticki, monitory pokazujące parametry pracy (np. obciążenie, zasięg, wysokość) oraz systemy komunikacji. To właśnie stąd operator, posiadający specjalistyczne uprawnienia UDT, precyzyjnie kontroluje każdy ruch maszyny, dbając o bezpieczeństwo i efektywność pracy.
Siła i mobilność w jednym: Jak rozpoznać dźwig samojezdny
Żurawie samojezdne to maszyny, które łączą w sobie potężną siłę podnoszenia z niezwykłą mobilnością. W przeciwieństwie do stacjonarnych żurawi wieżowych, te pojazdy mogą szybko przemieszczać się między placami budowy i po nich, co czyni je niezastąpionymi w wielu projektach. Przyjrzyjmy się ich charakterystycznym cechom.
Fundament na kołach: Rola podwozia i potężnych podpór stabilizujących

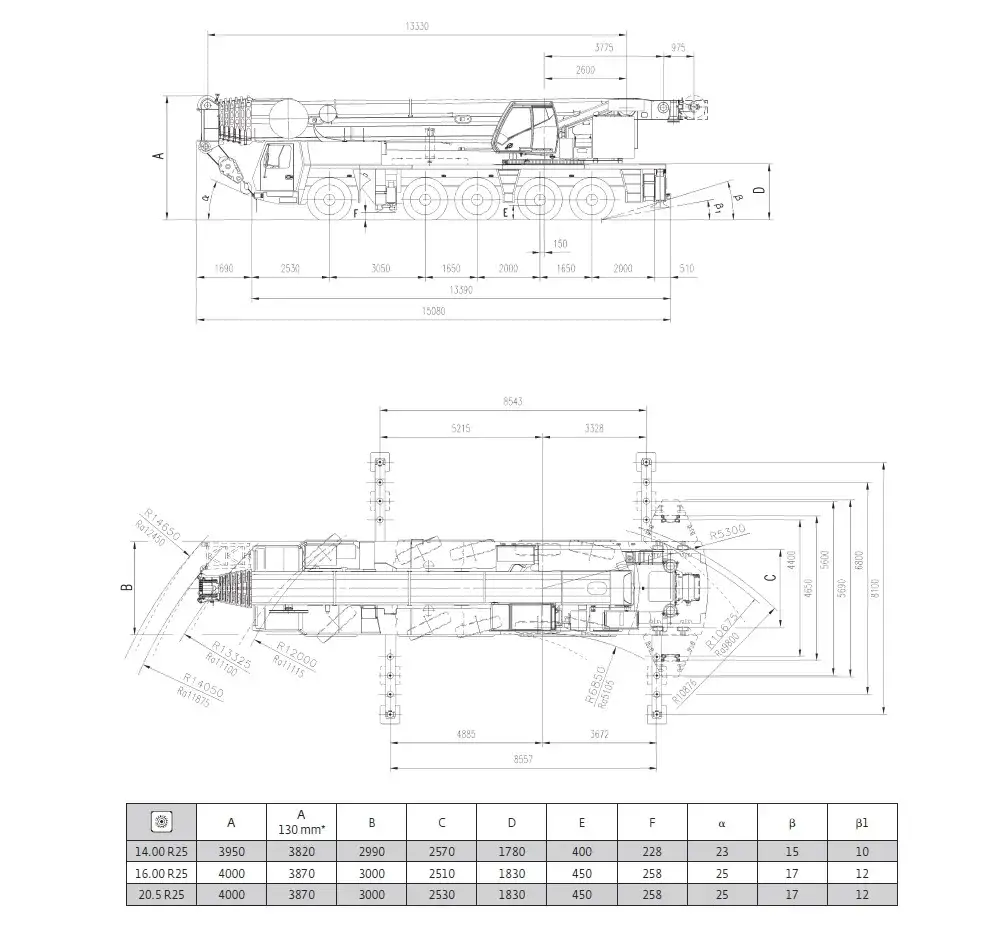

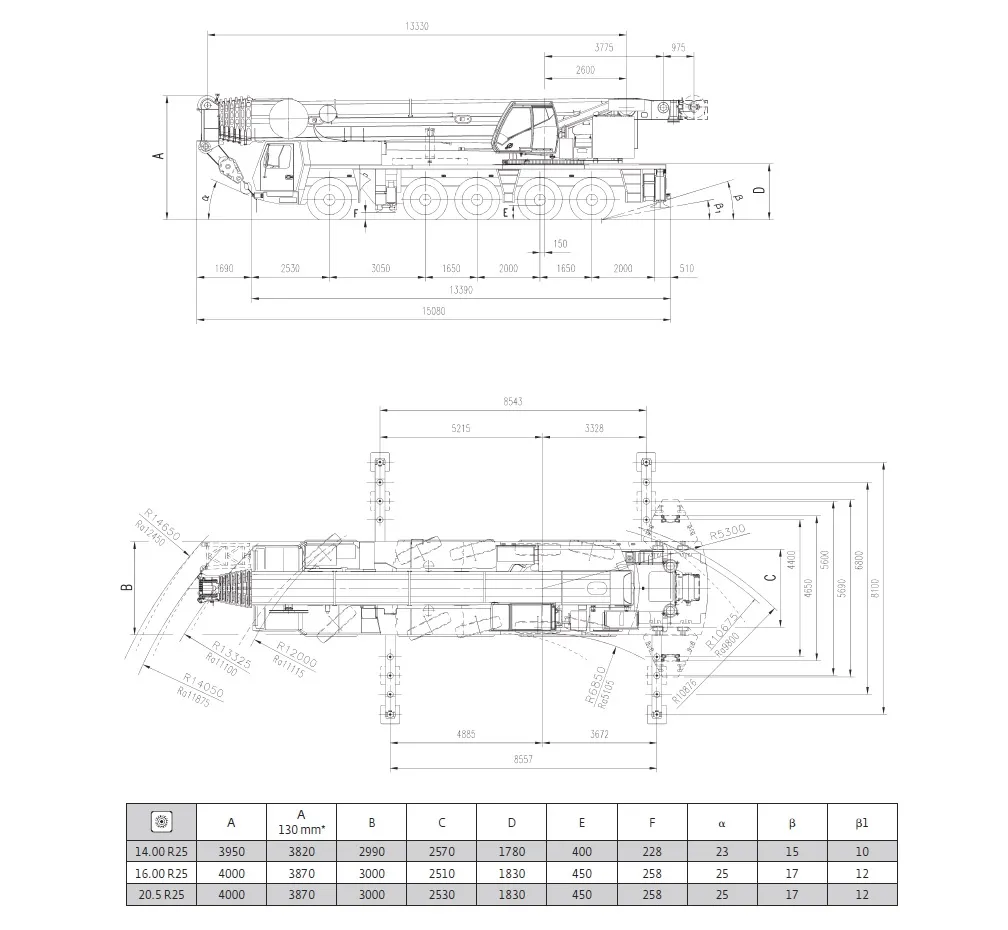

Kluczowym elementem żurawia samojezdnego jest jego podwozie, które może być kołowe (często wieloosiowe, przystosowane do jazdy po drogach publicznych) lub gąsienicowe (do pracy w trudnym terenie). Podwozie zapewnia maszynie mobilność, ale podczas pracy jego rola się zmienia. Wtedy do gry wchodzą hydraulicznie wysuwane podpory stabilizujące, potocznie nazywane "łapami". Te potężne elementy poszerzają podstawę żurawia, rozkładając ciężar na większej powierzchni i zapewniając mu niezbędną stabilność. Bez ich wysunięcia praca z ładunkiem jest niemożliwa ze względów bezpieczeństwa.
Wysięgnik, który rośnie w oczach: Magia teleskopowej konstrukcji
To, co najbardziej wyróżnia żurawie samojezdne, to ich wysięgnik teleskopowy. Jest to składana, wielosegmentowa konstrukcja, która może być hydraulicznie wysuwana i wsuwana na wymaganą długość. Dzięki temu operator może szybko dostosować zasięg i wysokość podnoszenia do konkretnego zadania, bez konieczności skomplikowanego montażu dodatkowych elementów. Elastyczność teleskopowego wysięgnika sprawia, że żurawie samojezdne są niezwykle uniwersalne i efektywne w różnorodnych warunkach.
Centrum dowodzenia na platformie: Czym jest pomost obrotowy?
Na podwoziu żurawia samojezdnego zamontowany jest pomost obrotowy. To właśnie na tej platformie osadzony jest wysięgnik, kabina operatora oraz przeciwwaga. Pomost obrotowy, podobnie jak obrotnica w żurawiu wieżowym, umożliwia obrót całej górnej części maszyny, co pozwala na precyzyjne manewrowanie ładunkiem w promieniu 360 stopni. Kabina operatora jest zazwyczaj zintegrowana z pomostem obrotowym, co daje operatorowi pełną kontrolę nad ruchami wysięgnika i obrotem.
Kluczowe różnice w wyglądzie: Żuraw wieżowy vs. samojezdny w pigułce
Chociaż oba typy maszyn służą do podnoszenia ładunków, ich wygląd i konstrukcja znacząco się różnią. Oto kluczowe różnice, które pozwalają je rozpoznać:
- Mobilność: Żuraw wieżowy jest stacjonarny, montowany w jednym miejscu na czas budowy. Żuraw samojezdny jest mobilny, porusza się na własnym podwoziu.
- Typ wysięgnika: Żuraw wieżowy ma zazwyczaj stały wysięgnik (poziomy, z wodzakiem) lub wychylny. Żuraw samojezdny posiada charakterystyczny wysięgnik teleskopowy, który wysuwa się i wsuwa.
- Stabilizacja: Żuraw wieżowy jest kotwiczony do fundamentu lub balastowany. Żuraw samojezdny stabilizuje się hydraulicznie wysuwanymi podporami ("łapami").
- Wysokość: Żurawie wieżowe mogą osiągać znacznie większe wysokości robocze dzięki segmentowemu masztowi. Żurawie samojezdne mają ograniczoną wysokość, choć ich zasięg poziomy może być imponujący.
- Kabina operatora: W żurawiu wieżowym kabina jest często wysoko na maszcie. W żurawiu samojezdnym kabina jest zazwyczaj zintegrowana z pomostem obrotowym, bliżej ziemi.
- Ogólna budowa: Żuraw wieżowy to smukła, wysoka konstrukcja. Żuraw samojezdny to bardziej zwarta, masywna maszyna na podwoziu pojazdu.
Nie tylko wieżowce: Inne rodzaje dźwigów, które warto znać
Rynek dźwigów jest znacznie szerszy niż tylko żurawie wieżowe i samojezdne. Istnieją specjalistyczne maszyny, które są projektowane do konkretnych zadań, często w bardzo specyficznych warunkach. Poznajmy kilka z nich.
HDS, czyli dźwig na ciężarówce: Jak wygląda i do czego służy?
Dźwigi HDS, czyli hydrauliczne dźwigi samochodowe, to niezwykle praktyczne maszyny montowane bezpośrednio na podwoziu ciężarówki. Ich wygląd jest charakterystyczny: zazwyczaj mają składany wysięgnik przegubowy, który w pozycji transportowej jest złożony za kabiną kierowcy lub z tyłu pojazdu. Służą przede wszystkim do załadunku i rozładunku towarów na ciężarówkę oraz do ich krótkodystansowego przemieszczania na placu budowy lub w magazynie. Są niezastąpione w transporcie materiałów budowlanych, palet czy kontenerów, oferując dużą elastyczność i mobilność.
Mini-żurawie "pająki": Kompaktowi siłacze do zadań specjalnych
Mini-żurawie, potocznie nazywane "pająkami", to prawdziwi kompaktowi siłacze. Ich nazwa pochodzi od charakterystycznych, rozsuwanych podpór, które przypominają nogi pająka i zapewniają stabilność na nierównym terenie. Są znacznie mniejsze i lżejsze niż tradycyjne żurawie, co pozwala im na pracę w trudno dostępnych miejscach, wewnątrz budynków, na dachach, a nawet na delikatnych podłożach. Mimo niewielkich rozmiarów, potrafią podnosić zaskakująco ciężkie ładunki, co czyni je idealnymi do montażu szkła, konstrukcji stalowych czy prac konserwacyjnych w ograniczonych przestrzeniach.
Specjaliści od ciężkich zadań: Krótki przegląd dźwigów portowych i gąsienicowych
W świecie dźwigów istnieją także prawdziwi giganci, przeznaczeni do najbardziej wymagających zadań. Dźwigi portowe to ogromne konstrukcje, często torowe lub na specjalnych podwoziach, służące do przeładunku kontenerów i innych ładunków masowych ze statków na ląd i odwrotnie. Charakteryzują się bardzo dużym zasięgiem i udźwigiem. Z kolei dźwigi gąsienicowe to potężne maszyny na podwoziu gąsienicowym, które są w stanie poruszać się po bardzo trudnym, niestabilnym terenie. Są używane do podnoszenia ekstremalnie ciężkich ładunków, takich jak elementy mostów, turbiny wiatrowe czy moduły przemysłowe, oferując jednocześnie dużą stabilność i siłę uciągu.
Jak to wszystko działa? Mechanizmy, liny i systemy bezpieczeństwa dźwigów
Za imponującym wyglądem dźwigów kryje się skomplikowana inżynieria, która pozwala im na bezpieczne i efektywne wykonywanie zadań. Zrozumienie mechanizmów napędowych, systemów linowych i zabezpieczeń jest kluczowe, aby docenić te maszyny.
Co wprawia dźwig w ruch? Rola silników i układów hydraulicznych
Dźwigi są napędzane przez potężne silniki, które mogą być elektryczne (szczególnie w żurawiach wieżowych) lub spalinowe (w żurawiach samojezdnych). Te silniki zasilają kluczowe układy maszyny. Po pierwsze, napędzają wciągarki bębny, na które nawijane są liny stalowe, odpowiedzialne za podnoszenie i opuszczanie ładunków. Po drugie, zasilają układy hydrauliczne, które są sercem większości ruchów dźwigu. To właśnie hydraulika odpowiada za wysuwanie wysięgnika teleskopowego, obrót pomostu, stabilizację maszyny za pomocą podpór oraz precyzyjne ruchy wysięgnika wychylnego. Płynność i siła ruchów dźwigu to w dużej mierze zasługa właśnie tych zaawansowanych systemów.
Stalowe żyły: Jak system lin i haków podnosi wielotonowe ładunki?
Kluczowym elementem każdego dźwigu jest system stalowych lin i zblocza hakowego. Liny, wykonane z wysokowytrzymałej stali, są nawinięte na bębny wciągarek i przechodzą przez system kół pasowych (zbloczy), które znajdują się na końcu wysięgnika oraz w samym haku. Dzięki temu układowi, siła potrzebna do podniesienia ładunku jest rozłożona, a operator może precyzyjnie kontrolować ruch haka. Hak, często wyposażony w specjalne zabezpieczenia, jest miejscem, do którego mocuje się ładunek. Cały system lin i zbloczy jest regularnie kontrolowany i konserwowany, ponieważ jego niezawodność jest absolutnie krytyczna dla bezpieczeństwa pracy.
