W dzisiejszym świecie, gdzie pionowy transport stał się nieodłącznym elementem naszej codzienności, dźwigi odgrywają kluczową rolę. Od budynków mieszkalnych, przez biurowce, szpitale, aż po place budowy te zaawansowane urządzenia zapewniają nam bezpieczeństwo, komfort i efektywność w przemieszczaniu się oraz transporcie towarów. Moją intencją jest, aby ten artykuł dostarczył Państwu kompleksowej wiedzy na temat dźwigów: od ich precyzyjnej definicji, przez różnorodne typy i zasady działania, po kluczowe zastosowania oraz regulacje prawne obowiązujące w Polsce. Zrozumienie tych aspektów jest fundamentalne nie tylko dla specjalistów z branży, ale dla każdego, kto ceni sobie bezpieczeństwo i sprawność w otaczającej nas przestrzeni.
Dźwig to urządzenie do pionowego transportu osób lub towarów poznaj jego rodzaje, działanie i zasady bezpieczeństwa
- Dźwig to urządzenie dźwignicowe do pionowego przemieszczania osób lub towarów w kabinach/platformach po sztywnych prowadnicach, podlegające dozorowi UDT.
- Kluczowe rozróżnienie: Dźwig porusza się wyłącznie w pionie, żuraw także w poziomie.
- Wyróżniamy dźwigi osobowe, towarowe (małe i duże), budowlane, szpitalne oraz dla osób niepełnosprawnych.
- Działanie opiera się na napędzie (elektrycznym lub hydraulicznym), systemie prowadnic, kabinie, przeciwwadze i linach, kontrolowanych przez zaawansowane systemy sterowania.
- W Polsce bezpieczeństwo dźwigów nadzoruje UDT, wymagając regularnych przeglądów i specjalnych uprawnień do obsługi i konserwacji.
- Nowoczesne dźwigi cechuje inteligentne sterowanie, energooszczędność (rekuperacja) i optymalizacja ruchu, co zwiększa ich efektywność i ekologiczność.
Czym jest dźwig? Definicja i kluczowe zastosowania
Dźwig, winda, a może żuraw? Wyjaśniamy fundamentalne różnice
Zgodnie z precyzyjną definicją Urzędu Dozoru Technicznego (UDT), dźwig to urządzenie dźwignicowe służące do pionowego przemieszczania osób lub towarów w kabinach lub na platformach, które poruszają się wzdłuż sztywnych prowadnic. Jest to kluczowe, ponieważ określa ono zakres ruchu i sposób działania tej maszyny. W potocznym języku często używamy słowa "winda" zamiennie z "dźwigiem", co jest jak najbardziej poprawne i odnosi się właśnie do tego typu urządzeń.

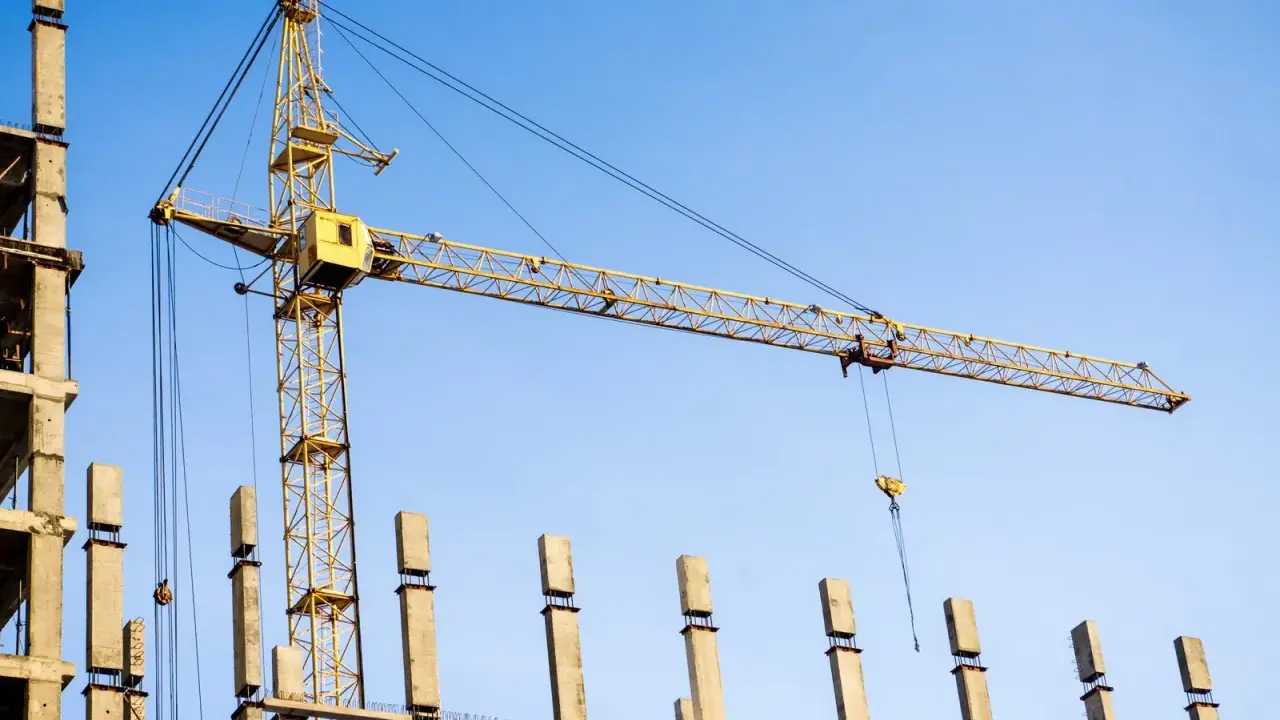

Jednakże, często spotykam się z myleniem pojęć "dźwig" i "żuraw", co jest błędem, który może prowadzić do poważnych nieporozumień, zwłaszcza w kontekście przepisów i bezpieczeństwa. Fundamentalna różnica polega na zakresie ruchu: dźwig (winda) porusza się wyłącznie w pionie, wzdłuż stałych prowadnic, natomiast żuraw (który potocznie bywa nazywany "dźwigiem") jest maszyną budowlaną, która nie tylko podnosi i opuszcza ładunki, ale także przenosi je w poziomie, często poprzez obrót wysięgnika. To rozróżnienie jest niezwykle ważne, ponieważ dotyczy zupełnie innych konstrukcji, zastosowań i wymagań dozorowych.
Dlaczego precyzyjna definicja UDT ma kluczowe znaczenie?
Precyzyjna definicja dźwigu według UDT nie jest jedynie formalnością. Ma ona absolutnie kluczowe znaczenie dla bezpieczeństwa publicznego i prawidłowego funkcjonowania infrastruktury. To właśnie na jej podstawie określany jest zakres dozoru technicznego, czyli szereg działań kontrolnych i weryfikacyjnych, które mają za zadanie zapewnić bezpieczną eksploatację urządzeń. Definicja ta stanowi podstawę dla regulacji prawnych, wytycznych projektowych, wymagań dotyczących montażu, eksploatacji i konserwacji, a także dla systemu nadawania uprawnień dla osób obsługujących i serwisujących te urządzenia w Polsce. Bez niej mielibyśmy do czynienia z chaosem i potencjalnie niebezpiecznymi sytuacjami.
Gdzie na co dzień spotykamy dźwigi? Przykłady, o których nie myślisz
Dźwigi są tak wszechobecne w naszym otoczeniu, że często nie zwracamy na nie uwagi, traktując je jako coś oczywistego. Spotykamy je w każdym nowoczesnym budynku wielopiętrowym: w budynkach mieszkalnych ułatwiają codzienne życie, w biurowcach zapewniają sprawny przepływ pracowników, a w szpitalach są niezastąpione do transportu pacjentów, sprzętu medycznego, a nawet łóżek. Dźwigi towarowe są natomiast sercem magazynów i centrów logistycznych, gdzie odpowiadają za efektywny przepływ ładunków. Są to cisi bohaterowie, którzy każdego dnia umożliwiają nam funkcjonowanie w miejskiej przestrzeni.
Rodzaje dźwigów i ich zastosowania
Dźwigi osobowe: cisi bohaterowie naszej codzienności
Dźwigi osobowe to te, z którymi mamy najczęściej do czynienia. Ich podstawowym przeznaczeniem jest bezpieczny i komfortowy transport ludzi. Spotykamy je wszędzie tam, gdzie konieczne jest sprawne przemieszczanie się między kondygnacjami w budynkach mieszkalnych, biurowych, hotelach, centrach handlowych czy obiektach użyteczności publicznej, takich jak urzędy czy dworce. Charakteryzują się estetycznym wykończeniem kabin, często wyposażonymi w lustra, panele sterowania z intuicyjnymi przyciskami oraz systemy awaryjnego powiadamiania. Ich konstrukcja jest zawsze zoptymalizowana pod kątem płynności ruchu i minimalizacji hałasu, co przekłada się na komfort pasażerów.
Dźwigi towarowe: od zaplecza restauracji po hale przemysłowe
Dźwigi towarowe, jak sama nazwa wskazuje, przeznaczone są przede wszystkim do transportu ładunków. Ich konstrukcja jest zazwyczaj bardziej wytrzymała i odporna na uszkodzenia mechaniczne niż w przypadku dźwigów osobowych. Często umożliwiają one wejście obsługi wraz z transportowanym towarem. W ramach tej kategorii wyróżniamy mniejsze dźwigi, często nazywane "windami gastronomicznymi" lub "małymi dźwigami towarowymi", które służą do przewożenia posiłków czy drobnych artykułów, na przykład w restauracjach czy archiwach. Z kolei duże dźwigi towarowe to potężne maszyny wykorzystywane w przemyśle, magazynach czy centrach logistycznych, zdolne do transportowania palet, wózków widłowych czy ciężkich maszyn. Ich ładowność może sięgać nawet kilku ton.
Specjaliści od zadań specjalnych: dźwigi budowlane, szpitalne i dla niepełnosprawnych

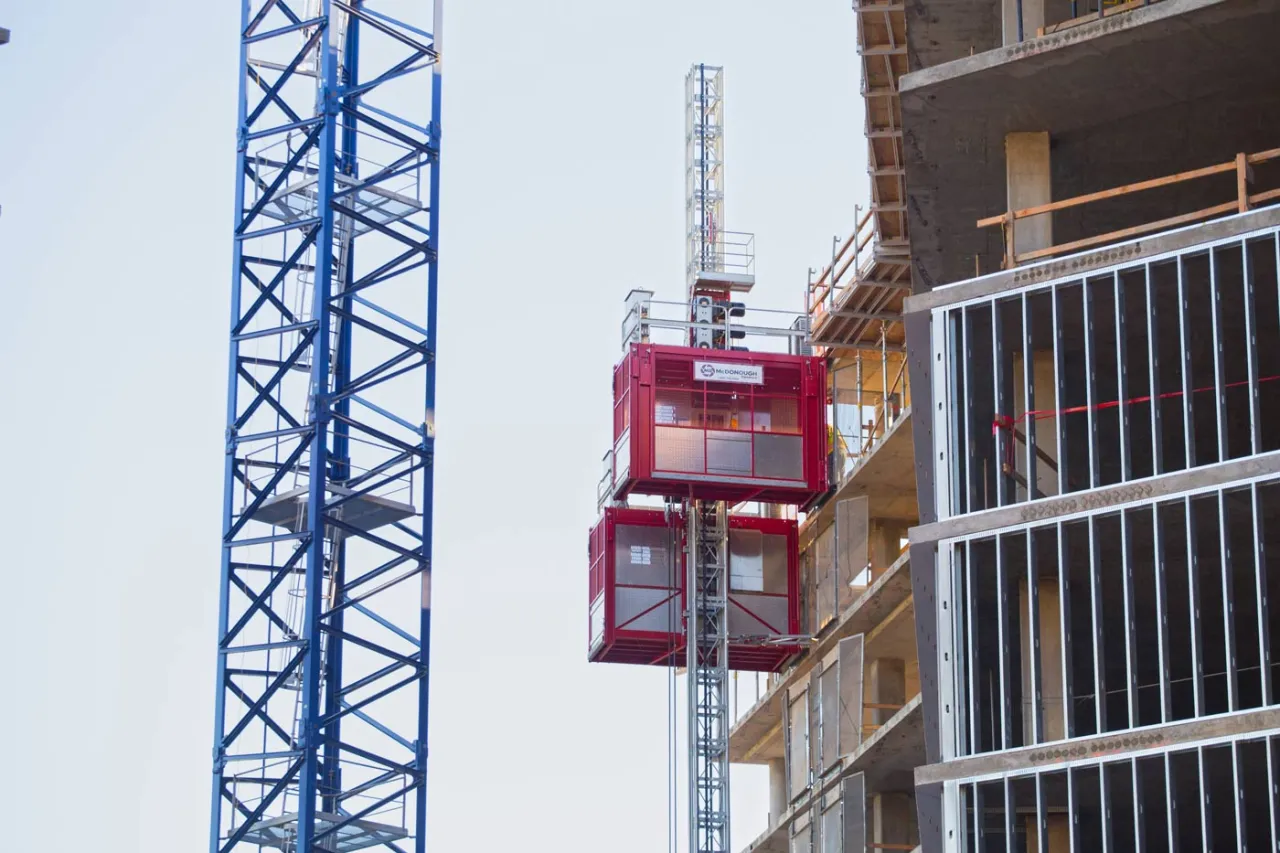

Poza standardowymi typami, istnieją również dźwigi zaprojektowane do bardzo specyficznych zadań. Dźwigi budowlane to tymczasowe urządzenia, często montowane na zewnątrz konstrukcji, które są niezbędne na placach budowy do transportu materiałów, narzędzi, a także pracowników. Muszą być wytrzymałe i odporne na trudne warunki atmosferyczne. Dźwigi szpitalne to z kolei specjalistyczne urządzenia, które muszą spełniać rygorystyczne normy higieniczne i funkcjonalne. Charakteryzują się odpowiednio dużymi kabinami, aby pomieścić łóżka szpitalne z pacjentami i personelem medycznym, a także płynnym i cichym działaniem, aby nie zakłócać spokoju pacjentów. Natomiast dźwigi dla osób niepełnosprawnych to szeroka kategoria obejmująca platformy pionowe, platformy schodowe czy windy krzesełkowe, które mają na celu likwidację barier architektonicznych i zapewnienie osobom z ograniczoną mobilnością swobodnego dostępu do różnych poziomów budynków.
Jak dobrać odpowiedni typ dźwigu do konkretnych potrzeb?
Wybór odpowiedniego typu dźwigu to decyzja, która wymaga przemyślenia wielu czynników. Z mojego doświadczenia wynika, że kluczowe jest uwzględnienie następujących aspektów:
- Przeznaczenie: Czy dźwig ma służyć do transportu osób, towarów, czy może obu tych funkcji jednocześnie?
- Ładowność i wymiary kabiny: Jakie maksymalne obciążenie będzie przewożone i czy wymiary kabiny są wystarczające dla planowanych ładunków (np. łóżka szpitalne, palety)?
- Przestrzeń montażowa: Ile miejsca jest dostępne na szyb dźwigowy i maszynownię (jeśli jest wymagana)?
- Natężenie ruchu: Ile osób lub ile ładunków będzie przewożonych w ciągu godziny? To wpływa na prędkość i liczbę dźwigów.
- Specyficzne wymagania: Czy są potrzebne specjalne rozwiązania, np. odporność na warunki zewnętrzne, zwiększona odporność na wandalizm, systemy antybakteryjne w szpitalach, czy dostosowanie dla osób niepełnosprawnych?
- Budżet i koszty eksploatacji: Początkowy koszt zakupu i montażu, a także późniejsze koszty energii i konserwacji.
Jak działa dźwig? Sekrety mechanizmu
Serce maszyny: Różnice między napędem elektrycznym a hydraulicznym
Sercem każdego dźwigu jest jego system napędowy, który odpowiada za ruch kabiny. Najczęściej spotykamy dwa podstawowe typy napędów: elektryczny i hydrauliczny. Dźwigi elektryczne wykorzystują silnik elektryczny, który za pomocą przekładni i lin napędowych przesuwa kabinę w górę i w dół. Często stosuje się w nich przeciwwagę, która zmniejsza obciążenie silnika i zużycie energii. Są one zazwyczaj szybsze i bardziej energooszczędne w wysokich budynkach.
Z kolei dźwigi hydrauliczne działają na zasadzie pompy hydraulicznej, która tłoczy olej do cylindra, powodując ruch tłoka i unoszenie kabiny. Opuszczanie kabiny odbywa się poprzez kontrolowane uwalnianie oleju. Ten typ napędu jest często stosowany w budynkach o mniejszej wysokości i niższym natężeniu ruchu, a także tam, gdzie wymagana jest duża ładowność, np. w dźwigach towarowych.
Szyb i prowadnice: Szkielet gwarantujący stabilność i bezpieczeństwo
Szyb dźwigowy to pionowa konstrukcja, w której porusza się kabina. Jest to nic innego jak wydzielona przestrzeń, która stanowi szkielet całego systemu. Wewnątrz szybu, na jego ścianach, montowane są prowadnice sztywne, stalowe profile, po których ślizgają się specjalne rolki lub ślizgi zamontowane na kabinie i przeciwwadze. To właśnie prowadnice gwarantują stabilność ruchu kabiny, zapewniając jej precyzyjne przemieszczanie się w pionie i zapobiegając wszelkim wychyleniom czy kołysaniu. Ich prawidłowy montaż i konserwacja są absolutnie kluczowe dla bezpieczeństwa i płynności działania dźwigu.
Kabina, przeciwwaga i liny: Jak działa zasada równowagi w praktyce?
W większości dźwigów elektrycznych kluczową rolę odgrywa zasada równowagi. Kabina, w której podróżujemy, jest połączona stalowymi linami z przeciwwagą. Liny te przechodzą przez koło linowe napędzane silnikiem. Przeciwwaga ma masę zbliżoną do masy pustej kabiny plus połowy jej maksymalnej ładowności. Dzięki temu silnik nie musi podnosić całej masy kabiny z ładunkiem, a jedynie różnicę między nimi. To znacznie zmniejsza zużycie energii i obciążenie mechanizmów, co przekłada się na dłuższą żywotność urządzenia i niższe koszty eksploatacji. Kiedy kabina jedzie w górę, przeciwwaga zjeżdża w dół i odwrotnie, co jest klasycznym przykładem zastosowania zasady równowagi w praktyce.
Rola systemów sterowania: Mózg operacji dźwigowej
Systemy sterowania to prawdziwy "mózg" każdej operacji dźwigowej. To one zarządzają całym procesem ruchu od przyjęcia sygnału z przywołania, przez wybór optymalnej trasy, płynne przyspieszanie i hamowanie, aż po precyzyjne zatrzymanie kabiny na odpowiedniej kondygnacji. Nowoczesne systemy sterowania są niezwykle zaawansowane. Odpowiadają nie tylko za efektywność, ale przede wszystkim za bezpieczeństwo. Monitorują dziesiątki parametrów, takich jak położenie kabiny, stan drzwi, obciążenie, prędkość, a w razie wykrycia jakiejkolwiek nieprawidłowości, natychmiast reagują, np. poprzez awaryjne zatrzymanie dźwigu. To dzięki nim podróż dźwigiem jest tak bezpieczna i niezawodna.
Bezpieczeństwo dźwigów w Polsce: Dozór i uprawnienia
Urząd Dozoru Technicznego (UDT): Strażnik bezpieczeństwa dźwigowego
W Polsce Urząd Dozoru Technicznego (UDT) pełni rolę kluczowego strażnika bezpieczeństwa w zakresie eksploatacji dźwigów. To instytucja, która odpowiada za nadzór nad wszystkimi urządzeniami technicznymi podlegającymi dozorowi, w tym oczywiście dźwigami. UDT nie tylko wydaje decyzje zezwalające na eksploatację nowych urządzeń po przeprowadzeniu odbiorów technicznych, ale także regularnie kontroluje stan techniczny już działających dźwigów poprzez okresowe i doraźne przeglądy. Ponadto, UDT jest odpowiedzialne za nadawanie uprawnień osobom, które zajmują się obsługą, konserwacją i montażem tych urządzeń, co jest gwarancją, że pracują przy nich wykwalifikowani specjaliści. Bez akceptacji UDT żaden dźwig nie może być legalnie eksploatowany.
Dlaczego regularne przeglądy i konserwacja są absolutnie kluczowe?
Z mojego doświadczenia wynika, że regularne przeglądy techniczne i systematyczna konserwacja są absolutnie kluczowe dla zapewnienia bezpieczeństwa eksploatacji dźwigów i ich długiej żywotności. Dźwig to złożona maszyna, w której wiele elementów podlega zużyciu. Brak regularnych kontroli może prowadzić do niezauważonych usterek, które w konsekwencji mogą skutkować poważnymi awariami, a nawet zagrożeniem dla życia i zdrowia użytkowników. Wymogi UDT jasno określają częstotliwość i zakres przeglądów, które muszą być przeprowadzane przez uprawnionych konserwatorów. Tylko w ten sposób można zagwarantować, że dźwig działa sprawnie, bezpiecznie i zgodnie z obowiązującymi normami.
Jakie uprawnienia trzeba mieć, by obsługiwać i konserwować dźwigi?
Obsługa, konserwacja i montaż dźwigów to zadania wymagające specjalistycznej wiedzy i umiejętności, dlatego też niezbędne jest posiadanie odpowiednich uprawnień nadawanych przez UDT. Nie każdy może po prostu wejść do maszynowni czy kabiny i zacząć pracę. Istnieją różne kategorie uprawnień, w zależności od rodzaju urządzenia i zakresu obowiązków. Na przykład, do obsługi niektórych typów dźwigów budowlanych wymagane są uprawnienia operatora, natomiast do wykonywania przeglądów i napraw niezbędne są uprawnienia konserwatora. Takie kwalifikacje potwierdzają, że dana osoba posiada niezbędną wiedzę teoretyczną i praktyczną, aby wykonywać swoje obowiązki w sposób bezpieczny i odpowiedzialny.
Najczęstsze przyczyny awarii dźwigów i jak można im zapobiegać
Większość awarii dźwigów ma swoje źródło w zaniedbaniach lub błędach ludzkich, a nie w wadach konstrukcyjnych. Do najczęstszych przyczyn należą: brak regularnych przeglądów i konserwacji, używanie dźwigu niezgodnie z przeznaczeniem (np. przeciążanie), uszkodzenia mechaniczne wynikające z niewłaściwej eksploatacji oraz brak kwalifikacji personelu. Aby zapobiegać takim sytuacjom, kluczowe jest bezwzględne przestrzeganie przepisów UDT, regularne zlecanie konserwacji wykwalifikowanym firmom, szkolenie użytkowników w zakresie prawidłowej eksploatacji oraz dbanie o to, aby wszelkie prace przy dźwigu były wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia. Pamiętajmy, że w przypadku dźwigów, prewencja jest zawsze lepsza niż leczenie.
Nowoczesne dźwigi: Technologia i przyszłość pionowego transportu
Inteligentne sterowanie i optymalizacja ruchu: Koniec z długim czekaniem na windę
Nowoczesne dźwigi to już nie tylko proste mechanizmy podnoszące kabinę. Dzięki zaawansowanym systemom sterowania, napędom falownikowym i systemom sterowania grupowego, które często nazywamy "inteligentnymi windami", doświadczamy znaczącej optymalizacji ruchu. Te technologie pozwalają na płynny start i hamowanie, co zwiększa komfort podróży i zmniejsza zużycie mechaniczne. Co więcej, w budynkach o dużym natężeniu ruchu, inteligentne systemy potrafią analizować wzorce ruchu, przewidywać zapotrzebowanie i dynamicznie przydzielać kabiny, co skraca czas oczekiwania na windę do minimum. To prawdziwy koniec z frustrującym, długim oczekiwaniem.
Energooszczędność i odzysk energii: Jak dźwigi stają się bardziej "eko"?
W obliczu rosnącej świadomości ekologicznej i dążenia do zrównoważonego rozwoju, nowoczesne dźwigi stają się coraz bardziej "eko". Kluczową rolę odgrywają tu systemy odzyskiwania energii, czyli rekuperacja. Działają one na zasadzie przekształcania energii kinetycznej i potencjalnej generowanej podczas ruchu dźwigu (np. podczas zjeżdżania kabiny z ciężkim ładunkiem lub podjeżdżania pustej kabiny) z powrotem w energię elektryczną, która jest oddawana do sieci budynku. Dzięki temu zużycie prądu przez dźwig może być znacząco zredukowane, co przekłada się na niższe rachunki za energię i mniejszy ślad węglowy. To realny krok w kierunku bardziej ekologicznego budownictwa.
Przeczytaj również: Sygnały ładowarki Makita: Co oznaczają diody? Pełny przewodnik
Przyszłość jest teraz: Trendy i kierunki rozwoju technologii dźwigowej
Polski rynek dźwigów dynamicznie się rozwija, odpowiadając na współczesne wyzwania i potrzeby. Obserwuję kilka kluczowych trendów. Po pierwsze, stały wzrost zapotrzebowania na dźwigi w nowym budownictwie, zarówno mieszkaniowym, jak i biurowym, co jest naturalną konsekwencją urbanizacji i zagęszczania zabudowy. Po drugie, duży nacisk kładzie się na modernizację starych dźwigów, zwłaszcza w budynkach z wielkiej płyty. Celem jest nie tylko dostosowanie ich do obecnych norm bezpieczeństwa, ale także zwiększenie ich energooszczędności i komfortu użytkowania. Wreszcie, program "Dostępność Plus" ma znaczący wpływ na rynek, napędzając instalację dźwigów i platform dla osób niepełnosprawnych w istniejących budynkach użyteczności publicznej, co jest niezwykle ważnym krokiem w kierunku społeczeństwa bardziej inkluzywnego. Przyszłość pionowego transportu to ciągła innowacja, bezpieczeństwo i ekologia.
