Głośna praca, stukanie czy nadmierne luzy bębna to typowe objawy zużycia łożysk w betoniarce. Zamiast oddawać maszynę do serwisu i ponosić wysokie koszty robocizny, możesz samodzielnie przywrócić jej pełną sprawność. W tym poradniku krok po kroku pokażę Ci, jak zdiagnozować problem, dobrać odpowiednie części i bezpiecznie wymienić łożyska, oszczędzając czas i pieniądze.
Kiedy betoniarka zaczyna hałasować? Rozpoznaj objawy zużycia łożysk
Kiedy moja betoniarka zaczyna wydawać nietypowe dźwięki, od razu zapala mi się czerwona lampka. Najczęściej jest to sygnał, że coś dzieje się z łożyskami. Zużyte łożyska to jeden z najczęstszych problemów, z jakimi spotykam się w maszynach budowlanych. Ignorowanie tych objawów może prowadzić do poważniejszych uszkodzeń, a nawet całkowitego unieruchomienia sprzętu. Zawsze powtarzam, że wczesna diagnoza to klucz do szybkiej i taniej naprawy.
- Głośna, nietypowa praca: Zamiast charakterystycznego szumu silnika i obracającego się bębna, słyszysz charczenie, stukanie, piski, zgrzyty lub metaliczny szum. Dźwięki te często nasilają się pod obciążeniem.
- Nadmierne luzy i chybotanie bębna: Bęben betoniarki zaczyna się wyraźnie chybotać na boki lub góra-dół, nawet gdy maszyna jest wyłączona. Czuć wyraźny luz, którego wcześniej nie było.
- Cięższe obracanie się bębna: Bęben obraca się z większym oporem, niż zwykle, co może objawiać się spowolnieniem pracy lub większym obciążeniem silnika.
- Przegrzewanie się okolic osi: W skrajnych przypadkach, gdy łożyska są mocno zużyte i pracują z dużym tarciem, okolice osi bębna mogą być wyraźnie ciepłe lub nawet gorące w dotyku.
Diagnostyka w 5 minut: Jak sprawdzić luzy na bębnie i potwierdzić awarię?
Zanim zabierzesz się za demontaż, warto upewnić się, że to faktycznie łożyska są przyczyną problemu. Jest na to bardzo prosty sposób, który zajmie Ci dosłownie chwilę. Pamiętaj, aby zawsze odłączyć betoniarkę od zasilania przed jakimikolwiek manipulacjami!
Gdy maszyna jest bezpiecznie odłączona, chwyć bęben betoniarki obiema rękami jedną u góry, drugą u dołu, lub po prostu po bokach. Następnie spróbuj nim poruszyć energicznie w różnych kierunkach: góra-dół, na boki, a także spróbuj go "przekręcić" na osi. Jeśli wyczuwasz wyraźny, wyczuwalny luz, a bęben "stuka" lub "chrobocze" podczas tych ruchów, to niemal na pewno łożyska są do wymiany. Jeśli luz jest minimalny i nie towarzyszą mu niepokojące dźwięki, problem może leżeć gdzie indziej, ale w większości przypadków to właśnie łożyska są winowajcą.
Przygotuj swój warsztat: niezbędne narzędzia i części zamienne
Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i części. Dobrze przygotowany warsztat to podstawa sprawnej i bezpiecznej pracy. Z mojego doświadczenia wiem, że nic tak nie irytuje, jak brak odpowiedniego klucza w środku roboty.
- Klucze płaskie i nasadowe: W różnych rozmiarach, dopasowane do śrub mocujących bęben, piastę i obudowę.
- Śrubokręty: Płaskie i krzyżakowe, do demontażu osłon i drobniejszych elementów.
- Młotek: Do delikatnego pobijania (ale nigdy bezpośrednio w łożyska!).
- Punktak lub wybijak: Przydatny do usuwania zapieczonych elementów.
- Szczotka druciana i środki czyszczące (np. odrdzewiacz, benzyna ekstrakcyjna): Do przygotowania wału i gniazd.
- Smar (jeśli łożyska tego wymagają): Do zabezpieczenia nowych łożysk i wału.
- Nowe łożyska i uszczelniacze (simmeringi): O tym, jak je dobrać, przeczytasz za chwilę.
Absolutnie kluczowym narzędziem, którego nie powinno zabraknąć w Twoim zestawie, jest ściągacz do łożysk. To on pozwoli Ci bezpiecznie i bez uszkodzeń zdjąć stare, często zapieczone łożyska z wału. Próba wybicia ich młotkiem bez ściągacza to proszenie się o kłopoty możesz łatwo uszkodzić wał lub obudowę, co znacząco skomplikuje naprawę i zwiększy jej koszty.

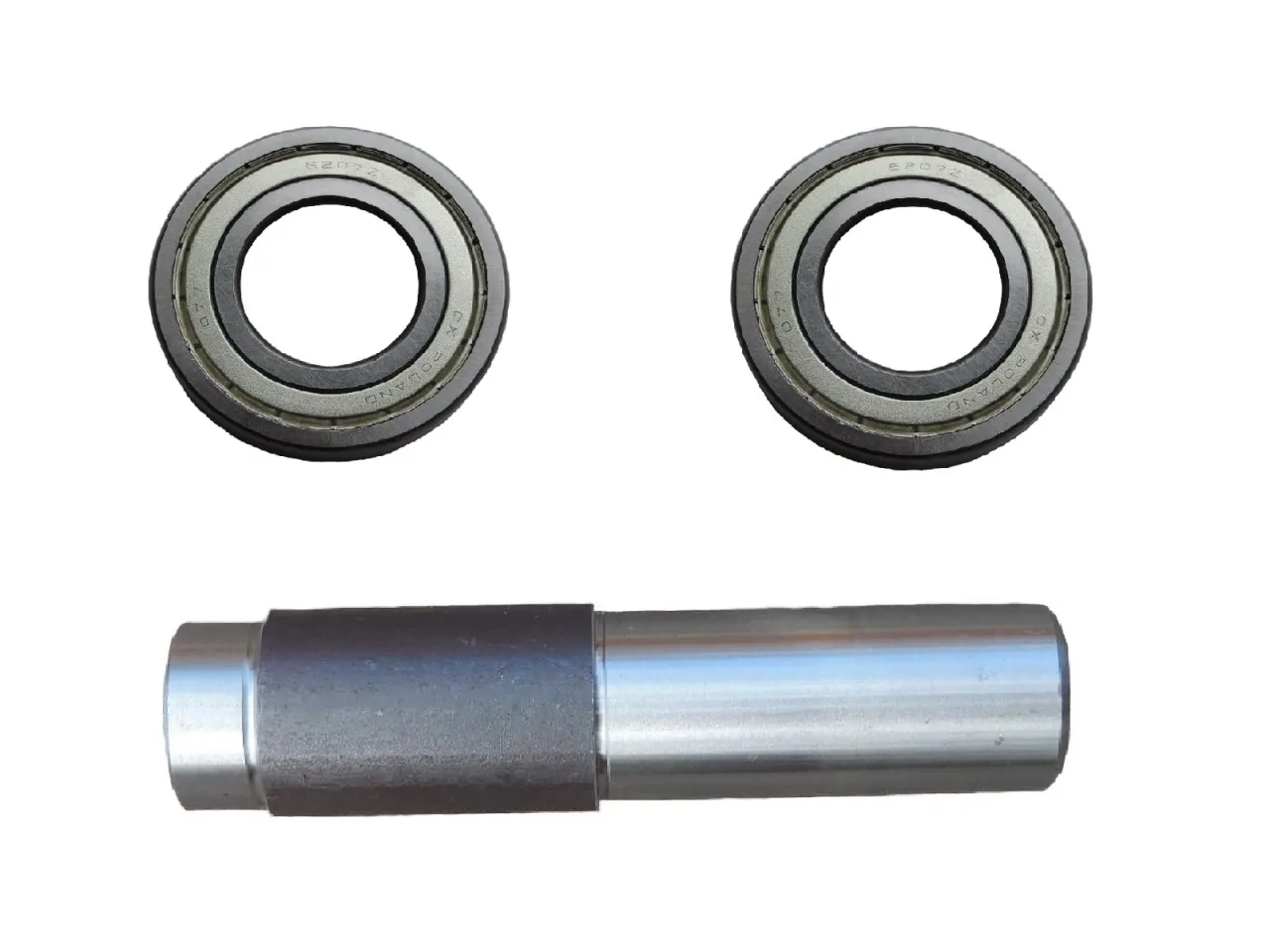

Jakie łożysko wybrać? Krótki przewodnik po oznaczeniach i typach
Wybór odpowiednich łożysk to podstawa sukcesu. W małych betoniarkach najczęściej spotkasz łożyska kulkowe zwykłe jednorzędowe. Z moich obserwacji wynika, że najpopularniejsze rozmiary to 6205, 6206 i 6307. Ważne jest, aby zwrócić uwagę na oznaczenia uszczelnienia 2RS oznacza uszczelnienie dwustronne gumowe (najczęściej spotykane i zalecane w środowisku pracy betoniarki, gdzie jest dużo kurzu i wilgoci), natomiast ZZ to uszczelnienie dwustronne metalowe. W starszych modelach betoniarek możesz natknąć się także na łożyska stożkowe, np. 30206 lub 32208, które wymagają nieco innej techniki montażu i regulacji. Zawsze podkreślam: nie zgaduj, tylko sprawdź!
Gdzie znaleźć właściwy model? Odczytywanie symboli ze starych części
Najprostszym i najpewniejszym sposobem na dobranie nowych łożysk jest odczytanie oznaczeń ze starych. Po demontażu łożysk dokładnie je obejrzyj. Numer seryjny, typ i producent są zazwyczaj wybite lub wygrawerowane na jednej z bieżni. Jeśli oznaczenia są zatarte, koniecznie zmierz suwmiarką średnicę wewnętrzną, zewnętrzną oraz szerokość łożyska. Te trzy wymiary pozwolą Ci na dobranie odpowiedniego zamiennika w sklepie z częściami.
Wymiana łożysk krok po kroku: kompletny poradnik DIY
Przechodzimy do sedna, czyli do samej wymiany. To moment, w którym precyzja i ostrożność są najważniejsze. Zawsze zaczynam od najważniejszego: ABSOLUTNIE ZAWSZE ODŁĄCZ BETONIARKĘ OD ZASILANIA! To nie jest opcja, to konieczność. Następnie upewnij się, że maszyna stoi stabilnie i nie przewróci się podczas demontażu. Możesz podeprzeć ją klinami lub deskami.
Demontaż bębna betoniarki jak zrobić to bez uszkodzeń?
Demontaż bębna to pierwszy poważny krok. W zależności od modelu betoniarki, może to wymagać rozpołowienia bębna (jeśli składa się z dwóch części) lub odkręcenia go od piasty, która jest zamocowana na wale. Zwróć uwagę na to, jak są połączone poszczególne elementy. Często są to śruby, nakrętki, a czasem specjalne zatrzaski. Pracuj ostrożnie, aby nie uszkodzić uszczelek (jeśli są między połówkami bębna) ani gwintów śrub.
Odkręcanie piasty i rozpoławianie bębna najpopularniejsze metody
Jeśli bęben jest jednolity, prawdopodobnie będziesz musiał odkręcić go od piasty. Piasta zazwyczaj jest mocowana na wale za pomocą jednej dużej nakrętki lub kilku mniejszych śrub. W przypadku bębnów dwuczęściowych:
- Zlokalizuj śruby lub nity łączące dwie połówki bębna. Zazwyczaj znajdują się one na obwodzie.
- Odkręć wszystkie śruby. Jeśli są nity, być może trzeba będzie je rozwiercić.
- Delikatnie rozdziel połówki bębna. Uważaj na uszczelkę, jeśli jest postaraj się jej nie uszkodzić, być może będziesz mógł jej ponownie użyć.
- Po rozdzieleniu bębna uzyskasz dostęp do wału i gniazd łożyskowych.
Jeśli bęben jest mocowany do piasty, po prostu odkręć śruby mocujące piastę do bębna, a następnie zdejmij bęben z wału.
Usuwanie starych łożysk technika pracy ze ściągaczem
To jest moment, w którym ściągacz do łożysk staje się Twoim najlepszym przyjacielem. Nigdy nie próbuj wybijać łożysk młotkiem bezpośrednio w bieżnię!
- Upewnij się, że wał jest stabilny i masz do niego dobry dostęp.
- Załóż ramiona ściągacza na zewnętrzną bieżnię łożyska. Upewnij się, że ramiona są równomiernie rozłożone i dobrze "chwytają" łożysko.
- Centralny trzpień ściągacza oprzyj o koniec wału.
- Stopniowo i równomiernie dokręcaj śrubę ściągacza. Łożysko powinno powoli zsuwać się z wału. Jeśli stawia duży opór, nie forsuj go na siłę.
- W miarę zsuwania się łożyska, kontroluj, czy nie krzywi się i czy ściągacz jest prawidłowo ustawiony.
Co zrobić, gdy łożysko jest zapieczone? Sprawdzone sposoby
Zapieczone łożysko to częsty problem, zwłaszcza w maszynach pracujących w trudnych warunkach. Nie panikuj, są na to sposoby:
- Penetrator rdzy: Obficie spryskaj łożysko i wał dobrym penetratorem rdzy (np. WD-40, K2 Vulcan). Pozostaw na kilkanaście minut, a nawet godzinę, aby środek zadziałał.
- Delikatne podgrzewanie: Możesz spróbować delikatnie podgrzać zewnętrzną bieżnię łożyska (nigdy wał!) za pomocą opalarki lub palnika gazowego. Rozszerzy się ono wtedy i łatwiej zejdzie. Zachowaj ostrożność i nie przegrzewaj elementów!
- Większy ściągacz: Jeśli masz mały ściągacz, a łożysko jest bardzo oporne, być może potrzebujesz większego narzędzia.
- Pobijanie: W ostateczności, po użyciu penetratora i założeniu ściągacza, możesz spróbować delikatnie pobijać młotkiem w trzpień ściągacza, aby "ruszyć" łożysko.
Czysta praca to podstawa przygotowanie wału i gniazd na nowe części
To etap, którego nie wolno pomijać. Po usunięciu starych łożysk dokładnie oczyść wał i gniazda łożyskowe. Użyj szczotki drucianej, papieru ściernego o drobnej gradacji, a następnie benzyny ekstrakcyjnej lub innego odtłuszczacza, aby usunąć wszelkie resztki starego smaru, rdzy, brudu i kamienia. Wał powinien być idealnie gładki i czysty. Wszelkie nierówności mogą utrudnić montaż nowych łożysk i skrócić ich żywotność.
Montaż nowych łożysk kluczowe zasady, by nie popełnić błędu
Montaż nowych łożysk to proces odwrotny do demontażu, ale z jedną kluczową różnicą: nigdy nie nabijaj łożyska, uderzając w zewnętrzną bieżnię lub bezpośrednio w kulki! Zawsze wywieraj nacisk na wewnętrzną bieżnię łożyska. Uderzanie w zewnętrzną bieżnię może spowodować trwałe uszkodzenie łożyska jeszcze przed pierwszym uruchomieniem maszyny.
Jak prawidłowo nabijać łożysko, by go nie uszkodzić?
Prawidłowe nabijanie łożyska wymaga precyzji i odpowiednich narzędzi. Oto, jak to robię:
- Przygotowanie wału: Posmaruj wał cienką warstwą smaru, aby ułatwić wsunięcie łożyska.
- Wybór narzędzia: Użyj tulei o średnicy odpowiadającej wewnętrznej bieżni łożyska (np. kawałek rurki, stara tuleja). Można też kupić specjalne zestawy do montażu łożysk.
- Nabijanie: Nałóż nowe łożysko na wał. Umieść tuleję na wewnętrznej bieżni łożyska. Delikatnie i równomiernie uderzaj młotkiem w tuleję, stopniowo wsuwając łożysko na wał. Upewnij się, że łożysko wchodzi prosto i równo.
- Do oporu: Nabijaj łożysko, aż oprze się o swoje gniazdo lub opór na wale.
- Montaż uszczelniaczy: Jeśli wymieniałeś uszczelniacze (simmeringi), zamontuj je teraz, również z delikatnym smarowaniem, aby łatwiej weszły na swoje miejsce i dobrze uszczelniły.
Składanie całości i finalna weryfikacja
Po zamontowaniu nowych łożysk i uszczelniaczy, możesz przystąpić do ponownego montażu wszystkich zdemontowanych elementów. Składaj betoniarkę w odwrotnej kolejności niż demontowałeś. Upewnij się, że wszystkie śruby są dobrze dokręcone, a elementy pasują do siebie bez luzów. Zwróć szczególną uwagę na prawidłowe ułożenie uszczelek między połówkami bębna, jeśli takie występują ich złe ułożenie może prowadzić do wycieku betonu.
Ręczny test obrotu bębna co powinno Cię zaniepokoić?
Zanim podłączysz betoniarkę do prądu, wykonaj ręczny test. Chwyć bęben i spróbuj nim obracać. Powinien obracać się płynnie, lekko i bez żadnych oporów czy niepokojących dźwięków. Co powinno Cię zaniepokoić?
- Zgrzyty lub szumy: Mogą świadczyć o uszkodzeniu nowego łożyska podczas montażu lub o zanieczyszczeniu.
- Wyraźny opór: Bęben obraca się ciężko, co może wskazywać na zbyt mocne dokręcenie czegoś, źle zamontowane łożysko lub brak smarowania.
- Luzy: Jeśli po złożeniu nadal wyczuwasz nadmierne luzy, coś poszło nie tak być może łożyska nie zostały do końca osadzone lub coś jest źle skręcone.
Unikaj tych błędów: najczęstsze pułapki podczas wymiany łożysk
Wielokrotnie widziałem, jak drobne błędy podczas wymiany łożysk prowadziły do szybkiej ponownej awarii. Najczęstszym i najbardziej kosztownym błędem jest bezpośrednie uderzanie młotkiem w nowe łożysko. Uderzenie w zewnętrzną bieżnię lub, co gorsza, w koszyk z kulkami, powoduje ich deformację, mikropęknięcia i uszkodzenie bieżni. Takie łożysko, choć nowe, jest już uszkodzone i jego żywotność będzie liczona w dniach, a nie latach. Zawsze pamiętaj o użyciu tulei i nabijaniu przez wewnętrzną bieżnię!
Skutki złego doboru łożysk jak nie skrócić ich żywotności o 90%?
Zły dobór łożysk to kolejny błąd, który może drogo kosztować. Jeśli wybierzesz łożysko o niewłaściwym rozmiarze, nie będzie ono pasować na wał lub w gniazdo, co uniemożliwi montaż lub spowoduje luzy. Niewłaściwy typ (np. łożysko otwarte zamiast uszczelnionego w zapylonym środowisku) sprawi, że brud i wilgoć szybko zniszczą jego wnętrze. Zawsze sprawdzaj oznaczenia i wymiary, a w razie wątpliwości skonsultuj się ze sprzedawcą.
Zapomniałeś o uszczelniaczu (simmeringu)? Konsekwencje mogą być kosztowne
Uszczelniacze, czyli simmeringi, to często niedoceniane, ale niezwykle ważne elementy. Ich zadaniem jest ochrona łożysk przed wnikaniem brudu, kurzu i wilgoci, a także utrzymywanie smaru wewnątrz łożyska. Jeśli zapomnisz o ich wymianie, uszkodzisz je podczas montażu lub zamontujesz je nieprawidłowo, nawet najlepsze łożyska szybko ulegną zniszczeniu. Woda z betonu, pył i piasek dostaną się do wnętrza łożyska, powodując korozję i zacieranie się elementów tocznych.
Dbaj o betoniarkę: jak przedłużyć żywotność nowych łożysk?
Wymiana łożysk to inwestycja, którą warto chronić. Regularna dbałość o betoniarkę znacząco przedłuży żywotność nie tylko nowych łożysk, ale całej maszyny. To proste nawyki, które z czasem wchodzą w krew:
- Czyszczenie po każdym użyciu: Usuwaj resztki betonu z bębna i obudowy. Zaschnięty beton może obciążać mechanizm i utrudniać pracę.
- Unikanie zalewania mechanizmu: Podczas mycia bębna staraj się, aby woda nie dostawała się w okolice silnika, przekładni i osi bębna, gdzie znajdują się łożyska. Wilgoć to wróg numer jeden.
- Regularne przeglądy: Co jakiś czas sprawdzaj luzy na bębnie i nasłuchuj pracy maszyny. Wczesne wykrycie problemu zawsze jest tańsze.
- Przechowywanie: Jeśli betoniarka nie jest używana przez dłuższy czas, przechowuj ją w suchym miejscu, najlepiej pod zadaszeniem, aby chronić ją przed warunkami atmosferycznymi.
Przeczytaj również: Co to jest dźwig? Rodzaje, działanie, bezpieczeństwo pełny przewodnik
Smarowanie i konserwacja czy i kiedy jest to konieczne?
Wiele nowoczesnych łożysk, zwłaszcza tych z uszczelnieniem 2RS lub ZZ, jest fabrycznie smarowanych i zaprojektowanych jako bezobsługowe przez cały okres swojej żywotności. Nie wymagają one dodatkowego smarowania, a próba wtłoczenia smaru może nawet uszkodzić uszczelnienia. Zawsze kieruj się zaleceniami producenta betoniarki oraz specyfikacją samych łożysk. Jeśli jednak masz do czynienia z łożyskami otwartymi lub starszym modelem, który posiada kalamitki do smarowania, regularne smarowanie odpowiednim smarem (np. smarem litowym) jest kluczowe dla ich długiej i bezawaryjnej pracy.
