Dobór odpowiedniego przewodu do spawarki to często niedoceniany, ale absolutnie kluczowy element, który ma bezpośredni wpływ na bezpieczeństwo pracy, efektywność procesu spawania oraz jakość uzyskanych spoin. Niewłaściwie dobrane kable mogą prowadzić do szeregu problemów, od przegrzewania się sprzętu po niestabilny łuk spawalniczy. W tym artykule, jako Cezary Dąbrowski, podzielę się moją wiedzą i doświadczeniem, aby pomóc Ci zrozumieć kluczowe parametry, dopasować przewody do Twojego sprzętu i uniknąć potencjalnych zagrożeń.
Wybór idealnego przewodu do spawarki kluczowe parametry i bezpieczeństwo pracy
- Przekrój (mm²) jest najważniejszym parametrem, który należy dopasować do maksymalnego prądu spawania spawarki.
- Przewody powinny być wykonane w 100% z miedzi, co zapewnia wysoką przewodność i elastyczność.
- Długość przewodu wpływa na spadek napięcia; optymalna to 3-10 metrów, a dla dłuższych odcinków wymagany jest większy przekrój.
- Wyróżnia się przewód prądowy (elektrodowy) i masowy, każdy z nich pełni inną funkcję w obwodzie spawania.
- Oznaczenia wtyków (ŁP/ŁW) oraz liczbowe (np. 10-25, 35-50) informują o ich typie i dopasowaniu do przekroju kabla.
- Izolacja gumowa (H01N2-D) zapewnia elastyczność i odporność na trudne warunki pracy.
Dlaczego odpowiedni przewód do spawarki to fundament bezpieczeństwa i efektywności?
Z mojego doświadczenia wiem, że oszczędzanie na przewodach spawalniczych to fałszywa oszczędność, która może mieć bardzo poważne konsekwencje. Użycie niewłaściwych kabli, zwłaszcza tych o zbyt małym przekroju, prowadzi do ich przegrzewania się, co nie tylko obniża efektywność spawania, ale przede wszystkim stwarza realne ryzyko. Możemy spodziewać się znaczących spadków napięcia, co skutkuje niestabilnym łukiem spawalniczym i słabą jakością spoin. Co gorsza, przegrzewające się przewody to prosta droga do ryzyka pożaru, a także potencjalnego uszkodzenia samej spawarki. Nie wspominając już o bezpośrednim zagrożeniu dla operatora. Dlatego zawsze podkreślam, że odpowiedni dobór przewodów to absolutna podstawa bezpiecznej i efektywnej pracy.
Przewód prądowy a masowy poznaj kluczowe różnice i ich role

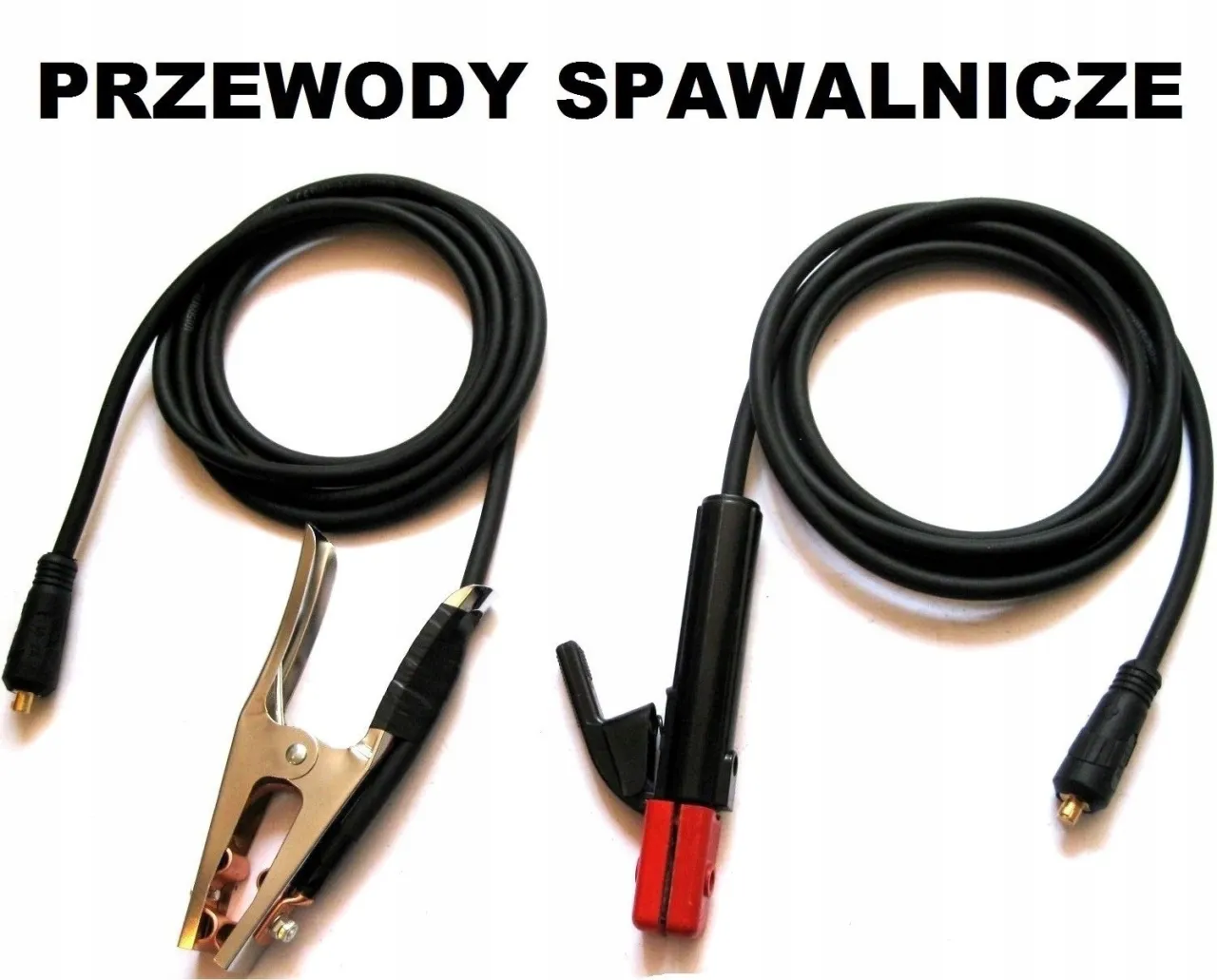

W obwodzie spawania rozróżniamy dwa główne typy przewodów, z których każdy pełni odrębną, ale równie ważną funkcję. Zrozumienie ich ról jest kluczowe dla prawidłowego podłączenia i działania spawarki:

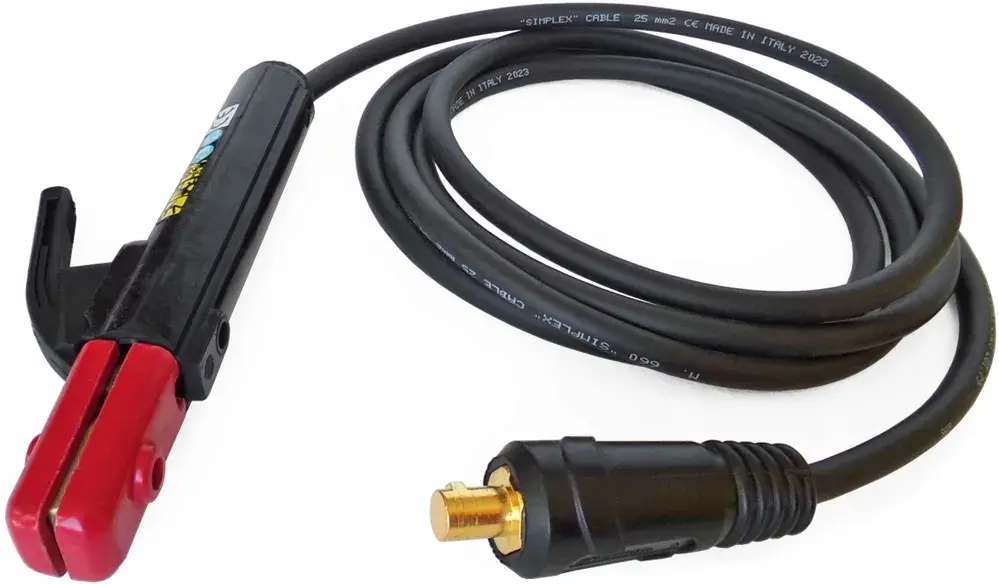

- Przewód prądowy (elektrodowy): Ten przewód łączy spawarkę z uchwytem elektrodowym (w przypadku spawania metodą MMA) lub z uchwytem MIG/MAG/TIG. Jego zadaniem jest dostarczenie prądu bezpośrednio do elektrody lub drutu spawalniczego. Zazwyczaj podłącza się go do bieguna dodatniego spawarki, choć w niektórych procesach (np. TIG DC-) może być inaczej. Jest to ten kabel, który bezpośrednio wpływa na charakterystykę łuku.
- Przewód masowy: Rolą przewodu masowego jest zamknięcie obwodu elektrycznego. Łączy on spawarkę z materiałem, który spawamy. Standardowo podłączany jest do bieguna ujemnego urządzenia i zawsze zakończony jest zaciskiem kleszczowym, który umożliwia pewne i stabilne połączenie z obrabianym elementem. Dobre połączenie masowe jest absolutnie niezbędne dla stabilnego łuku i bezpiecznej pracy.
Miedź czy aluminium? Dlaczego materiał żyły ma fundamentalne znaczenie
Kiedy mówimy o przewodach spawalniczych, materiał, z którego wykonane są żyły, jest jednym z najważniejszych aspektów. Zdecydowanie preferuję i rekomenduję przewody wykonane w 100% z miedzi. Miedź charakteryzuje się znacznie wyższą przewodnością elektryczną w porównaniu do aluminium, co oznacza mniejsze straty energii i mniejsze nagrzewanie się kabla przy tym samym prądzie. Ponadto, miedź jest znacznie bardziej elastyczna, co jest niezwykle ważne w pracy spawacza, gdzie przewody są często zginane i przesuwane. Kable aluminiowe, choć tańsze, są mniej wydajne i mają gorsze właściwości mechaniczne. Aby uzyskać taką samą obciążalność prądową jak przewód miedziany, kabel aluminiowy musiałby mieć znacznie większy przekrój, co czyni go nieporęcznym i mniej praktycznym w zastosowaniach spawalniczych. W mojej opinii, inwestycja w miedź zawsze się zwraca.
Przekrój przewodu kluczowy parametr dla wydajnego spawania
Jeśli miałbym wskazać jeden, najważniejszy parametr przy wyborze przewodu spawalniczego, byłby to bez wątpienia jego przekrój, wyrażany w milimetrach kwadratowych (mm²). To właśnie przekrój decyduje o tym, jaki maksymalny prąd spawania (amperaż) może bezpiecznie przepłynąć przez kabel, nie powodując jego nadmiernego nagrzewania. Jest to zależność kryterialna zbyt mały przekrój w stosunku do prądu spawania to prosta droga do problemów, o których wspominałem wcześniej. Zawsze należy dopasować przekrój przewodu do maksymalnego prądu, jaki generuje Twoja spawarka, a nawet zostawić pewien zapas bezpieczeństwa.
Tabela doboru przekroju: znajdź właściwą wartość dla Twojego sprzętu (A vs mm²)
Aby ułatwić Ci dobór odpowiedniego przekroju przewodu, przygotowałem tabelę, która przedstawia rekomendowane wartości w zależności od maksymalnego prądu spawania. Pamiętaj, że są to wartości orientacyjne i zawsze warto sprawdzić specyfikację swojej spawarki oraz ewentualnie wybrać nieco grubszy przewód, szczególnie przy dłuższych odcinkach.
| Prąd spawania (A) | Zalecany przekrój przewodu (mm²) |
|---|---|
| do 130-150A | 16 mm² |
| do 160A | 25 mm² |
| do 200A | 35 mm² |
| 200-300A | 35 mm² |
| powyżej 350A | co najmniej 50 mm² |
| powyżej 500A | od 95 do 120 mm² |
Co się stanie, gdy przekrój będzie za mały? Analiza skutków
Użycie przewodu o zbyt małym przekroju w stosunku do prądu spawania to scenariusz, którego każdy spawacz powinien unikać. Głównym i najbardziej bezpośrednim skutkiem jest nadmierne nagrzewanie się kabla. Przewód staje się gorący w dotyku, izolacja może ulec uszkodzeniu, a w skrajnych przypadkach może dojść do stopienia izolacji, zwarcia, a nawet pożaru. Dodatkowo, zbyt mały przekrój powoduje znaczące spadki napięcia na przewodzie. To z kolei przekłada się na niestabilność łuku spawalniczego, trudności w utrzymaniu go, a w efekcie na słabą jakość spoiny może być porowata, nierówna lub po prostu nie trzymać parametrów. Długotrwałe przeciążanie przewodów może również prowadzić do uszkodzenia samej spawarki, co generuje znacznie większe koszty niż zakup odpowiednich kabli.
Długość przewodów jak wpływa na stabilność i jakość spoiny?
Długość przewodów spawalniczych to kolejny czynnik, który ma istotny wpływ na jakość i stabilność procesu spawania. Im dłuższy przewód, tym większa jego rezystancja, czyli opór elektryczny. Zgodnie z prawem Ohma, większa rezystancja przy przepływającym prądzie skutkuje większym spadkiem napięcia na długości kabla. Ten spadek napięcia oznacza, że do uchwytu spawalniczego dociera niższe napięcie niż to, które wychodzi ze spawarki. Skutkiem tego jest osłabienie łuku spawalniczego, który staje się mniej stabilny, trudniejszy do zajarzenia i utrzymania. W efekcie jakość spoiny może ulec pogorszeniu, a spawanie staje się mniej komfortowe i efektywne.
Jaka jest optymalna długość przewodów spawalniczych?
Z mojego doświadczenia wynika, że dla większości zastosowań, zwłaszcza w warunkach warsztatowych czy hobbystycznych, optymalna długość przewodów spawalniczych wynosi od 3 do 10 metrów. Taka długość zapewnia wystarczającą swobodę ruchu podczas pracy, jednocześnie minimalizując spadki napięcia i straty energii. Krótsze przewody są zawsze lepsze pod kątem wydajności, ale mogą ograniczać mobilność. Dłuższe, jak już wspomniałem, wymagają szczególnej uwagi.
Kiedy i dlaczego warto zainwestować w grubszy kabel na dłuższych odcinkach?
Jeśli Twoja praca wymaga spawania na większych odległościach, na przykład przy długościach rzędu 20 metrów lub więcej, konieczne staje się zastosowanie przewodów o większym przekroju niż te, które byłyby wystarczające dla krótszych odcinków. Jest to niezbędne, aby skompensować zwiększone straty napięcia wynikające z większej rezystancji dłuższego kabla. Grubszy przewód ma mniejszy opór, co pozwala na utrzymanie stabilnego napięcia na końcu linii i zapewnienie odpowiedniej jakości spawania. Inwestycja w grubszy kabel na dłuższych odcinkach to nie fanaberia, ale konieczność, jeśli chcemy uniknąć frustracji i słabych wyników pracy.
Złącza i wtyki spawalnicze klucz do prawidłowego podłączenia

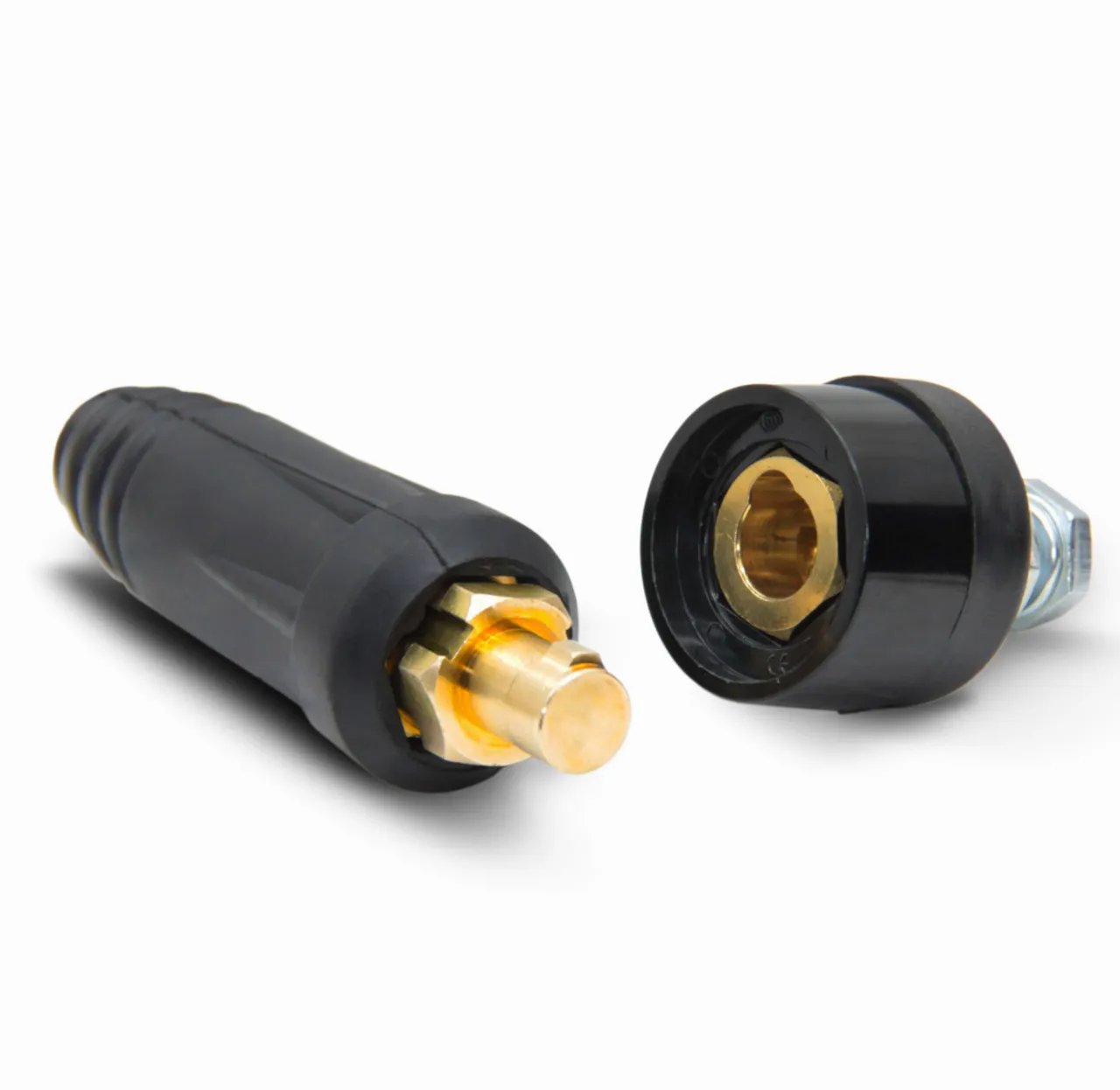

Prawidłowe podłączenie przewodów do spawarki i uchwytu jest równie ważne jak sam dobór kabli. W Polsce najczęściej spotykamy się ze standardowymi wtykami typu ŁP (żeński/gniazdo) i ŁW (męski/bolec). Wtyk ŁW, czyli bolec, zazwyczaj znajduje się na końcu przewodu masowego i jest wpinany do gniazda w spawarce. Natomiast wtyk ŁP, czyli gniazdo, jest często stosowany przy przewodzie elektrodowym, choć zdarza się, że gniazda są również wbudowane w samą spawarkę. Ważne jest, aby złącza były solidne, czyste i zapewniały dobry kontakt elektryczny, aby uniknąć przegrzewania się w miejscu połączenia.
Oznaczenia liczbowe (10-25, 35-50) jak dopasować wtyk do przekroju przewodu?
Na wtykach spawalniczych często spotkamy oznaczenia liczbowe, takie jak "10-25" czy "35-50". Te liczby nie są przypadkowe informują nas o zakresie przekroju przewodu (w mm²), do którego dany wtyk jest przeznaczony. Na przykład, wtyk oznaczony jako "10-25" pasuje do przewodów o przekroju od 10 mm² do 25 mm². Z kolei wtyk "35-50" jest przeznaczony dla kabli o przekroju od 35 mm² do 50 mm². Różnią się one również średnicą bolca wtyk 35-50 ma bolec o średnicy około 13 mm, natomiast 10-25 ma bolec o średnicy około 9 mm. Zawsze upewnij się, że wtyk jest dopasowany do przekroju Twojego kabla, aby zapewnić bezpieczne i trwałe połączenie.
Dodatkowe aspekty wyboru izolacja i normy bezpieczeństwa
Poza przekrojem i materiałem żyły, niezwykle ważna jest również jakość izolacji zewnętrznej przewodu. Izolacja powinna być przede wszystkim gumowa, co zapewnia jej elastyczność i odporność na uszkodzenia mechaniczne. Norma H01N2-D jest powszechnie stosowana dla przewodów spawalniczych w gumowej izolacji i gwarantuje wysoką odporność na wysokie temperatury, ścieranie, a także na działanie olejów i chemikaliów, które często występują w środowisku pracy spawacza. Ponadto, przewody spawalnicze muszą spełniać określone normy bezpieczeństwa, takie jak PN-IEC 60364-5-523, która dotyczy obciążalności prądowej długotrwałej. Spełnienie tych norm to gwarancja, że przewody są bezpieczne w użytkowaniu i minimalizują ryzyko awarii czy zagrożeń dla operatora. Zawsze sprawdzaj, czy kable, które kupujesz, posiadają odpowiednie certyfikaty i oznaczenia.
Podsumowanie Twoja checklista wyboru idealnych przewodów
Aby upewnić się, że wybierasz odpowiednie przewody spawalnicze, przygotowałem krótką checklistę pytań, które powinieneś sobie zadać przed zakupem:
- Jaki jest maksymalny prąd spawania (amperaż) mojej spawarki?
- Jaka długość przewodów będzie mi potrzebna do komfortowej pracy, uwzględniając mobilność i unikanie nadmiernych spadków napięcia?
- Czy przewody są wykonane w 100% z miedzi, czy z aluminium lub stopów?
- Jaki jest przekrój przewodu (mm²) i czy jest on odpowiedni do maksymalnego prądu spawarki oraz długości kabla?
- Czy izolacja jest gumowa (np. H01N2-D), elastyczna i odporna na trudne warunki pracy?
- Czy wtyki spawalnicze (ŁP/ŁW) są dopasowane do przekroju moich przewodów i typu gniazd w spawarce?
Przeczytaj również: Jaką spawarkę kupić? Poradnik eksperta dla domu i warsztatu
Inwestycja w jakość, która procentuje bezpieczeństwo i komfort pracy na lata
Pamiętaj, że wybór wysokiej jakości przewodów spawalniczych to nie tylko zakup, ale przede wszystkim inwestycja w Twoje bezpieczeństwo, niezawodność sprzętu i komfort pracy na długie lata. Niskiej jakości kable, choć początkowo tańsze, mogą prowadzić do znacznie większych kosztów w przyszłości czy to poprzez uszkodzenie spawarki, konieczność częstej wymiany przewodów, czy, co najgorsze, przez wypadki. Nie warto ryzykować. Dobrze dobrane i solidne przewody to podstawa efektywnego i bezpiecznego spawania.
