Spawarka: Jaki kabel na przedłużacz? Uniknij awarii i pożaru!

Wybór odpowiedniego kabla na przedłużacz do spawarki to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i prawidłowego działania sprzętu. Wielu użytkowników bagatelizuje ten aspekt, sięgając po pierwszy lepszy przedłużacz z marketu, co może prowadzić do poważnych konsekwencji od niestabilnego łuku, przez uszkodzenie spawarki, aż po zagrożenie pożarowe. W tym artykule, jako doświadczony praktyk, przeprowadzę Cię przez kluczowe parametry, które musisz wziąć pod uwagę, aby Twój przedłużacz spawalniczy był niezawodny i bezpieczny.

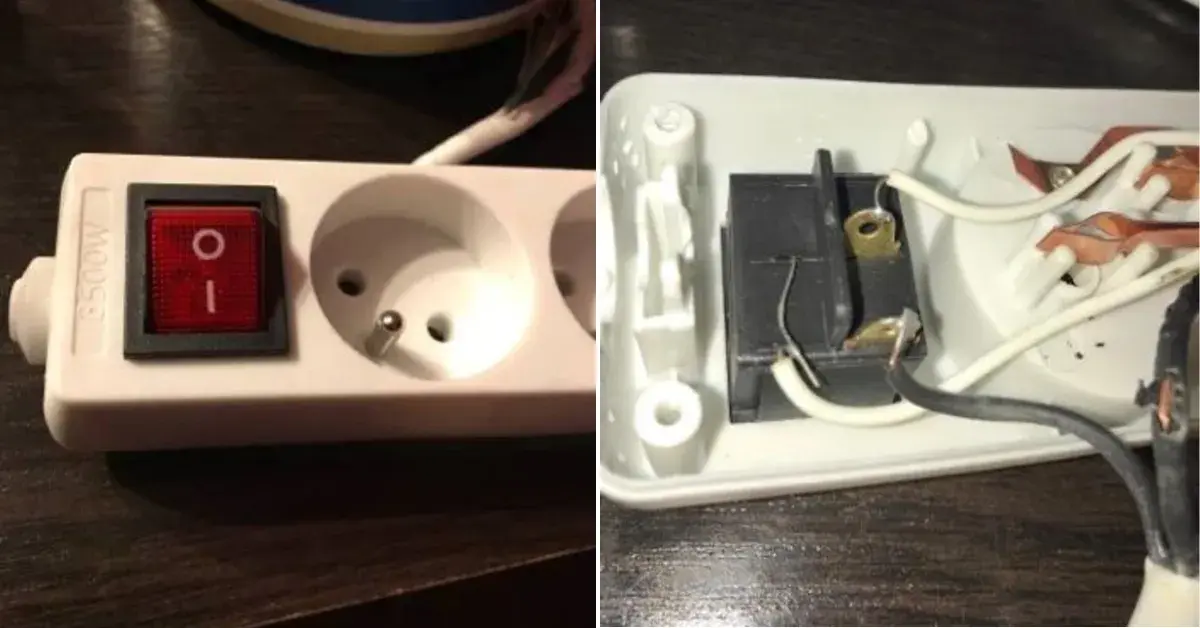

Zwykły przedłużacz z marketu: dlaczego to ryzyko dla twojej spawarki?

Kiedy widzę, jak ktoś podłącza mocną spawarkę do cienkiego, marketowego przedłużacza, od razu zapala mi się czerwona lampka. To prosta droga do problemów, a w najgorszym wypadku do poważnego wypadku. Głównym winowajcą jest tu spadek napięcia. Spawarka, szczególnie inwertorowa, jest bardzo wrażliwa na stabilność zasilania. Zbyt duży spadek napięcia, spowodowany za małym przekrojem kabla i/lub jego zbyt dużą długością, sprawia, że do urządzenia dociera mniej mocy, niż potrzebuje. Dopuszczalny spadek napięcia w instalacjach nie powinien przekraczać 4%. Jeśli jest większy, łuk spawalniczy staje się niestabilny, zajarzenie elektrody jest utrudnione, a w skrajnych przypadkach może dojść nawet do uszkodzenia wrażliwej elektroniki spawarki. To kosztowny błąd, którego łatwo uniknąć.

Kolejnym aspektem jest chwilowy pobór prądu. Spawarka, zwłaszcza podczas zajarzania łuku, potrafi pobrać z sieci prąd znacznie wyższy niż jej moc znamionowa. Zwykłe przedłużacze są często projektowane do pracy z mniejszymi obciążeniami, takimi jak lampy czy elektronarzędzia o stałym poborze mocy. Próba zasilania spawarki takim kablem to proszenie się o przeciążenie instalacji, wybicie bezpieczników, a nawet uszkodzenie wewnętrznych komponentów przedłużacza, które nie są przystosowane do tak dynamicznych i wysokich obciążeń.

Nieodpowiedni przedłużacz to także ryzyko przegrzewania się kabla. Cienkie żyły, nieprzystosowane do przepływu dużych prądów spawalniczych, nagrzewają się, co prowadzi do topienia izolacji, uszkodzenia wtyczek i gniazd, a w konsekwencji do zwarć i zagrożenia pożarowego. Widziałem to wiele razy stopione obudowy wtyczek, nadpalone gniazda. To nie tylko strata sprzętu, ale realne zagrożenie dla warsztatu i zdrowia. Dlatego tak ważne jest, aby nie oszczędzać na kablu, który jest dosłownie żyłą zasilającą Twoją spawarkę.

Przekrój żyły kabla: klucz do bezpiecznej pracy spawarki

Przekrój żyły kabla to moim zdaniem najważniejszy parametr, który decyduje o bezpieczeństwie i efektywności pracy spawarki. Im większy prąd płynie przez kabel, tym większy powinien być jego przekrój, aby zminimalizować opór i tym samym spadek napięcia oraz nagrzewanie się. To fizyka, której nie da się oszukać.

Dla większości amatorskich spawarek inwertorowych zasilanych z sieci 230V, które nie przekraczają 200A prądu spawania, i przy krótkich przedłużaczach (do 10-15 metrów), absolutnym minimum jest przekrój 2,5 mm². Pamiętaj jednak, że to minimum, a ja zawsze rekomenduję pewien zapas bezpieczeństwa. Jeśli Twoja spawarka jest mocniejsza lub planujesz używać dłuższego kabla, powinieneś pomyśleć o czymś więcej.

W przypadku mocniejszych urządzeń lub gdy potrzebujesz przedłużacza o długości powyżej 20 metrów, zalecany przekrój to 4 mm². Dla zastosowań profesjonalnych, gdzie spawarki pracują intensywnie, a także dla spawarek trójfazowych (400V), często stosuje się kable o przekroju 6 mm² lub nawet większym. Pamiętaj, że maksymalny prąd spawania, podany w instrukcji Twojej spawarki, jest głównym wyznacznikiem. Popularna spawarka inwertorowa 200A może pobierać z sieci nawet ponad 25A, co bezwzględnie wymaga kabla o odpowiednio dużym przekroju.

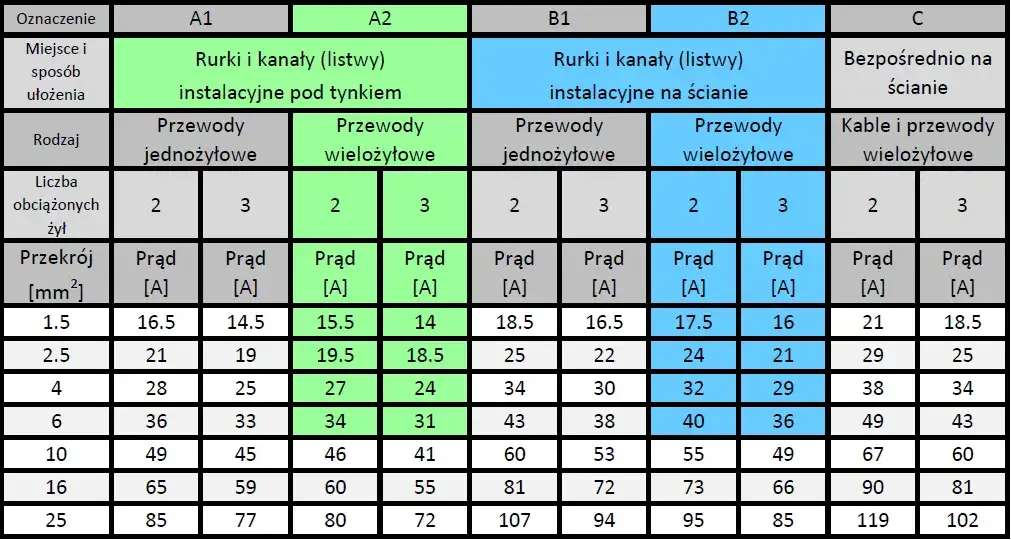

Aby ułatwić Ci wybór, przygotowałem prostą tabelę z moimi rekomendacjami:

Ile żył powinien mieć kabel do twojej spawarki?

Liczba żył w kablu to kolejny kluczowy parametr, który zależy od rodzaju zasilania Twojej spawarki. W Polsce najczęściej spotykamy spawarki zasilane z sieci jednofazowej 230V lub trójfazowej 400V (tzw. "siła"). Dla każdej z nich potrzebny jest inny typ kabla, a co najważniejsze zawsze z przewodem ochronnym.

Dla spawarek zasilanych z sieci 230V standardem jest kabel 3-żyłowy (np. 3x2,5 mm² lub 3x4 mm²). Trzy żyły oznaczają przewód fazowy (L), przewód neutralny (N) oraz niezwykle ważny przewód ochronny (PE). Ten ostatni jest absolutnie kluczowy dla Twojego bezpieczeństwa, ponieważ w przypadku awarii izolacji odprowadza prąd do ziemi, chroniąc Cię przed porażeniem. Nigdy, przenigdy nie używaj przedłużacza bez przewodu ochronnego do spawarki!

Jeśli posiadasz spawarkę trójfazową, zasilaną z sieci 400V, będziesz potrzebować kabla 5-żyłowego (np. 5x2,5 mm² lub 5x4 mm²). W tym przypadku mamy trzy przewody fazowe (L1, L2, L3), przewód neutralny (N) oraz oczywiście przewód ochronny (PE). Pamiętaj, że wtyczki i gniazda do zasilania trójfazowego również muszą być odpowiednie pięciopinowe, z bolcem uziemiającym.

Miedź czy aluminium: jaki materiał wybrać do przedłużacza spawalniczego?

Odpowiedź na to pytanie jest dla mnie jednoznaczna: zawsze wybieraj kable z żyłami miedzianymi (Cu). Miedź charakteryzuje się doskonałą przewodnością elektryczną i wysoką wytrzymałością mechaniczną, co jest niezwykle ważne w warunkach warsztatowych. Kable miedziane są bardziej elastyczne, odporne na zmęczenie materiału i lepiej znoszą wysokie temperatury, co przekłada się na ich trwałość i bezpieczeństwo użytkowania ze spawarką.

Na rynku znajdziesz tańsze alternatywy, takie jak kable aluminiowe pokryte miedzią (CCA - Copper Clad Aluminium). Stanowczo odradzam ich stosowanie do przedłużaczy spawalniczych! Aluminium ma gorszą przewodność niż miedź, co oznacza, że przy tym samym przekroju będzie się bardziej nagrzewać i generować większe spadki napięcia. Dodatkowo, kable CCA są mniej wytrzymałe mechanicznie, bardziej podatne na pękanie i korozję w miejscach połączeń, co w połączeniu z dużymi prądami spawalniczymi stwarza realne zagrożenie. Rozpoznasz je po niższej wadze i często po oznaczeniu "CCA" lub braku oznaczenia "Cu". Pamiętaj na miedzi nie warto oszczędzać, gdy w grę wchodzi bezpieczeństwo i sprawność sprzętu.

Izolacja kabla: ochrona przed trudnymi warunkami warsztatowymi

Warunki w warsztacie czy na budowie są często trudne. Kable są narażone na uszkodzenia mechaniczne, kontakt z iskrami, olejami, smarami, a także zmienne temperatury. Dlatego rodzaj izolacji kabla jest równie ważny, jak przekrój żył. Moim zdaniem, złotym standardem dla przedłużaczy spawalniczych są kable w grubej, wzmocnionej izolacji gumowej lub neoprenowej. Szukaj oznaczeń takich jak H07RN-F to typ kabla, który jest elastyczny, odporny na ścieranie, rozrywanie, działanie olejów i smarów, a także na warunki atmosferyczne. Taka izolacja zapewni długą żywotność przedłużacza i wysoki poziom bezpieczeństwa.

W przeciwieństwie do tego, standardowe kable w izolacji PVC (np. OMY) są znacznie mniej odpowiednie do zastosowań warsztatowych. Izolacja PVC jest sztywna, krucha w niskich temperaturach i łatwo ulega uszkodzeniom mechanicznym. Iskry spawalnicze mogą ją łatwo przetopić, a kontakt z olejami powoduje jej degradację. Taki kabel szybko straci swoje właściwości ochronne, stając się potencjalnym źródłem zagrożenia. Unikaj ich, jeśli zależy Ci na trwałości i bezpieczeństwie.

Nie zapominaj również o solidnych wtyczkach i gniazdach. Muszą one być wykonane z wytrzymałych materiałów, odpornych na wysoką temperaturę i uszkodzenia mechaniczne. Kluczowa jest również odpowiednia klasa szczelności minimum IP44, co oznacza ochronę przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm. Upewnij się, że wtyczki i gniazda są przystosowane do przenoszenia wysokich prądów (standardowo 16A dla 230V, ale dla mocniejszych spawarek warto rozważyć 32A). Tanie, marketowe komponenty to często słabe ogniwo, które przegrzewa się i topi, stwarzając zagrożenie pożarowe. Zawsze wybieraj sprawdzone marki.

Unikaj tych błędów, tworząc przedłużacz do spawarki

W mojej praktyce widziałem wiele błędów, które można łatwo wyeliminować, mając odpowiednią wiedzę. Oto najczęstsze z nich:

1. Stosowanie zbyt długiego kabla o za małym przekroju: To najczęstszy błąd prowadzący do nadmiernego spadku napięcia. Im dłuższy i cieńszy kabel, tym większy opór i tym więcej energii traci się w postaci ciepła, zanim dotrze do spawarki. Skutkuje to niestabilnym łukiem, trudnościami w spawaniu, a w dłuższej perspektywie uszkodzeniem spawarki.

2. Łączenie kilku krótszych przedłużaczy: Chociaż może się wydawać, że to sprytne rozwiązanie na brak długiego kabla, w rzeczywistości jest to bardzo ryzykowne. Każde połączenie (wtyczka-gniazdo) to dodatkowy punkt oporu, który może się nagrzewać pod obciążeniem. Wiele takich punktów w szeregu znacznie zwiększa ryzyko przegrzewania, zwarć i zagrożenia pożarowego. Zawsze lepiej mieć jeden, odpowiednio długi i solidny przedłużacz.

3. Używanie tanich, niskiej jakości wtyczek i gniazd: Jak już wspomniałem, słabej jakości komponenty nie są w stanie wytrzymać dużych prądów spawalniczych. Ich styki mogą się przegrzewać, topić, a nawet zapalać. To bezpośrednie zagrożenie pożarowe i ryzyko porażenia prądem. Zainwestuj w solidne, markowe wtyczki i gniazda o odpowiedniej klasie szczelności i wytrzymałości prądowej.

4. Zwijanie kabla w pętlę podczas pracy pod dużym obciążeniem: To błąd, który często widzę w warsztatach. Zwijanie długiego kabla w ciasne pętle podczas pracy spawarki pod dużym obciążeniem może prowadzić do efektu indukcyjnego, zwiększając opór i powodując lokalne przegrzewanie się kabla. Zawsze rozwijaj kabel całkowicie, aby zapewnić optymalne chłodzenie i minimalny opór.

Twój idealny przedłużacz spawalniczy: kompletna checklista

Podsumowując, wybór lub samodzielne złożenie przedłużacza do spawarki to decyzja, której nie należy podejmować pochopnie. Oto najważniejsze punkty, które pomogą Ci stworzyć bezpieczne i wydajne połączenie:

Jak samodzielnie złożyć bezpieczny i wydajny przedłużacz:

• Kabel:
  • Materiał: Zawsze miedź (Cu), nigdy CCA.
  • Przekrój: Minimum 2,5 mm² dla 230V do 200A i krótkich kabli; 4 mm² lub więcej dla mocniejszych spawarek lub dłuższych kabli. Dla 400V odpowiednio 5x2,5 mm² lub 5x4 mm².
  • Liczba żył: 3 żyły (L, N, PE) dla 230V; 5 żył (L1, L2, L3, N, PE) dla 400V.
  • Izolacja: Gruba, gumowa lub neoprenowa (np. H07RN-F) odporna na uszkodzenia mechaniczne, iskry, oleje.
  • Długość: Dobierz najkrótszą możliwą długość, która pozwoli na swobodną pracę, aby zminimalizować spadek napięcia.
• Wtyczki i gniazda:
  • Jakość: Solidne, markowe komponenty.
  • Klasa szczelności: Minimum IP44.
  • Wytrzymałość prądowa: Przystosowane do prądów spawarki (np. 16A lub 32A dla 230V, odpowiednio dla 400V).
  • Złącza: Upewnij się, że są mocno i prawidłowo zamocowane, bez luźnych połączeń.

Przeczytaj również: Spawarka IGBT: Jak działa i dlaczego to najlepszy wybór?

Na co zwrócić uwagę, kupując fabryczny przedłużacz:

• Oznaczenia na kablu: Sprawdź, czy kabel ma oznaczenie H07RN-F i czy podany jest prawidłowy przekrój żył (np. 3G2,5 oznacza 3 żyły po 2,5 mm²).
• Deklarowana moc/prąd: Upewnij się, że przedłużacz jest przystosowany do mocy i maksymalnego prądu Twojej spawarki.
• Certyfikaty bezpieczeństwa: Szukaj oznaczeń CE i innych certyfikatów potwierdzających zgodność z normami.
• Jakość wykonania: Obejrzyj wtyczki i gniazda powinny być solidne, dobrze spasowane, bez luzów.
• Opinie innych użytkowników: Warto sprawdzić recenzje, zwłaszcza jeśli przedłużacz jest nieznanej marki.
