Wiertło kwadratowe brzmi jak paradoks, prawda? W końcu jak coś, co się obraca, może wywiercić otwór o idealnie prostych krawędziach? To pytanie nurtuje wielu majsterkowiczów i profesjonalistów, którzy po raz pierwszy spotykają się z tym fascynującym narzędziem. Jego działanie, choć pozornie sprzeczne z intuicją, jest genialnym połączeniem prostoty i inżynierskiej precyzji, które znacząco ułatwia pracę w drewnie. Zgłębienie mechanizmu stojącego za tym narzędziem to prawdziwa gratka dla każdego, kto ceni sobie efektywność i doskonałe rezultaty w obróbce drewna.
Wiertło kwadratowe działa dzięki połączeniu dwóch elementów wiertła krętego i nieruchomego dłuta
- Wiertło kwadratowe (dłutujące) składa się z wewnętrznego wiertła krętego i zewnętrznego, kwadratowego dłuta.
- Wewnętrzne wiertło usuwa większość materiału, a dłuto ścina narożniki, formując kwadratowy otwór.
- Do jego użycia niezbędna jest specjalistyczna maszyna, np. dłutownica lub wiertarka stołowa z przystawką.
- Głównie stosowane jest w stolarstwie i meblarstwie do tworzenia precyzyjnych gniazd pod czopy.
- Zapewnia szybkość, powtarzalność i precyzję, przewyższając ręczne dłutowanie.
- Istnieje też koncepcja wiertła opartego na trójkącie Reuleaux, ale nie jest to powszechne rozwiązanie komercyjne.
Wiertło kwadratowe: jak to możliwe?
Kiedy po raz pierwszy usłyszałem o wiertle kwadratowym, moja reakcja była podobna do zapewne wielu z Was: "Jak to w ogóle działa?". Przecież wiertło z definicji obraca się, a obrót generuje okrągły kształt. Kwadratowy otwór wydaje się zaprzeczeniem tej zasady. Jednak w świecie obróbki drewna, gdzie precyzyjne gniazda o prostych krawędziach są kluczowe, inżynierowie znaleźli sprytne rozwiązanie. W tym artykule rozwieję wszelkie wątpliwości i pokażę, że to, co wydaje się niemożliwe, jest w rzeczywistości bardzo logicznym i efektywnym mechanizmem.
Mechanizm wiercenia kwadratowych otworów: krok po kroku

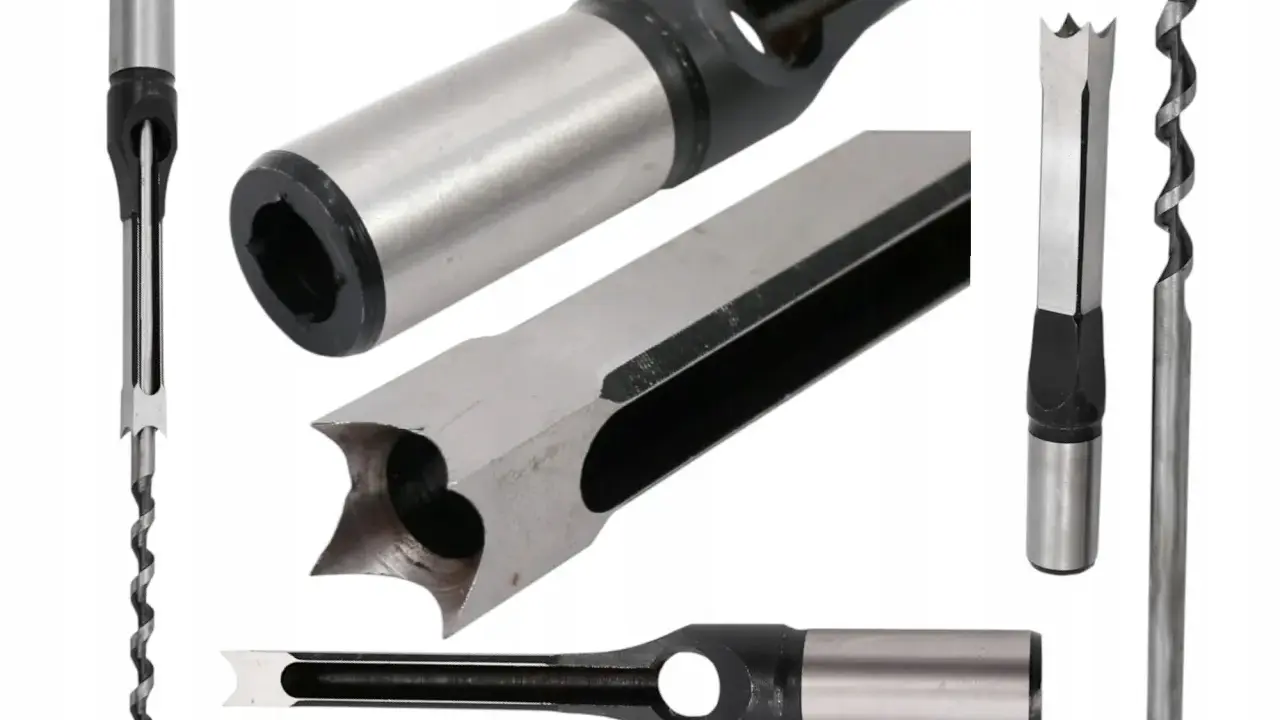

Nie jeden, a dwa elementy: poznaj duet wiertła krętego i dłuta
Kluczem do zrozumienia działania wiertła kwadratowego jest uświadomienie sobie, że nie jest to pojedyncze narzędzie, lecz zestaw dwóch współpracujących ze sobą elementów. Mamy tu do czynienia z wewnętrznym wiertłem krętym, które przypomina standardowe wiertło do drewna, oraz zewnętrznym, kwadratowym dłutem, które je otacza. To właśnie ta synergia pozwala na uzyskanie prostokątnych otworów z niezwykłą precyzją. Bez tego duetu, uzyskanie kwadratowego gniazda byłoby znacznie bardziej czasochłonne i wymagałoby ręcznego dłutowania, co z własnego doświadczenia wiem, potrafi być męczące i mało powtarzalne.
Rola wiertła wewnętrznego: wiercenie i usuwanie 90% materiału
Wewnętrzne wiertło kręte to serce całego systemu. To ono obraca się z dużą prędkością, zagłębiając się w materiał i usuwając większość drewna z centralnej części przyszłego otworu. Jego zadaniem jest stworzenie okrągłego otworu, który stanowi swoisty fundament dla dalszych działań. Dzięki spiralnym rowkom wióry są efektywnie wyprowadzane na zewnątrz, co zapobiega zatykaniu się narzędzia i przegrzewaniu materiału. Można powiedzieć, że wiertło kręte przygotowuje grunt, usuwając około 90% materiału, który ma zostać usunięty, zanim do akcji wkroczy dłuto.
Magia kwadratowej tulei: jak nieruchome dłuto formuje idealne narożniki?
Po tym, jak wiertło wewnętrzne usunie większość materiału, do gry wchodzi zewnętrzna, kwadratowa tuleja czyli dłuto. I tu tkwi cała magia! W przeciwieństwie do wiertła, dłuto pozostaje nieruchome względem osi obrotu. Jest ono dociskane do materiału, a jego ostre krawędzie ścinają pozostałe fragmenty drewna, zwłaszcza te w narożnikach, które nie zostały usunięte przez okrągłe wiertło. To właśnie dłuto nadaje otworowi ostateczny, idealnie kwadratowy kształt. Wyobraźcie sobie, że wiertło tworzy okrąg, a dłuto "obcina" jego boki, tworząc proste krawędzie i ostre narożniki. To naprawdę sprytne rozwiązanie!
Odprowadzanie wiórów: klucz do czystej i efektywnej pracy
Efektywne odprowadzanie wiórów jest absolutnie kluczowe dla czystej i precyzyjnej pracy, szczególnie przy głębokich gniazdach. Wiertło kwadratowe zostało zaprojektowane tak, aby radzić sobie z tym wyzwaniem. Wióry, które powstają podczas wiercenia przez wewnętrzne wiertło kręte, są transportowane na zewnątrz przez jego spiralne rowki. Dodatkowo, zewnętrzne dłuto posiada specjalny otwór w bocznej ściance, przez który również usuwane są wióry. Dzięki temu mechanizmowi, obszar roboczy pozostaje stosunkowo czysty, co minimalizuje ryzyko zatykania się narzędzia, przegrzewania drewna i pozwala na uzyskanie gładkich, czystych krawędzi otworu. Zawsze zwracam uwagę na to, by maszyna była regularnie czyszczona z nagromadzonych wiórów, co znacząco wpływa na żywotność narzędzia i jakość pracy.
Niezbędny sprzęt do wiercenia kwadratowych otworów

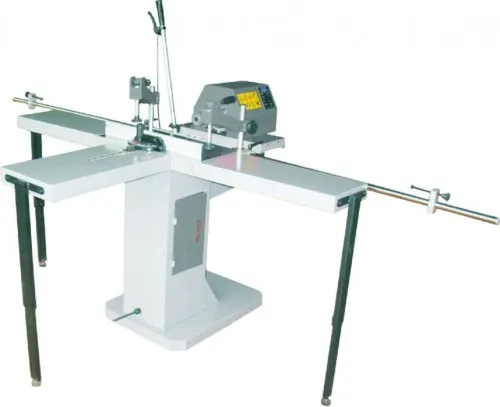

Dłutownica (dłutarka): profesjonalne narzędzie stworzone do tego zadania
Wiertło kwadratowe nie jest narzędziem, które po prostu zamontujemy w standardowej wiertarce ręcznej. Do jego efektywnego i bezpiecznego użycia niezbędna jest specjalistyczna maszyna dłutownica, często nazywana również dłutarką. Jest to stacjonarne urządzenie, które zostało zaprojektowane właśnie do wiercenia kwadratowych otworów. Dłutownica zapewnia jednoczesny ruch obrotowy wewnętrznego wiertła oraz precyzyjny, posuwisty ruch dłuta, które jest dociskane do materiału. Dzięki temu operator ma pełną kontrolę nad procesem, a otwory są wykonywane z niezwykłą precyzją i powtarzalnością. W moim warsztacie dłutownica to jeden z tych sprzętów, bez których nie wyobrażam sobie efektywnej pracy przy większych projektach stolarskich.
Przystawka do wiertarki stołowej: rozwiązanie dla zaawansowanych majsterkowiczów
Dla tych, którzy nie chcą inwestować w pełnowymiarową dłutownicę, ale posiadają wiertarkę stołową, istnieje alternatywne rozwiązanie: specjalna przystawka do dłutowania. Taka przystawka montowana jest do wrzeciona wiertarki stołowej i umożliwia unieruchomienie kwadratowej tulei dłuta, podczas gdy wewnętrzne wiertło kręte obraca się w standardowy sposób. Jest to opcja znacznie bardziej ekonomiczna i dostępna dla zaawansowanych majsterkowiczów, którzy sporadycznie potrzebują wykonać kwadratowe gniazda. Muszę jednak zaznaczyć, że choć przystawki są funkcjonalne, pełnoprawna dłutownica zawsze zapewni większą stabilność, precyzję i komfort pracy, szczególnie przy intensywnym użytkowaniu.
Jak prawidłowo zamocować wiertło dłutujące w maszynie?
Prawidłowy montaż wiertła dłutującego jest kluczowy dla bezpieczeństwa i efektywności pracy. Przede wszystkim, wewnętrzne wiertło kręte musi być pewnie zamocowane w uchwycie wiertarskim, tak jak każde inne wiertło. Następnie, kwadratowe dłuto należy umieścić w specjalnym gnieździe maszyny lub przystawki, upewniając się, że jest ono nieruchome i odpowiednio ustawione. Bardzo ważne jest, aby między końcówką wiertła krętego a dnem kwadratowego dłuta pozostawić niewielki luz (około 1-2 mm). Ten luz pozwala wiertłu na swobodne usuwanie wiórów i zapobiega jego zakleszczaniu się. Zawsze sprawdzam, czy wszystkie elementy są dobrze dokręcone i stabilne, zanim rozpocznę pracę.
Główne zastosowania wiertła kwadratowego
Stolarstwo i meblarstwo: sekret idealnych połączeń na czop i wpust
- Gniazda pod czopy: To bez wątpienia najczęstsze i najważniejsze zastosowanie wiertła kwadratowego. Pozwala ono na szybkie i precyzyjne wykonywanie gniazd pod połączenia czopowe, które są podstawą wielu tradycyjnych i niezwykle trwałych konstrukcji meblowych i stolarskich. Dzięki temu narzędziu, uzyskanie idealnie dopasowanych czopów i wpustów staje się znacznie prostsze i bardziej powtarzalne.
- Ramy i konstrukcje: Wiertła kwadratowe są niezastąpione przy budowie ram, drzwi, okien czy innych konstrukcji drewnianych, gdzie wymagane są mocne i estetyczne połączenia.
- Elementy mebli: Od krzeseł po stoły i szafy wszędzie tam, gdzie potrzebne są solidne i niewidoczne połączenia, wiertło kwadratowe sprawdza się doskonale.
Stolarka otworowa: precyzyjne gniazda pod zamki i zawiasy w drzwiach
Wiertło kwadratowe znajduje również szerokie zastosowanie w stolarce otworowej, czyli przy produkcji drzwi i okien. Wykonywanie precyzyjnych gniazd pod zamki, zawiasy, klamki i inne okucia wymaga nie tylko dokładności, ale i powtarzalności. Dzięki temu narzędziu, stolarze mogą szybko i efektywnie tworzyć otwory o idealnych wymiarach, co jest kluczowe dla prawidłowego funkcjonowania i estetyki gotowego produktu. W mojej praktyce wielokrotnie korzystałem z tego rozwiązania, aby zapewnić klientom najwyższą jakość wykonania.
Konstrukcje drewniane: od solidnych ram po elementy budowlane
Nie tylko meble i stolarka otworowa korzystają z zalet wiertła kwadratowego. Jest ono również cennym narzędziem w szeroko pojętych konstrukcjach drewnianych. Przy łączeniu belek, tworzeniu solidnych ram czy innych elementów budowlanych, gdzie wymagana jest duża wytrzymałość połączeń, precyzyjne gniazda kwadratowe są nieocenione. Umożliwiają one tworzenie mocnych i stabilnych konstrukcji, które wytrzymają próbę czasu. To narzędzie znacząco przyspiesza i ułatwia pracę, zapewniając jednocześnie wysoką jakość połączeń.
Projekty DIY: kiedy warto zainwestować w to rozwiązanie?
Dla zaawansowanych majsterkowiczów i entuzjastów DIY, wiertło kwadratowe, a właściwie dłutownica lub przystawka, może być naprawdę wartościową inwestycją. Jeśli regularnie tworzycie meble, ramy, drzwi czy inne projekty wymagające precyzyjnych połączeń czopowych, to narzędzie znacząco skróci czas pracy i podniesie jakość Waszych wyrobów. Precyzja i powtarzalność, jaką oferuje, jest nieosiągalna przy ręcznym dłutowaniu. Warto rozważyć zakup, jeśli zależy Wam na profesjonalnym wykończeniu i chcecie przenieść swoje projekty na wyższy poziom. Pamiętajcie jednak, że to inwestycja, która wymaga również odpowiedniego miejsca w warsztacie.
Wybór wiertła kwadratowego: co warto wiedzieć przed zakupem?
Materiał ma znaczenie: stal HSS a stal węglowa co wybrać?
Wybierając wiertło kwadratowe, warto zwrócić uwagę na materiał, z którego jest wykonane. Najczęściej spotykamy się z dwoma rodzajami stali: stalą szybkotnącą (HSS) i stalą węglową. Wiertła HSS są zazwyczaj droższe, ale oferują znacznie większą twardość i odporność na ścieranie, co przekłada się na dłuższą żywotność i lepszą wydajność, szczególnie przy pracy z twardszym drewnem. Stal węglowa jest bardziej ekonomiczną opcją, odpowiednią do lżejszych zastosowań i miękkiego drewna, ale szybciej się tępi. Moja rada? Jeśli planujecie intensywne użytkowanie lub pracę z egzotycznymi gatunkami drewna, zdecydowanie postawcie na HSS. To inwestycja, która się zwróci.
Rozmiary metryczne i calowe: jak dopasować wiertło do swojego projektu?
Wiertła kwadratowe są dostępne w szerokiej gamie rozmiarów, zarówno metrycznych (np. 6 mm, 8 mm, 10 mm, 12 mm, 16 mm), jak i calowych (np. 1/4", 3/8", 1/2", 5/8"). Rozmiar wiertła zawsze odnosi się do długości boku kwadratowego otworu, który zostanie wywiercony. Przed zakupem zawsze dokładnie sprawdźcie, jaki rozmiar czopa planujecie wykonać i dopasujcie do niego odpowiednie wiertło. Często w zestawach narzędziowych znajdziecie kilka najpopularniejszych rozmiarów, co jest dobrym punktem wyjścia. Pamiętajcie, że precyzja w stolarstwie to podstawa, więc odpowiednie dopasowanie rozmiaru jest absolutnie kluczowe.
Jakość wykonania a cena: czy warto inwestować w narzędzia renomowanych marek?
Na rynku dostępne są wiertła kwadratowe w różnych przedziałach cenowych, od tanich, no-name'owych po drogie narzędzia renomowanych producentów. Z mojego doświadczenia wynika, że jakość wykonania ma ogromne znaczenie. Tanie wiertła często są wykonane z gorszej stali, mają niedokładnie szlifowane krawędzie i szybko się tępią, co prowadzi do przypalania drewna i frustracji. Inwestycja w narzędzia od uznanych marek, takich jak CMT, Freud czy Bosch, choć początkowo droższa, zazwyczaj się opłaca. Zapewniają one większą trwałość, precyzję i lepsze rezultaty pracy. W końcu, jak mawiał mój mistrz, "nie stać cię na tanie narzędzia".
Unikaj błędów: praktyczne wskazówki dla profesjonalistów
Przypalony materiał i nierówne krawędzie: wina tępego narzędzia czy złej techniki?
Jednym z najczęstszych problemów, z jakimi spotykam się u początkujących użytkowników wierteł kwadratowych, jest przypalony materiał i nierówne krawędzie otworu. Zazwyczaj winne są dwie rzeczy: tępe narzędzie lub zła technika pracy. Tępe wiertło i dłuto nie tną drewna, lecz je szarpią i grzeją, co prowadzi do przypaleń. Regularne ostrzenie jest więc absolutną podstawą. Z kolei zbyt szybki posuw lub niewłaściwe ustawienie maszyny może skutkować nierównymi krawędziami. Zawsze zalecam pracę z umiarkowanym, kontrolowanym posuwem, pozwalającym narzędziu na swobodne usuwanie materiału. Cierpliwość popłaca, zwłaszcza w stolarstwie.
Zapychanie się wiórami: jak prawidłowo regulować posuw i głębokość wiercenia?
Zapychanie się wiórami to kolejny problem, który może spowolnić pracę i obniżyć jakość otworu. Jest to szczególnie widoczne przy wierceniu głębokich gniazd. Aby tego uniknąć, kluczowa jest prawidłowa regulacja posuwu i głębokości wiercenia. Nie próbujcie wiercić całego otworu na raz, zwłaszcza w twardym drewnie. Lepiej jest wykonywać wiercenie etapami, co kilka milimetrów, wycofując narzędzie, aby umożliwić usunięcie wiórów. To pozwala na bieżąco oczyszczać otwór i zapobiega przegrzewaniu się narzędzia. Dodatkowo, regularne czyszczenie dłutownicy z nagromadzonych wiórów jest również bardzo ważne.
Prawidłowa konserwacja i ostrzenie: jak przedłużyć żywotność Twojego wiertła?
- Czyszczenie po każdym użyciu: Po zakończeniu pracy zawsze należy dokładnie oczyścić wiertło i dłuto z wiórów, żywicy i kurzu. Nagromadzona żywica może znacząco utrudniać pracę i prowadzić do przegrzewania.
- Zabezpieczanie przed korozją: Po oczyszczeniu, narzędzie powinno zostać zabezpieczone cienką warstwą oleju (np. oleju maszynowego), aby zapobiec korozji, zwłaszcza jeśli nie będzie używane przez dłuższy czas.
- Regularne ostrzenie: Zarówno wewnętrzne wiertło kręte, jak i krawędzie kwadratowego dłuta z czasem się tępią. Ostrzenie wiertła krętego można wykonać samodzielnie, używając odpowiednich ostrzałek. Jednak ostrzenie kwadratowego dłuta jest znacznie bardziej skomplikowane i często wymaga specjalistycznego serwisu lub użycia dedykowanych kamieni szlifierskich o odpowiednim kształcie. Nigdy nie próbujcie ostrzyć dłuta "na oko", bo możecie je bezpowrotnie uszkodzić.

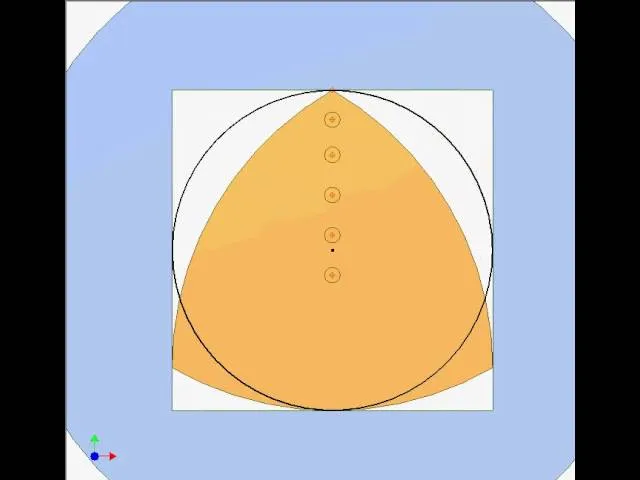

Trójkąt Reuleaux: matematyczna ciekawostka czy realna alternatywa?
Czym jest figura o stałej szerokości i jak ma się do wiercenia?
W kontekście wiercenia kwadratowych otworów często pojawia się matematyczna ciekawostka trójkąt Reuleaux. Jest to jedna z figur o stałej szerokości, co oznacza, że niezależnie od kierunku pomiaru, jej szerokość pozostaje taka sama. Jeśli umieścimy wiertło o przekroju trójkąta Reuleaux w specjalnej prowadnicy, która wymusza odpowiednią trajektorię ruchu, jest ono w stanie wywiercić otwór o kształcie bardzo zbliżonym do kwadratu. Co ciekawe, rogi takiego otworu będą jednak lekko zaokrąglone. To fascynujący przykład zastosowania geometrii w inżynierii, choć w praktyce ma swoje ograniczenia.
Wiertło Wattsa vs. wiertło dłutujące: teoria a powszechna praktyka warsztatowa
Wiertło oparte na trójkącie Reuleaux, znane również jako wiertło Wattsa, to głównie koncepcja teoretyczna i demonstracyjna. Choć potrafi wywiercić otwór przypominający kwadrat, jego zastosowanie w praktyce warsztatowej jest marginalne. Główna różnica między nim a wiertłem dłutującym, o którym mówiliśmy wcześniej, polega na mechanizmie. Wiertło Wattsa obraca się i porusza po skomplikowanej trajektorii, aby "wyciąć" kwadrat, podczas gdy wiertło dłutujące to proste połączenie obracającego się wiertła i nieruchomego dłuta, które ścina narożniki. To drugie rozwiązanie jest znacznie prostsze w budowie, obsłudze i bardziej efektywne w praktyce.
Przeczytaj również: Jak naostrzyć wiertło do metalu? Uniknij błędów i zyskaj ostrość.
Dlaczego wiertła dłutujące zdominowały rynek?
Odpowiedź na to pytanie jest prosta: praktyczność, precyzja i efektywność. Wiertła dłutujące (kwadratowe) stały się standardem w branży stolarskiej i meblarskiej, ponieważ oferują niezrównaną powtarzalność i czystość wykonania gniazd kwadratowych. Ich mechanizm jest prosty, łatwy do zrozumienia i niezawodny. W przeciwieństwie do wierteł opartych na trójkącie Reuleaux, które wymagają skomplikowanych mechanizmów prowadzących i zawsze pozostawiają zaokrąglone narożniki, wiertła dłutujące tworzą idealnie proste krawędzie i ostre kąty, co jest kluczowe dla mocnych i estetycznych połączeń czopowych. Z mojego punktu widzenia, prostota i skuteczność zawsze wygrywają w codziennej pracy warsztatowej.
