Prawidłowe podłączenie przewodów do spawarki inwertorowej to absolutna podstawa, decydująca nie tylko o jakości każdej spoiny, ale przede wszystkim o Twoim bezpieczeństwie. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, wyjaśniając wszelkie niuanse, które jako doświadczony praktyk uważam za kluczowe.
Prawidłowe podłączenie przewodów do spawarki inwertorowej klucz do bezpieczeństwa i efektywnego spawania
- W metodzie MMA najczęściej stosuje się biegunowość odwrotną: uchwyt elektrodowy do gniazda „+”, a zacisk masowy do „-”.
- Gniazda spawalnicze oznaczone są symbolami „+” i „-” i są to szybkozłącza typu ŁW/ŁP, które należy wpiąć i przekręcić w prawo.
- Zacisk masowy musi być zawsze podłączony do czystego, nielakierowanego elementu spawanego materiału, jak najbliżej miejsca pracy.
- Przed podłączeniem spawarka musi być odłączona od zasilania, a przewody i uchwyty sprawdzone pod kątem uszkodzeń izolacji.
- Niewłaściwy dobór przekroju przewodów lub przedłużacza oraz słabe styki to najczęstsze przyczyny problemów i przegrzewania się sprzętu.
Prawidłowe podłączenie przewodów to fundament dobrego spawu. Nie ma co ukrywać, że bez tego ani rusz to punkt wyjścia dla każdego, kto chce spawać efektywnie i bezpiecznie. Zaniedbania w tym obszarze mogą prowadzić nie tylko do frustracji z powodu niestabilnego łuku, ale co gorsza, do poważnych awarii sprzętu czy nawet wypadków.
Sprawdź to, a unikniesz problemów: krótka lista kontrolna przed startem
Zanim w ogóle pomyślisz o włączeniu spawarki, zawsze wykonaj szybki przegląd. To proste czynności, które mogą zaoszczędzić Ci wielu problemów.
- Sprawdź stan izolacji wszystkich przewodów spawalniczych czy nie ma pęknięć, przetarć ani innych uszkodzeń, które mogłyby odsłonić żyły.
- Upewnij się, że uchwyt elektrodowy jest w dobrym stanie, a jego mechanizm mocujący elektrodę działa prawidłowo i pewnie.
- Obejrzyj zacisk masowy czy sprężyna jest mocna, a szczęki czyste i nieuszkodzone, zapewniające dobry kontakt z materiałem.
- Zweryfikuj, czy wtyki przewodów (te, które wpinasz do spawarki) nie są luźne, skorodowane ani uszkodzone.
Bezpieczeństwo przede wszystkim: jak przygotować stanowisko i spawarkę?
Zawsze powtarzam moim kursantom: bezpieczeństwo to priorytet numer jeden. Zanim zaczniesz podłączać przewody, upewnij się, że spawarka jest odłączona od zasilania sieciowego. To absolutna podstawa, która chroni Cię przed porażeniem prądem. Sprawdź również, czy Twoje stanowisko pracy jest uporządkowane, wolne od materiałów łatwopalnych i dobrze wentylowane. Dopiero po tych czynnościach możesz myśleć o podłączaniu przewodów.
Rozszyfruj oznaczenia na spawarce: gdzie jest plus, a gdzie minus?
Większość spawarek inwertorowych, zwłaszcza tych przeznaczonych do metody MMA (spawanie elektrodą otuloną), posiada wyraźne oznaczenia gniazd spawalniczych. Zazwyczaj są to symbole „+” (plus) i „-” (minus). Te oznaczenia są kluczowe, ponieważ wskazują na biegunowość, która ma bezpośredni wpływ na proces spawania.
Gniazdo "+" (dodatnie) i "-" (ujemne): co musisz o nich wiedzieć?
Gniazdo oznaczone jako „+” to biegun dodatni, natomiast „-” to biegun ujemny. Są to zazwyczaj szybkozłącza typu ŁW/ŁP (np. ŁW-25, ŁW-50), które zapewniają szybkie i pewne podłączenie przewodów. Ich konstrukcja pozwala na łatwe wpięcie wtyku przewodu i zablokowanie go poprzez przekręcenie, co gwarantuje stabilne połączenie elektryczne i minimalizuje ryzyko przegrzewania się styków.
Jak działają szybkozłącza spawalnicze? Praktyczna instrukcja montażu wtyku
Podłączenie wtyku do szybkozłącza jest intuicyjne, ale warto znać poprawną technikę, aby zapewnić pewne połączenie:
- Włóż metalową część wtyku przewodu do odpowiedniego gniazda w spawarce.
- Delikatnie dociśnij wtyk, aż poczujesz, że wszedł głęboko w gniazdo.
- Przekręć wtyk w prawo (zgodnie z ruchem wskazówek zegara) o około ćwierć obrotu, aż poczujesz opór i usłyszysz charakterystyczne kliknięcie. To oznacza, że wtyk jest zablokowany i połączenie jest pewne.

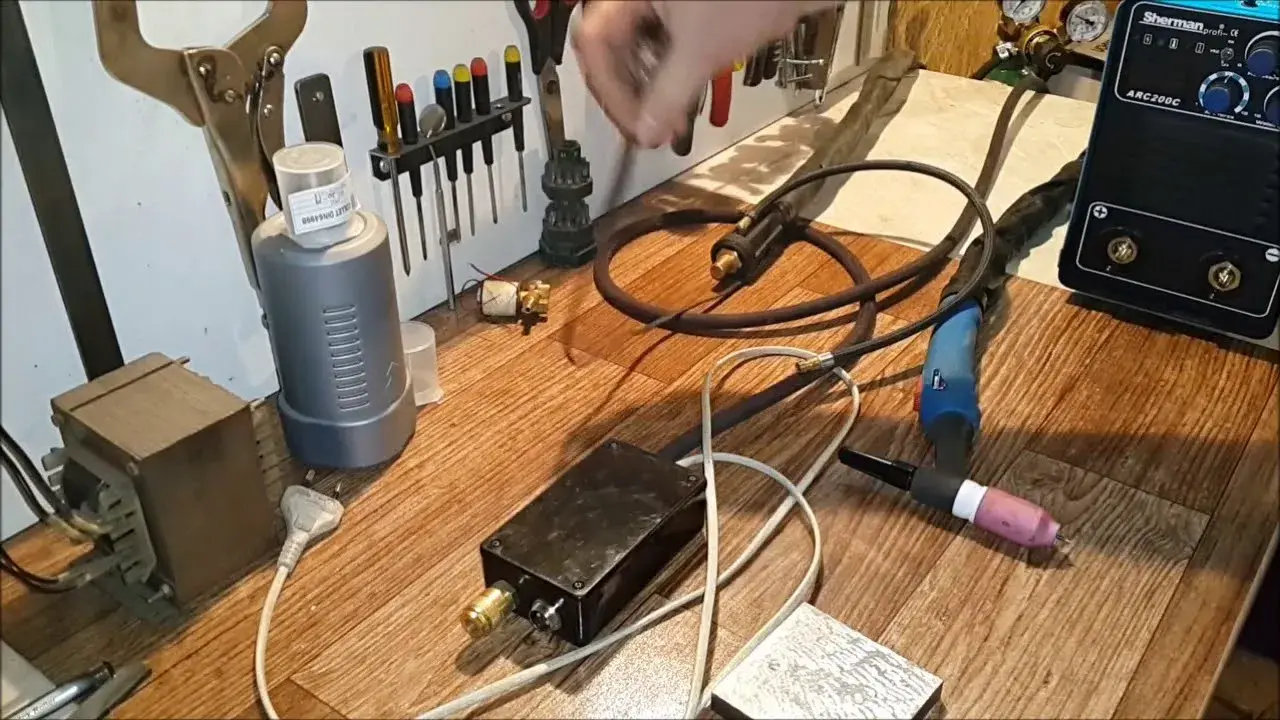

Podłączenie przewodów w metodzie MMA: praktyczny przewodnik krok po kroku
Teraz przejdziemy do sedna, czyli do praktycznego podłączania przewodów w najpopularniejszej metodzie spawania elektrodą otuloną (MMA). Pamiętaj, że kolejność podłączania ma znaczenie, ale najważniejsze jest prawidłowe przypisanie biegunowości.
Krok 1: Podłączanie przewodu masowego klucz do stabilnego łuku
Przewód masowy, zakończony zaciskiem masowym, jest równie ważny jak przewód elektrodowy. To on zamyka obwód elektryczny, umożliwiając przepływ prądu i stabilne zajarzenie łuku. Bez dobrego uziemienia nie ma mowy o stabilnym spawaniu.
Gdzie najlepiej zamocować zacisk masowy? Czystość to podstawa!
Zacisk masowy musi być zamocowany bezpośrednio na spawanym materiale. Kluczowe jest, aby powierzchnia styku była czysta, nielakierowana i wolna od rdzy. Farba, rdza czy brud działają jak izolator, utrudniając przepływ prądu. Zawsze staram się mocować masę jak najbliżej miejsca spawania, aby zminimalizować opory i spadki napięcia. Im bliżej, tym stabilniejszy łuk i lepsza jakość spoiny.
Co zrobić, gdy masa "nie styka"? Najczęstsze przyczyny i rozwiązania
Słaby styk masy to jedna z najczęstszych przyczyn problemów ze spawaniem. Objawia się niestabilnym łukiem, trudnościami z zajarzeniem, nadmiernym pryskaniem i słabą jakością spoiny. Oto najczęstsze przyczyny i ich rozwiązania:
-
Brudna lub lakierowana powierzchnia:
- Przyczyna: Farba, rdza, olej lub inne zanieczyszczenia na materiale.
- Rozwiązanie: Dokładnie oczyść powierzchnię w miejscu mocowania zacisku masowego za pomocą szczotki drucianej, szlifierki lub papieru ściernego.
-
Luźne mocowanie zacisku:
- Przyczyna: Zacisk nie jest mocno zaciśnięty na materiale lub jest przypięty do cienkiego, wibrującego elementu.
- Rozwiązanie: Upewnij się, że zacisk jest mocno i stabilnie zamocowany na solidnym elemencie spawanego materiału.
-
Uszkodzony zacisk masowy:
- Przyczyna: Zużyte szczęki zacisku, słaba sprężyna lub uszkodzony przewód w miejscu połączenia z zaciskiem.
- Rozwiązanie: Wymień zacisk masowy na nowy, sprawdzony model.
Krok 2: Podłączanie przewodu z uchwytem elektrodowym od czego zależy wybór gniazda?
Przewód z uchwytem elektrodowym to ten, do którego mocujesz elektrodę otuloną. Jego rola jest oczywista doprowadza prąd do elektrody, umożliwiając zajarzenie i utrzymanie łuku. Ważne jest, aby uchwyt był w dobrym stanie technicznym, z nieuszkodzoną izolacją. Wybór gniazda, do którego podłączysz ten przewód, zależy od kluczowego pojęcia w spawaniu MMA biegunowości.
Tajemnica biegunowości: czy uchwyt podłączyć do plusa, czy do minusa?
Biegunowość w spawaniu MMA to nic innego jak kierunek przepływu prądu w obwodzie spawania. Ma ona ogromny wpływ na charakterystykę łuku, głębokość wtopienia, wygląd spoiny i stabilność procesu. Niewłaściwa biegunowość może prowadzić do niestabilnego łuku, trudności w spawaniu i słabej jakości połączenia. Dlatego tak ważne jest, aby wiedzieć, kiedy podłączyć uchwyt elektrodowy do plusa, a kiedy do minusa.
Biegunowość odwrotna (uchwyt w "+"): kiedy jest najlepszym wyborem?
Biegunowość odwrotna, oznaczana jako DCEP (Direct Current Electrode Positive), to najczęściej stosowane podłączenie w metodzie MMA. Polega ona na podłączeniu uchwytu elektrodowego do gniazda „+” (dodatniego), a przewodu masowego do gniazda „-” (ujemnego). W tym układzie większość ciepła generowana jest na materiale spawanym, co zapewnia głębsze wtopienie i stabilniejszy łuk. Jest to idealne rozwiązanie dla większości popularnych elektrod otulonych, takich jak rutylowe (najczęściej używane przez amatorów) i zasadowe.
Biegunowość prosta (uchwyt w "-"): w jakich sytuacjach warto ją zastosować?
Biegunowość prosta, oznaczana jako DCEN (Direct Current Electrode Negative), jest stosowana rzadziej. W tym przypadku uchwyt elektrodowy podłączamy do gniazda „-” (ujemnego), a przewód masowy do gniazda „+” (dodatniego). Przy biegunowości prostej więcej ciepła generuje się na elektrodzie, co skutkuje płytszym wtopieniem. Jest to korzystne przy spawaniu cienkich blach, gdzie ryzyko przepalenia materiału jest wysokie. Czasami stosuje się ją również do niektórych specjalistycznych elektrod.
Jak biegunowość wpływa na jakość spoiny? Praktyczne porównanie
Aby ułatwić zrozumienie różnic, przygotowałem krótkie porównanie wpływu obu biegunowości:
| Biegunowość | Wpływ na jakość spoiny i zastosowanie |
|---|---|
|
Odwrotna (DCEP) (uchwyt do „+”, masa do „-”) |
Zapewnia głębsze wtopienie, stabilniejszy łuk i mniejsze rozpryski. Idealna do większości elektrod rutylowych i zasadowych, do spawania grubszych materiałów. |
|
Prosta (DCEN) (uchwyt do „-”, masa do „+”) |
Generuje płytsze wtopienie, co jest korzystne przy spawaniu cienkich blach, aby uniknąć przepaleń. Może dawać nieco szerszą spoinę. |

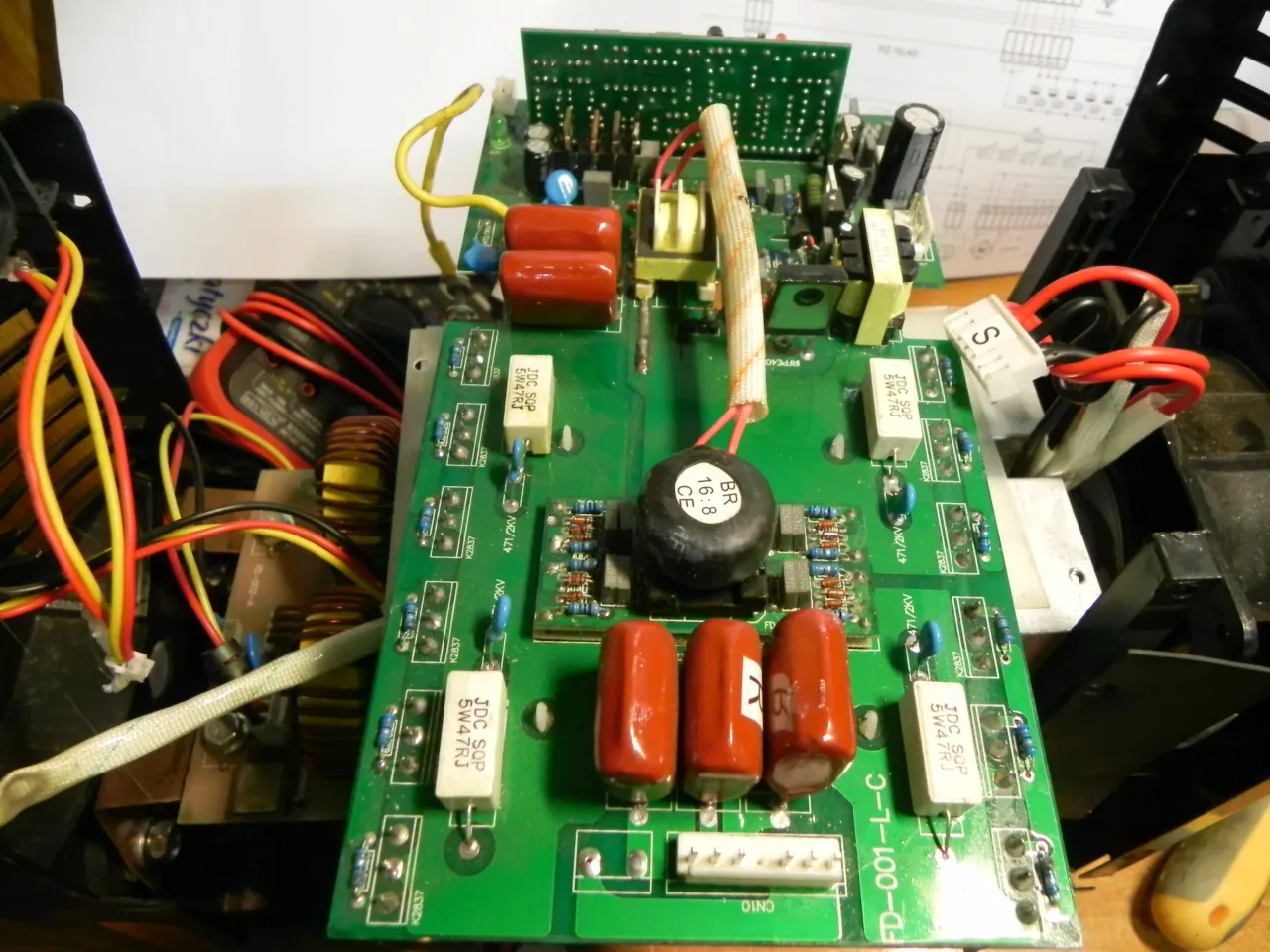

Problemy, których możesz łatwo uniknąć: najczęstsze błędy początkujących
Wielokrotnie widziałem, jak proste błędy w podłączeniu potrafiły zrujnować cały dzień pracy. Na szczęście, większość z nich jest bardzo łatwa do uniknięcia, jeśli tylko wiesz, na co zwrócić uwagę. Jako praktyk, mogę śmiało powiedzieć, że te pomyłki to chleb powszedni początkujących, ale z moimi wskazówkami szybko je wyeliminujesz.
"Spawarka buczy, ale nie spawa": diagnostyka typowych pomyłek w podłączeniu
Jeśli Twoja spawarka wydaje dźwięki, ale łuk nie chce się zajarzyć lub jest bardzo niestabilny, najprawdopodobniej popełniłeś jeden z tych błędów:
- Pomylenie biegunowości: To klasyka. Podłączyłeś uchwyt elektrodowy do gniazda, które nie pasuje do rodzaju elektrody lub Twoich oczekiwań co do wtopienia. Sprawdź ponownie, czy uchwyt jest w „+”, a masa w „-”, jeśli używasz standardowych elektrod rutylowych.
- Słabe zamocowanie zacisku masowego: Pisałem o tym wcześniej, ale powtórzę brudna powierzchnia, rdza, farba lub luźny zacisk to przepis na kłopoty. Łuk będzie niestabilny, będzie pryskać, a spawanie będzie męczarnią.
- Niedokręcenie wtyków przewodów w gniazdach spawarki: Czasami wystarczy, że wtyk nie jest przekręcony do oporu. Powoduje to słaby kontakt, przegrzewanie się gniazd i spadki napięcia. Zawsze upewnij się, że wtyki są solidnie zablokowane.
- Używanie uszkodzonych przewodów lub uchwytów: Przetarta izolacja, uszkodzony uchwyt elektrodowy czy zacisk masowy mogą prowadzić do zwarć, spadków napięcia i niestabilnego łuku. Zawsze kontroluj stan sprzętu.
Dlaczego przewody się grzeją? Problem złego doboru i uszkodzeń
Przegrzewanie się przewodów spawalniczych to poważny sygnał ostrzegawczy. Może prowadzić do uszkodzenia izolacji, a w konsekwencji do zwarć, porażenia prądem, a nawet pożaru. Najczęstsze przyczyny to:
- Zbyt mały przekrój przewodów: Przewody muszą być dobrane do maksymalnego prądu spawania Twojej spawarki. Zbyt cienkie przewody nie są w stanie efektywnie przewodzić dużego prądu, co prowadzi do ich przegrzewania się. Dla spawarek amatorskich o prądzie do 200A typowe przekroje to 16mm², 25mm² lub 35mm². Zawsze sprawdź zalecenia producenta.
- Uszkodzenia izolacji: Nawet jeśli przekrój jest odpowiedni, uszkodzona izolacja może powodować lokalne przegrzewanie się lub upływy prądu.
Zasilanie spawarki: jaki przedłużacz i bezpiecznik są niezbędne?
Spawarki inwertorowe jednofazowe (230V) są bardzo wygodne, ale wymagają odpowiedniego zasilania. W Twojej instalacji elektrycznej powinno być zabezpieczenie (bezpiecznik) o wartości 16A lub 20A, najlepiej typu C. To kluczowe dla ochrony instalacji. Jeśli musisz użyć przedłużacza, pamiętaj, aby był on odpowiednio gruby. Nigdy nie używaj cienkich przedłużaczy ogrodowych! Minimalny przekrój żył w przedłużaczu do spawarki to 2,5mm², a im krótszy, tym lepiej. Długie i cienkie przedłużacze powodują spadki napięcia, co negatywnie wpływa na pracę spawarki i może prowadzić do jej przegrzewania.
Kontrola i konserwacja: jak dbać o przewody spawalnicze, by służyły latami?
Dobrej jakości przewody spawalnicze to inwestycja, która przy odpowiedniej pielęgnacji posłuży Ci przez długie lata. Regularna kontrola i konserwacja to podstawa, aby utrzymać je w doskonałym stanie i zapewnić sobie bezpieczeństwo podczas pracy. Nie ignoruj tych prostych zasad to naprawdę się opłaca.
Przegląd izolacji i styków: proste czynności, które gwarantują bezpieczeństwo
Po każdym użyciu spawarki, a zwłaszcza przed kolejnym uruchomieniem, poświęć chwilę na te proste czynności:
- Wizualna kontrola izolacji: Dokładnie obejrzyj całą długość przewodów. Szukaj pęknięć, przetarć, nadpaleń czy innych uszkodzeń. Zwróć szczególną uwagę na miejsca przy wtykach, uchwycie elektrodowym i zacisku masowym, ponieważ tam najczęściej dochodzi do uszkodzeń mechanicznych.
- Sprawdzenie stanu uchwytu elektrodowego: Upewnij się, że szczęki uchwytu są czyste i mocno trzymają elektrodę. Sprawdź, czy izolacja rękojeści nie jest uszkodzona.
- Kontrola zacisku masowego: Oczyść szczęki zacisku z ewentualnych zanieczyszczeń. Sprawdź, czy sprężyna działa prawidłowo i czy zacisk mocno trzyma.
- Weryfikacja wtyków: Upewnij się, że metalowe części wtyków są czyste, nie skorodowane i nie są luźne w obudowie.
Przeczytaj również: Spawarka wirowa: Ile miedzi? Nawet kilkadziesiąt kg czeka na odzysk!
Kiedy należy bezwzględnie wymienić przewody na nowe?
Istnieją sytuacje, w których nie ma miejsca na kompromisy uszkodzone przewody muszą zostać natychmiast wymienione. Jeśli zauważysz odsłonięte żyły, poważne pęknięcia izolacji, nadpalenia, lub jeśli przewody są trwale uszkodzone mechanicznie (np. przecięte), nie wahaj się ani chwili. Używanie takich przewodów to proszenie się o kłopoty i bezpośrednie zagrożenie dla Twojego zdrowia i życia. Pamiętaj, że koszt nowych przewodów jest zawsze niższy niż konsekwencje wypadku.
