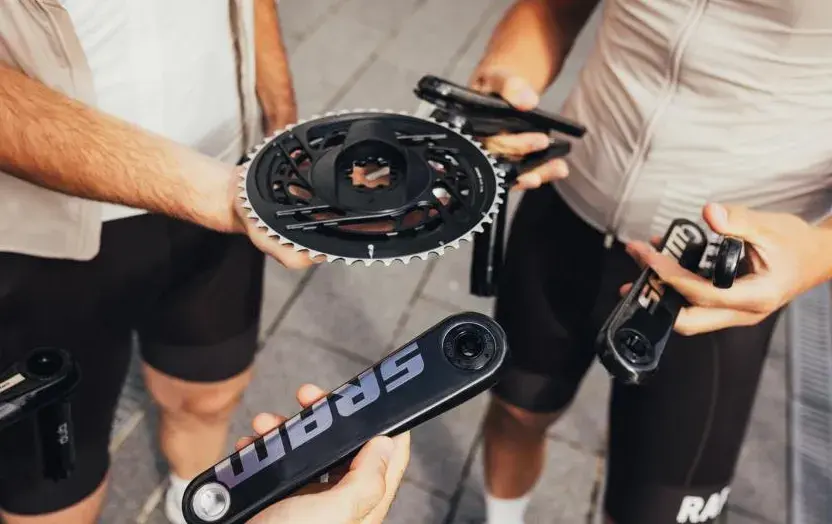

Jak dobrać mechanizm korbowy? Komfort, wydajność i Twoje kolana

Mechanizm korbowy to prawdziwe serce napędu w każdym rowerze. To właśnie on, niczym centralny punkt dowodzenia, łączy Twoje nogi z resztą układu napędowego, przekształcając siłę pedałowania w ruch łańcucha. Świadomy wybór odpowiedniego mechanizmu korbowego jest absolutnie kluczowy, jeśli zależy Ci na komforcie jazdy, maksymalnej wydajności i co najważniejsze, uniknięciu nieprzyjemnych kontuzji, zwłaszcza kolan.

Czym właściwie jest mechanizm korbowy i za co odpowiada w Twoim rowerze?

Mechanizm korbowy, często nazywany po prostu korbą, to jeden z najbardziej fundamentalnych elementów układu napędowego roweru. To właśnie on stanowi pomost pomiędzy Twoimi nogami a resztą napędu. Kiedy pedałujesz, siła z Twoich mięśni jest przenoszona przez ramiona korby na zębatki, które z kolei napędzają łańcuch, a ten wprawia w ruch tylne koło. Bez sprawnie działającego mechanizmu korbowego rower po prostu nie pojedzie. Odpowiada on nie tylko za przenoszenie mocy, ale także za efektywność pedałowania, komfort jazdy i precyzję zmiany przełożeń.

Anatomia korby: Ramiona, pająk, zębatki i oś co musisz o nich wiedzieć?

Zrozumienie budowy mechanizmu korbowego to podstawa. Składa się on z kilku kluczowych elementów. Mamy tu przede wszystkim ramiona korby prawe i lewe. Prawe ramię jest zazwyczaj zintegrowane z osią i pająkiem, do którego mocowane są zębatki, zwane potocznie blatami. Oś mechanizmu korbowego przechodzi przez mufę suportową w ramie roweru i łączy oba ramiona, tworząc spójną całość. Zębatki, w zależności od konfiguracji napędu, mogą być jedna, dwie lub trzy. Ich liczba i rozmiar mają bezpośredni wpływ na zakres dostępnych przełożeń. Każdy z tych elementów musi być odpowiednio dobrany i sprawny, aby cały system działał bez zarzutu.

Jak zły dobór korby wpływa na komfort, wydajność i... Twoje kolana?

Wielu rowerzystów, zwłaszcza początkujących, nie zdaje sobie sprawy, jak fatalne konsekwencje może mieć niewłaściwie dobrany mechanizm korbowy. Ja, jako Cezary Dąbrowski, widziałem to setki razy. Zbyt długa lub zbyt krótka korba może prowadzić do dyskomfortu podczas jazdy, bólu w stawach zwłaszcza w kolanach a także obniżonej wydajności pedałowania. Niewłaściwy Q-Factor (rozstaw ramion korby) może wymuszać nienaturalną pozycję stóp i kolan, co w dłuższej perspektywie prowadzi do przeciążeń i poważnych kontuzji. Z kolei źle dobrana liczba zębatek może sprawić, że na podjazdach będziesz "mielił" bez efektu, a na zjazdach zabraknie Ci przełożeń. To wszystko sprawia, że świadomy wybór jest tak istotny.

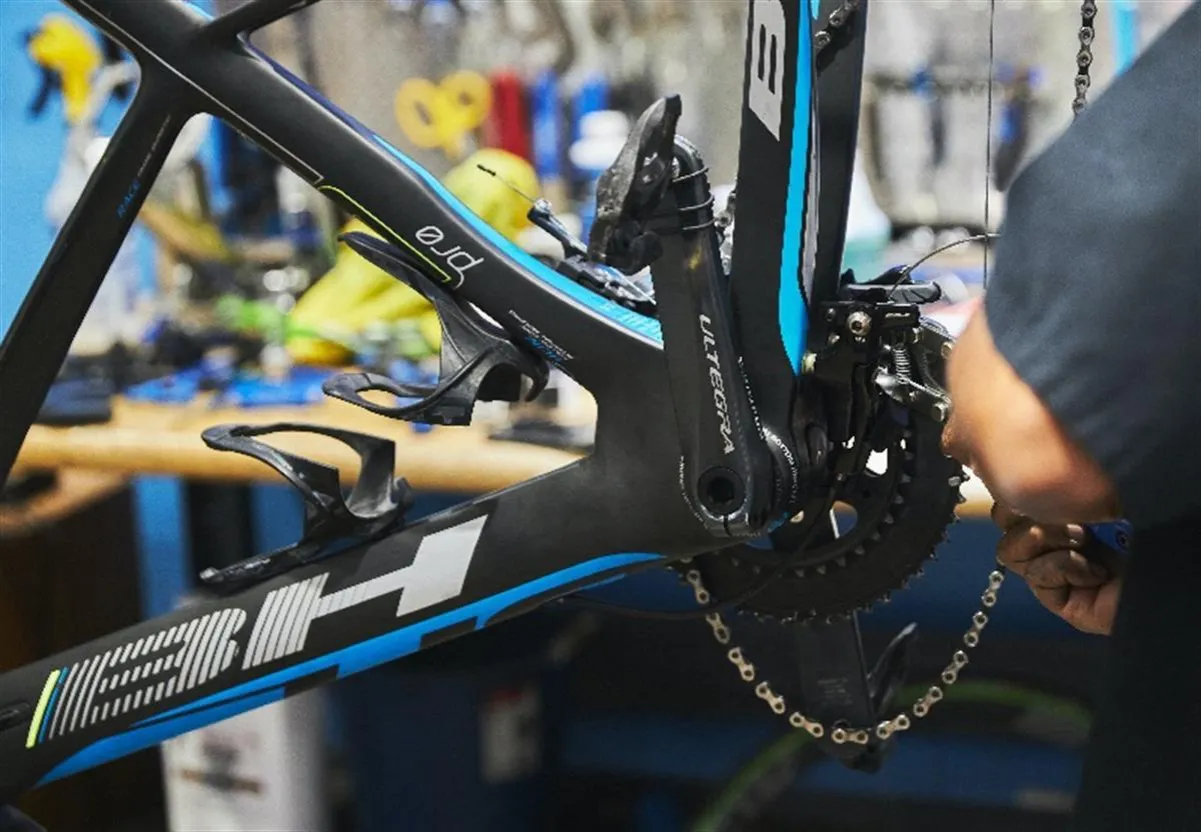

Liczba zębatek: Jak dobrać mechanizm korbowy do stylu jazdy?

Kiedyś wybór był prosty: 3 zębatki z przodu i tyle. Dziś mamy znacznie więcej opcji, a liczba zębatek w mechanizmie korbowym to jeden z kluczowych czynników decydujących o charakterze roweru i jego przeznaczeniu.

Napędy 1x: Minimalizm i prostota dla fanów MTB i graveli

Napędy 1x, czyli z jedną zębatką z przodu, to prawdziwy hit ostatnich lat, szczególnie w rowerach górskich (MTB), gravelowych i przełajowych. Ich popularność wynika z wielu zalet. Przede wszystkim, to uproszczona obsługa nie musisz myśleć o zmianie biegów z przodu, masz tylko jedną manetkę. To także niższa waga, brak przedniej przerzutki i mniejsze ryzyko spadania łańcucha, co jest nieocenione w trudnym terenie. Oczywiście, aby zapewnić odpowiedni zakres przełożeń, konieczne jest zastosowanie kasety o bardzo szerokim zakresie, często z zębatkami sięgającymi nawet 52 zębów.

Napędy 2x: Wszechstronny klasyk idealny na szosę i maratony XC

Mimo rosnącej popularności 1x, napędy 2x (dwie zębatki z przodu) wciąż pozostają dominującym standardem w rowerach szosowych, a także w wielu rowerach MTB przeznaczonych do maratonów XC. Ich główną zaletą jest szeroki zakres przełożeń połączony z płynniejszym stopniowaniem. Daje to możliwość precyzyjnego dopasowania obciążenia do warunków terenowych i tempa jazdy, co jest szczególnie ważne na długich dystansach i w zróżnicowanym terenie. Na szosie pozwala to na utrzymanie optymalnej kadencji niezależnie od nachylenia.

Napędy 3x: Niezawodność w turystyce, czyli kiedy więcej znaczy lepiej

Napędy 3x, czyli z trzema zębatkami z przodu, to rozwiązanie, które powoli ustępuje miejsca nowszym standardom, ale wciąż ma swoje zasłużone miejsce, zwłaszcza w rowerach trekkingowych, turystycznych i starszych modelach MTB. Ich niezaprzeczalną zaletą jest bardzo szeroki zakres przełożeń, co czyni je idealnymi na długie podróże z dużym bagażem, gdzie każdy gram i każde wzniesienie ma znaczenie. Pozwalają na pokonywanie stromych podjazdów z minimalnym wysiłkiem, co jest kluczowe podczas wielodniowych wypraw.

Tabela porównawcza: Wady i zalety systemów 1x, 2x i 3x

Standardy mocowania korby: Przewodnik po kompatybilności

Standardy mocowania korby to temat, który potrafi przyprawić o ból głowy nawet doświadczonych rowerzystów. Kompatybilność jest tutaj absolutnie kluczowa, a pomyłka może oznaczać nie tylko zmarnowane pieniądze, ale i uszkodzenie komponentów. Przyjrzyjmy się najpopularniejszym rozwiązaniom.

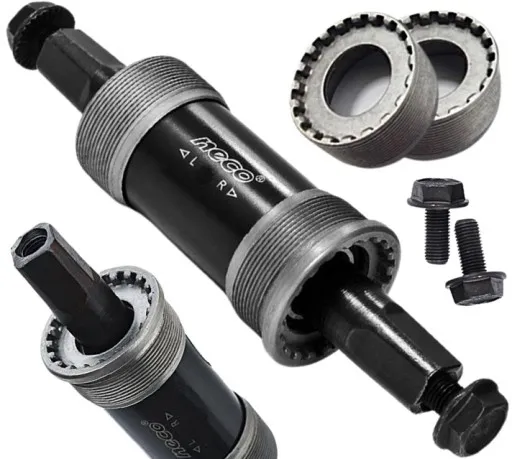

Klasyka gatunku: Korby na kwadrat i wielowypust (Octalink, ISIS)

Zacznijmy od klasyki. Korby na kwadrat to najstarszy, ale wciąż bardzo powszechny standard, zwłaszcza w rowerach z niższej i średniej półki. Charakteryzuje się prostym montażem i serwisem, ale oferuje niższą sztywność i większą wagę w porównaniu do nowszych rozwiązań. Jego ewolucją były standardy Octalink (Shimano) i ISIS (niezależny standard), które wykorzystywały wielowypust zamiast kwadratu, co miało poprawić sztywność połączenia. Choć są to rozwiązania nadal obecne na rynku, w nowych rowerach coraz rzadziej je spotykamy.

Zintegrowana oś złoty standard: Co to jest Hollowtech II, GXP i DUB?

Obecnie "złotym standardem" są mechanizmy korbowe ze zintegrowaną osią suportu. W tym rozwiązaniu oś jest na stałe połączona z prawym ramieniem korby, a całość przechodzi przez zewnętrzne łożyska suportu. To znacząco zwiększa sztywność całego układu i obniża jego masę. Najpopularniejsze systemy to:

• Hollowtech II (Shimano): Oś o średnicy 24 mm, bardzo popularna i ceniona za niezawodność.
• GXP (SRAM): Oś o średnicy 24 mm po stronie napędu i 22 mm po stronie nienapędowej.
• DUB (SRAM): Najnowszy standard SRAM-a, z osią o średnicy 28.99 mm. Jego ogromną zaletą jest szeroka kompatybilność z praktycznie wszystkimi typami muf suportowych, dzięki różnym adapterom.

Te rozwiązania oferują znacznie lepsze parametry użytkowe.

Systemy Press-Fit vs BSA: Jak rozpoznać typ mufy suportowej w swojej ramie?

Wybór mechanizmu korbowego jest nierozerwalnie związany z typem mufy suportowej w Twojej ramie. Mamy tu dwa główne typy:

• BSA (British Standard Association) / wkręcane: To klasyczne rozwiązanie, gdzie miski suportu są wkręcane w gwinty w mufie ramy. Jest to system niezawodny, łatwy w serwisie i mniej podatny na skrzypienie.
• Press-Fit (wciskane): W tym przypadku łożyska są wciskane bezpośrednio w gładką mufę ramy, bez gwintów. Press-Fit pozwala na szersze mufy i większą sztywność ramy, ale bywa bardziej problematyczny w serwisie i czasami potrafi skrzypieć.

Jak rozpoznać? Wystarczy spojrzeć na mufę suportową. Jeśli widzisz wyraźne gwinty, masz BSA. Jeśli mufa jest gładka, a łożyska są wciśnięte, to Press-Fit. Zawsze warto też sprawdzić specyfikację ramy.

Klucz do sukcesu: Jak upewnić się, że nowa korba będzie pasować do Twojego roweru?

Dopasowanie nowej korby to nie lada wyzwanie, ale z odpowiednią wiedzą da się to zrobić. Oto kroki, które ja zawsze polecam:

1. Sprawdź typ mufy suportowej w ramie: Jak wspomniałem, to podstawa. Czy masz BSA, Press-Fit (np. BB30, PF30, BB92) czy inny standard? Bez tej wiedzy ani rusz.
2. Określ standard osi: Jaki standard osi obsługuje Twój obecny suport lub jaki suport planujesz zamontować? Czy to kwadrat, Octalink, Hollowtech II (24 mm), GXP (24/22 mm) czy DUB (28.99 mm)?
3. Zmierz linię łańcucha (Chainline): Upewnij się, że nowa korba będzie miała odpowiednią linię łańcucha dla Twojego napędu (np. Boost 148 mm w MTB wymaga innej linii łańcucha niż standardowe 142 mm). Niewłaściwa linia łańcucha to problemy ze zmianą biegów i szybsze zużycie komponentów.
4. Liczba i rodzaj zębatek: Czy nowa korba ma odpowiednią liczbę zębatek (1x, 2x, 3x) i czy ich rozmiar jest zgodny z Twoimi potrzebami i obecną kasetą/przerzutką? Pamiętaj o kompatybilności z przednią przerzutką, jeśli masz napęd 2x lub 3x.
5. Długość ramion korby: Wybierz odpowiednią długość ramion (np. 170 mm, 172.5 mm, 175 mm) do swojego wzrostu i stylu jazdy.
6. Zasięgnij porady eksperta: Jeśli masz wątpliwości, zawsze warto skonsultować się z doświadczonym mechanikiem rowerowym lub sprzedawcą. Lepiej zapytać, niż kupić coś, co nie będzie pasować.

Kluczowe parametry mechanizmu korbowego: Długość, linia łańcucha i Q-Factor

Poza liczbą zębatek i standardem mocowania, istnieją jeszcze inne, równie ważne parametry, które mają ogromny wpływ na Twoje wrażenia z jazdy. Często są pomijane, a to błąd, który może kosztować Cię komfort i zdrowie.

Długość ramion korby: Jak dopasować ją do swojego wzrostu i geometrii roweru?

Długość ramion korby to parametr, który bezpośrednio wpływa na biomechanikę pedałowania. Najpopularniejsze długości to 170 mm, 172.5 mm i 175 mm. Zbyt długie ramiona mogą powodować, że będziesz musiał zginać kolana w nienaturalny sposób, co prowadzi do bólu i kontuzji. Zbyt krótkie mogą obniżać efektywność pedałowania. Generalnie, dłuższą korbę wybierają osoby wyższe lub preferujące niższą kadencję i większą siłę (np. w MTB), natomiast krótsza korba sprzyja wyższej kadencji i jest często stosowana w rowerach szosowych lub dla niższych rowerzystów. Ja zawsze radzę eksperymentować w granicach rozsądku i słuchać swojego ciała.

Linia łańcucha (Chainline): Co to jest i dlaczego ma ogromne znaczenie?

Linia łańcucha, czyli chainline, to odległość od osi symetrii ramy do środka zębatek mechanizmu korbowego. Brzmi skomplikowanie? W praktyce oznacza to, jak prosto łańcuch biegnie od zębatek korby do zębatek kasety. Prawidłowa linia łańcucha jest absolutnie kluczowa dla płynnego działania napędu, precyzji zmiany biegów i, co najważniejsze, żywotności komponentów. Niewłaściwa linia łańcucha powoduje nadmierne skrzyżowanie łańcucha, co prowadzi do szybszego zużycia zębatek, łańcucha i kółek przerzutki, a także do głośniejszej pracy i problemów ze zmianą biegów. Warto o tym pamiętać, zwłaszcza przy modernizacji napędu lub ram typu Boost.

Q-Factor: Czym jest rozstaw ramion korby i jak wpływa na Twoją pozycję?

Q-Factor to odległość między zewnętrznymi powierzchniami ramion korby, mierzona w miejscu mocowania pedałów. Innymi słowy, to szerokość, na jaką rozstawione są Twoje stopy podczas pedałowania. Ten parametr ma ogromny wpływ na ergonomię pedałowania i Twoją pozycję na rowerze. Zbyt duży Q-Factor może powodować nienaturalne rozstawienie nóg, co obciąża stawy kolanowe i biodrowe, prowadząc do bólu. Zbyt mały Q-Factor może z kolei sprawić, że kolana będą uderzać o górną rurę. Optymalny Q-Factor pozwala na naturalny ruch nóg, minimalizując ryzyko kontuzji i zwiększając komfort. To szczególnie ważne dla osób z problemami ortopedycznymi.

Materiał ma znaczenie: Aluminium kontra karbon kiedy warto dopłacić?

Materiał, z którego wykonany jest mechanizm korbowy, ma bezpośredni wpływ na jego wagę, sztywność i oczywiście cenę.

• Aluminium: To najpopularniejszy materiał, oferujący doskonały kompromis między wagą, sztywnością a ceną. Korby aluminiowe są wytrzymałe, stosunkowo lekkie i dostępne w szerokim zakresie cenowym.
• Włókno węglowe (karbon): Stosowane w rowerach z wyższej półki, zwłaszcza szosowych i MTB XC. Korby karbonowe zapewniają najniższą wagę i najwyższą sztywność, co przekłada się na lepsze przenoszenie mocy. Są jednak znacznie droższe i bardziej podatne na uszkodzenia mechaniczne przy uderzeniach.

Czy warto dopłacić do karbonu? Moim zdaniem, jeśli jesteś ambitnym amatorem lub zawodnikiem, dla którego liczy się każdy gram i maksymalna sztywność, to tak. Jeśli jeździsz rekreacyjnie, dobrej jakości korba aluminiowa w zupełności wystarczy.

Wymiana i serwis mechanizmu korbowego: Samodzielnie czy u mechanika?

Serwisowanie i wymiana mechanizmu korbowego to czynności, które każdy rowerzysta powinien mieć na uwadze. Niektóre z nich możesz wykonać samodzielnie, inne lepiej powierzyć specjaliście. Ja zawsze zachęcam do nauki, ale z umiarem i świadomością własnych umiejętności.

Kiedy mechanizm korbowy nadaje się do wymiany? Oznaki zużycia

Mechanizm korbowy, jak każdy element roweru, ulega zużyciu. Oto typowe oznaki, które powinny Cię zaalarmować:

• Zużyte zębatki: Zęby stają się ostre, "zęby rekina" lub wygięte. To prowadzi do przeskakiwania łańcucha i szybszego zużycia samego łańcucha.
• Luzy na osi: Jeśli czujesz luz na ramionach korby, to znak, że suport lub mocowanie korby jest zużyte. Może to być przyczyną skrzypienia i nieefektywnego pedałowania.
• Skrzypienie lub stukanie: Dziwne dźwięki dochodzące z okolic suportu często wskazują na zużyte łożyska lub niewłaściwy montaż.
• Uszkodzenia ramion: Pęknięcia, głębokie rysy, wygięcia ramion korby to jasny sygnał, że element wymaga natychmiastowej wymiany, aby uniknąć poważniejszej awarii.
• Trudności ze zmianą biegów: Jeśli mimo regulacji przednia przerzutka nie działa płynnie, winne mogą być zużyte zębatki.

Niezbędne narzędzia: Co musisz mieć w swoim warsztacie, by samodzielnie wymienić korbę?

Jeśli zdecydujesz się na samodzielną wymianę, będziesz potrzebować kilku specjalistycznych narzędzi:

• Klucze imbusowe: Zestaw kluczy imbusowych (najczęściej 8 mm do śruby korby, 5 mm do śrub zębatek).
• Ściągacz do korb: Niezbędny do starszych korb na kwadrat, Octalink czy ISIS.
• Klucz dynamometryczny: Absolutnie kluczowy! Pozwala dokręcić śruby z odpowiednim momentem, co zapobiega uszkodzeniom gwintów i luzom.
• Klucze do suportu: Specjalistyczne klucze do konkretnego typu suportu (np. Hollowtech II, GXP, DUB, Press-Fit).
• Młotek gumowy: Przydatny do delikatnego dobijania osi.
• Smar montażowy: Do gwintów i powierzchni styku, aby zapobiec skrzypieniu i zapieczeniu.

Demontaż i montaż krok po kroku: Jak to zrobić poprawnie i bez uszkodzeń?

Oto uproszczony przewodnik:

1. Zabezpiecz rower: Umieść rower w stojaku serwisowym, aby mieć do niego swobodny dostęp.
2. Odkręć śruby mocujące: W zależności od typu korby, odkręć śruby mocujące ramiona do osi lub śrubę centralną.
3. Użyj ściągacza (jeśli potrzebny): Jeśli masz korbę na kwadrat, Octalink lub ISIS, użyj odpowiedniego ściągacza, aby zdjąć ramiona.
4. Wyjmij oś: W przypadku korb ze zintegrowaną osią, delikatnie wybij oś z lewego ramienia (jeśli jest oddzielne) i wyciągnij cały mechanizm.
5. Wyczyść i nasmaruj: Dokładnie oczyść mufę suportową i gwinty (jeśli są) w ramie. Nasmaruj gwinty lub powierzchnie styku nowej korby/suportu.
6. Zamontuj suport (jeśli nowy): Jeśli wymieniasz również suport, zamontuj go zgodnie z instrukcją producenta, używając klucza dynamometrycznego.
7. Zamontuj nową korbę: Wsuń oś korby przez suport. Zamontuj lewe ramię, dokręcając śruby z odpowiednim momentem, pamiętając o kolejności i sile dokręcania.
8. Sprawdź luz i płynność: Po montażu sprawdź, czy mechanizm korbowy obraca się płynnie i nie ma żadnych luzów.

Przeczytaj również: Operator koparki: Jak sprawdzić uprawnienia i uniknąć ryzyka?

Najczęstsze błędy przy serwisie korby i jak ich unikać

Nawet doświadczonym zdarzają się pomyłki. Oto najczęstsze błędy i jak ich unikać:

• Niewłaściwy moment dokręcania: Zbyt słabe dokręcenie prowadzi do luzów i skrzypienia, zbyt mocne do uszkodzenia gwintów lub pęknięcia komponentów. Zawsze używaj klucza dynamometrycznego!
• Użycie nieodpowiednich narzędzi: Próba odkręcenia śrub zwykłym kluczem zamiast specjalistycznym może uszkodzić śruby lub sam mechanizm.
• Brak smarowania: Niewystarczające smarowanie gwintów lub powierzchni styku prowadzi do skrzypienia, zapiekania się komponentów i problemów z demontażem w przyszłości.
• Uszkodzenie gwintów: Niewłaściwe wkręcanie misek suportu lub śrub korby może uszkodzić gwinty w ramie lub na komponentach. Zawsze zaczynaj wkręcać ręcznie, aby upewnić się, że gwinty są prawidłowo spasowane.
• Ignorowanie luzów: Jazda z luzami na korbie lub suporcie prowadzi do szybkiego zużycia łożysk i innych elementów.
