Celma: Wymiana kondensatora. Prosty sposób na iskrzenie i zakłócenia

Wielu z nas, majsterkowiczów, prędzej czy później spotyka się z problemem nadmiernego iskrzenia wiertarki lub zakłóceń radiowych podczas jej pracy. Często winowajcą jest uszkodzony kondensator przeciwzakłóceniowy. W tym artykule pokażę Ci, jak krok po kroku, samodzielnie i bezpiecznie wymienić ten element w wiertarce Celma, przywracając jej pełną funkcjonalność i komfort użytkowania.

Kondensator przeciwzakłóceniowy w wiertarkach, takich jak popularne modele Celmy, odgrywa niezwykle ważną rolę, choć często niedocenianą. Jego podstawowym zadaniem jest tłumienie zakłóceń elektromagnetycznych, które powstają podczas pracy silnika komutatorowego. Iskrzenie na szczotkach węglowych generuje "szum" elektryczny, który bez odpowiedniego filtra mógłby zakłócać działanie innych urządzeń elektronicznych w Twoim otoczeniu od radia i telewizora po bardziej czułe sprzęty. Dzięki kondensatorowi praca wiertarki staje się bardziej komfortowa, a Ty nie musisz martwić się o "śnieżenie" na ekranie czy trzaski w głośnikach, gdy tylko uruchomisz narzędzie.

Z mojego doświadczenia wynika, że uszkodzony kondensator przeciwzakłóceniowy w wiertarce Celma najczęściej objawia się w następujący sposób:

• Nadmierne iskrzenie na szczotkach węglowych: Jeśli zauważysz, że iskrzenie na komutatorze jest znacznie silniejsze i bardziej intensywne niż zwykle, to jest to jeden z pierwszych sygnałów.
• Zakłócenia w odbiorze radia lub telewizji: Podczas pracy wiertarki pojawiają się wyraźne zakłócenia, szumy, trzaski lub "śnieżenie" na ekranie w pobliskich odbiornikach.

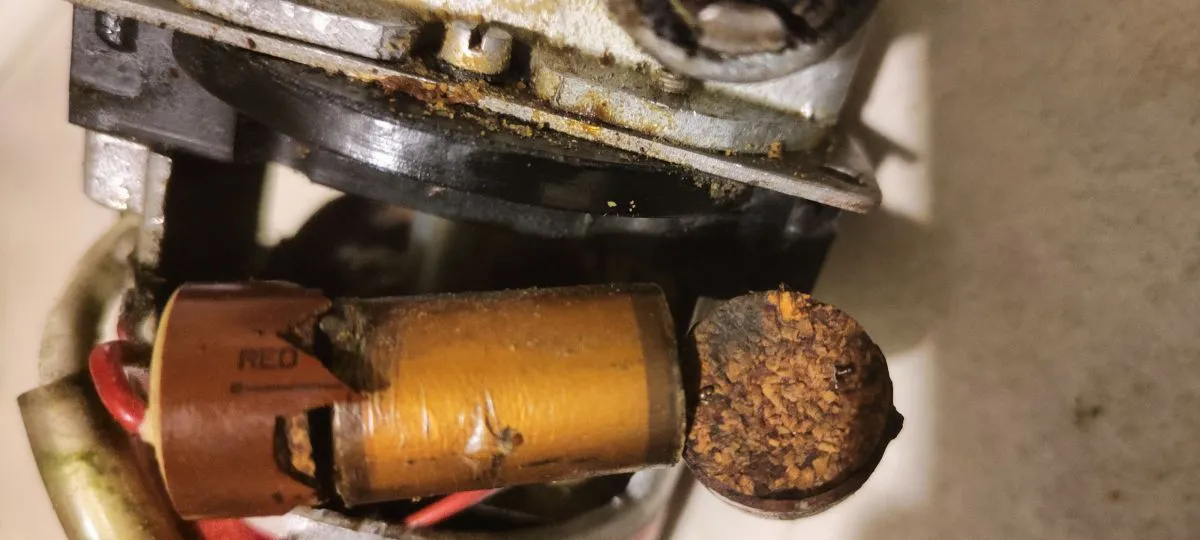

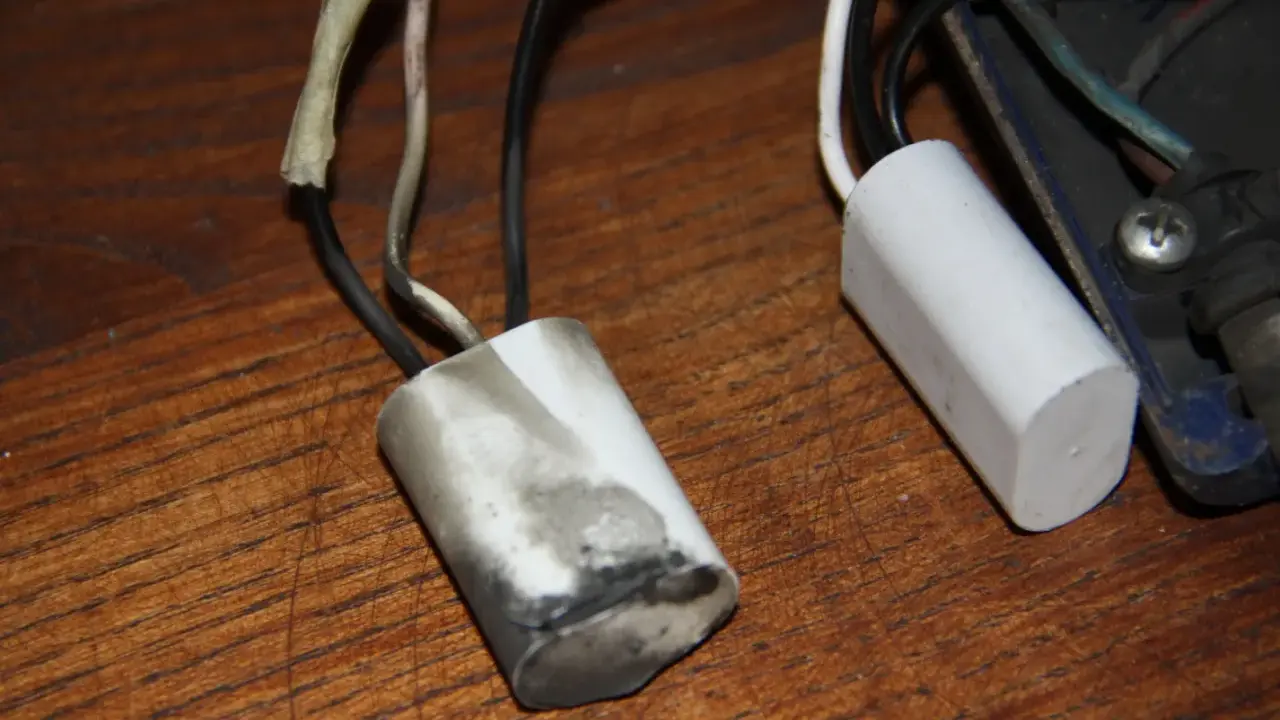

• Fizyczne oznaki uszkodzenia kondensatora: Czasami można zauważyć pęknięcia na obudowie kondensatora, wybrzuszenia, ślady przegrzania, a nawet wyciek dielektryka. W skrajnych przypadkach uszkodzony kondensator może nawet doprowadzić do wybijania bezpieczników.

Sprawdź, czy to kondensator: diagnostyka i przygotowanie do wymiany

Zanim zabierzesz się za wymianę, musisz mieć pewność, że to właśnie kondensator jest przyczyną problemów. Pierwszym krokiem jest dokładna wizualna inspekcja wiertarki. Otwórz obudowę (o tym więcej za chwilę) i zlokalizuj kondensator. Szukaj widocznych oznak uszkodzenia, takich jak pęknięcia, wybrzuszenia, ślady przegrzania lub nadpalenia. Jeśli kondensator wygląda na spuchnięty lub ma widoczne uszkodzenia mechaniczne, to niemal na pewno jest on do wymiany. Czasem jednak uszkodzenie nie jest tak oczywiste, a kondensator może wyglądać normalnie, mimo że nie spełnia już swojej funkcji.

Do samodzielnej wymiany kondensatora w wiertarce przydadzą Ci się następujące narzędzia:

• Zestaw śrubokrętów (płaskie i krzyżakowe, często typu Torx).
• Kombinerki lub szczypce do odłączania przewodów.
• Miernik uniwersalny (multimetr) przydatny do sprawdzenia braku napięcia i ewentualnej diagnostyki.
• Lutownica i cyna (jeśli kondensator jest lutowany, co zdarza się rzadziej w nowszych modelach, ale w starszych Celmach może być konieczne).
• Izolacja termokurczliwa lub taśma izolacyjna.
• Nóż monterski lub ściągacz izolacji.

Praca z urządzeniami elektrycznymi wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Pamiętaj, że prąd elektryczny może być śmiertelnie niebezpieczny. Oto najważniejsze zasady, których zawsze przestrzegam:

1. Odłącz wiertarkę od zasilania: Zawsze, absolutnie zawsze, odłącz wtyczkę wiertarki z gniazdka przed rozpoczęciem jakichkolwiek prac. To podstawowa i najważniejsza zasada.
2. Sprawdź brak napięcia: Jeśli masz miernik, po odłączeniu zasilania, sprawdź nim, czy w obwodzie nie ma napięcia. Kondensatory mogą przez pewien czas magazynować ładunek, dlatego warto upewnić się, że są rozładowane.
3. Pracuj w suchym miejscu: Nigdy nie wykonuj prac przy urządzeniach elektrycznych w wilgotnym otoczeniu.
4. Używaj odpowiednich narzędzi: Upewnij się, że narzędzia, których używasz, są w dobrym stanie i mają izolowane rękojeści.
5. Skup się na pracy: Nie spiesz się i bądź uważny. Błędy wynikają często z pośpiechu i dekoncentracji.

Dobierz odpowiednią część: jaki kondensator do wiertarki Celma?

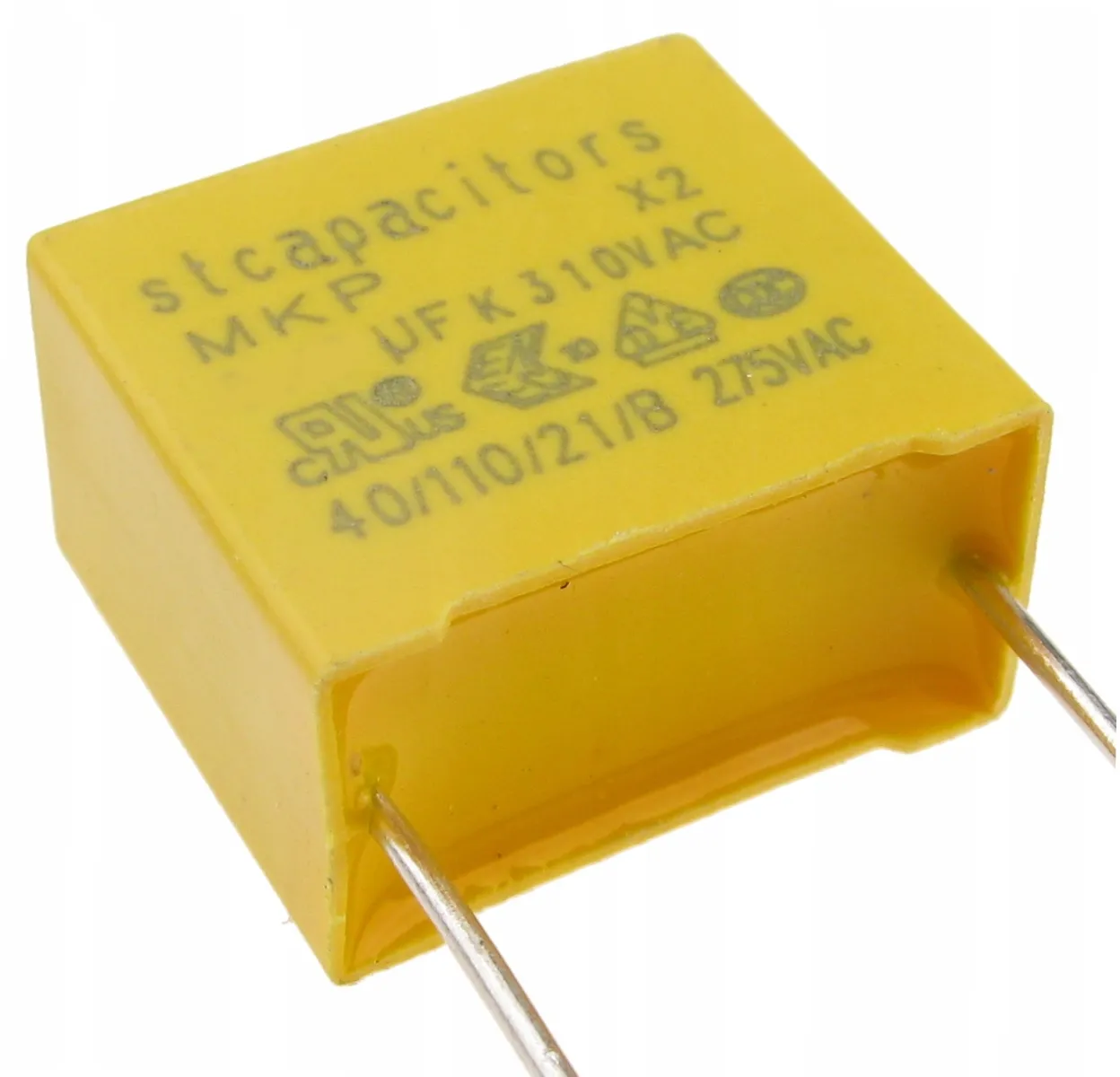

Kluczem do sukcesu jest dobranie odpowiedniego kondensatora. Zawsze staram się kierować zasadą, że najlepszym punktem odniesienia jest stary, oryginalny kondensator. Po jego demontażu dokładnie odczytaj z niego kluczowe parametry: pojemność w mikrofaradach (µF), napięcie w woltach (V) oraz oznaczenie typu (np. X2). Dla wiertarek Celma, zwłaszcza popularnych modeli takich jak PRCr 10/6, PRCb czy PRCz, najczęściej stosuje się kondensatory przeciwzakłóceniowe o pojemności w zakresie od 0,1 µF do 0,25 µF i napięciu znamionowym co najmniej 250V AC. Oznaczenie "X2" wskazuje, że jest to kondensator klasy X przeznaczony do pracy w sieciach zasilających, odporny na impulsy napięcia. Zawsze wybieraj kondensator o takich samych lub zbliżonych parametrach, szczególnie jeśli chodzi o napięcie nigdy nie niższe!

Na rynku dostępne są uniwersalne kondensatory przeciwzakłóceniowe do elektronarzędzi, które często pasują do wiertarek Celma. Przy ich zakupie zwróć uwagę na to, aby miały odpowiednie parametry elektryczne (pojemność, napięcie, typ X2) oraz zbliżone wymiary fizyczne. Czasem zdarza się, że nowy kondensator jest nieco większy, co może utrudnić jego montaż w ciasnej obudowie wiertarki. Warto więc, jeśli to możliwe, porównać rozmiary przed zakupem.

Gdzie kupić odpowiedni kondensator? Najłatwiej znajdziesz go w sklepach elektronicznych, zarówno stacjonarnych, jak i internetowych. Możesz również poszukać w autoryzowanych serwisach elektronarzędzi lub na popularnych portalach aukcyjnych. Zazwyczaj jest to część niedroga jej koszt to zazwyczaj od kilku do kilkunastu złotych, co czyni samodzielną naprawę bardzo opłacalną.

Wymiana kondensatora w wiertarce Celma: ilustrowany przewodnik

Zacznijmy od bezpiecznego otwarcia obudowy wiertarki. Większość wiertarek Celma ma obudowę skręcaną śrubami. Zazwyczaj są to śruby krzyżakowe lub Torx, umieszczone wzdłuż linii łączenia dwóch połówek obudowy. Upewnij się, że odkręciłeś wszystkie śruby, również te ukryte pod naklejkami lub w trudno dostępnych miejscach. Delikatnie rozdziel połówki obudowy, uważając, aby nie uszkodzić żadnych przewodów ani elementów wewnętrznych. Czasem trzeba lekko podważyć obudowę płaskim śrubokrętem, ale rób to z wyczuciem, aby nie połamać plastikowych zaczepów.

Po otwarciu obudowy zlokalizuj stary kondensator. W wiertarkach Celma zazwyczaj znajduje się on w pobliżu włącznika, często wpięty równolegle do przewodów zasilających. Może być przymocowany do obudowy lub po prostu luźno umieszczony w środku. Zanim odłączysz jakiekolwiek przewody, koniecznie zrób zdjęcie oryginalnego podłączenia! To absolutnie kluczowe, aby później bez problemu odtworzyć prawidłowe połączenia. Wiem z doświadczenia, że pamięć bywa zawodna, a zdjęcie to najlepszy schemat.

Teraz przejdźmy do demontażu starego kondensatora. Pamiętaj o bezpieczeństwie!

1. Upewnij się, że wiertarka jest odłączona od prądu. Sprawdź to ponownie!
2. Rozładuj kondensator: Jeśli masz miernik z funkcją pomiaru napięcia, możesz sprawdzić, czy kondensator jest rozładowany. Jeśli nie, możesz go rozładować, zwierając jego końcówki przez rezystor o dużej wartości (np. 1kΩ) lub po prostu poczekać kilka minut zazwyczaj kondensatory w elektronarzędziach nie magazynują ładunku przez długi czas po odłączeniu zasilania.
3. Odłącz przewody: Delikatnie odłącz przewody od starego kondensatora. Jeśli są lutowane, użyj lutownicy. Jeśli są na zaciskach, użyj kombinerek, aby je odpiąć. Zwróć uwagę na kolory przewodów i ich pierwotne położenie, posiłkując się zdjęciem.
4. Wyjmij stary kondensator: Po odłączeniu przewodów możesz bezpiecznie wyjąć uszkodzony element.

Podłączenie nowego kondensatora jest zazwyczaj proste, jeśli masz dobre zdjęcie oryginalnego układu. Oto jak to zrobić:

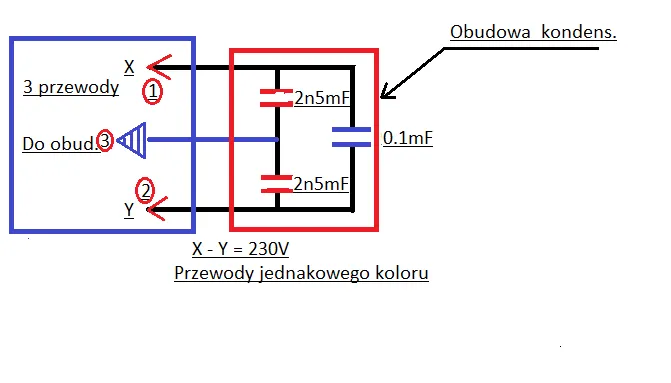

1. Podłącz przewody zasilające: Dwa przewody nowego kondensatora (zazwyczaj bez oznaczeń polaryzacji w przypadku kondensatorów X2) podłącz do tych samych zacisków włącznika, do których dochodzą przewody zasilające z kabla. Kondensator jest wpięty równolegle do zasilania.
2. Podłącz przewód uziemiający: Trzeci przewód, jeśli kondensator go posiada (często w izolacji żółto-zielonej), jest przewodem uziemiającym. Należy go podłączyć do metalowej obudowy silnika lub przekładni, często w miejscu, gdzie jest już przymocowany inny przewód uziemiający lub do specjalnego punktu montażowego. Upewnij się, że połączenie jest solidne i zapewnia dobry kontakt elektryczny.
3. Zabezpiecz połączenia: Wszystkie połączenia muszą być solidne i dobrze zaizolowane. Użyj taśmy izolacyjnej lub, co osobiście preferuję, rurek termokurczliwych, aby zapewnić trwałą i bezpieczną izolację.

Po podłączeniu przewodów, prawidłowo umiejscowij nowy kondensator w obudowie wiertarki. Upewnij się, że nie koliduje on z żadnymi ruchomymi częściami (np. wentylatorem, wirnikiem) i że jest bezpiecznie zamocowany. Czasem trzeba go delikatnie wcisnąć w wolną przestrzeń lub przymocować opaską zaciskową, jeśli jest taka możliwość. Ważne, aby nie latał luźno w środku, co mogłoby prowadzić do uszkodzenia.

Gdy wszystko jest na swoim miejscu, możesz ponownie złożyć obudowę wiertarki, skręcając wszystkie śruby. Po złożeniu, wykonaj test końcowy. Podłącz wiertarkę do prądu i uruchom ją najpierw bez obciążenia. Obserwuj iskrzenie na szczotkach powinno być znacznie mniejsze i bardziej równomierne. Sprawdź również, czy wiertarka działa płynnie i bez niepokojących dźwięków. Jeśli wszystko jest w porządku, możesz cieszyć się naprawionym narzędziem!

Uniknij pułapek: najczęstsze problemy i błędy podczas wymiany

Nawet przy najlepszych chęciach, czasem zdarzają się błędy. Co zrobić, jeśli pomylisz przewody? Najważniejsze to nie panikować i nie podłączać wiertarki do prądu. Jeśli nie masz pewności co do prawidłowości podłączenia, wróć do zdjęcia, które zrobiłeś. Przewody zasilające (fazowy i neutralny) zazwyczaj dochodzą bezpośrednio do włącznika, a kondensator jest do nich wpięty równolegle. Przewód uziemiający (żółto-zielony) zawsze idzie do metalowego korpusu. Jeśli masz miernik, możesz sprawdzić ciągłość obwodu. W przypadku kondensatorów X2, zamiana przewodów zasilających (L i N) zazwyczaj nie jest krytyczna, ale uziemienie musi być zawsze podłączone prawidłowo.

Czasami nowy kondensator, mimo identycznych parametrów, ma nieco inne wymiary i po prostu nie mieści się w obudowie. W takiej sytuacji masz kilka opcji. Po pierwsze, możesz spróbować poszukać mniejszego zamiennika o tych samych parametrach. Producenci oferują kondensatory w różnych obudowach. Po drugie, możesz spróbować kreatywnie umiejscowić kondensator, np. nieco dalej od włącznika, wykorzystując elastyczność przewodów. Upewnij się jednak, że nie będzie on kolidował z ruchomymi częściami i że będzie bezpiecznie zamocowany, aby nie uszkodził się podczas wibracji.

Jeśli po wymianie kondensatora wiertarka nadal mocno iskrzy, to niestety, problem może leżeć gdzie indziej. Kondensator tłumi zakłócenia, ale nie eliminuje samego iskrzenia, które jest naturalnym zjawiskiem w silnikach komutatorowych. Jeśli jednak iskrzenie jest nadmierne, może to wskazywać na zużyte szczotki węglowe (które należy regularnie wymieniać), uszkodzony komutator (np. przepalone lamelki, nierówna powierzchnia) lub problemy z uzwojeniem wirnika. W takim przypadku warto sprawdzić stan szczotek i ewentualnie je wymienić. Jeśli to nie pomoże, konieczna może być wizyta w serwisie lub głębsza diagnostyka silnika.

Przeczytaj również: Makita czy Bosch? Frezarka górnowrzecionowa: Wybór eksperta

Wiertarka Celma bez kondensatora? Skutki i ryzyko

Wiertarka Celma może działać bez kondensatora przeciwzakłóceniowego. Ten element nie jest kluczowy dla samego mechanicznego działania silnika. Krótkoterminowe skutki jego braku to przede wszystkim ciągłe i uciążliwe zakłócenia elektromagnetyczne, które będą generowane podczas pracy narzędzia. Oznacza to, że każde uruchomienie wiertarki będzie powodowało szumy w radiu, "śnieżenie" w telewizorze czy zakłócenia w innych urządzeniach elektronicznych w Twoim otoczeniu. Nie ma to jednak bezpośredniego ryzyka uszkodzenia samego silnika wiertarki.

Długoterminowy wpływ braku kondensatora jest bardziej związany z komfortem użytkowania i zgodnością z normami elektromagnetycznymi. Ciągłe generowanie zakłóceń może być irytujące dla Ciebie i Twoich sąsiadów. Ponadto, urządzenia elektryczne wprowadzane na rynek muszą spełniać określone normy dotyczące emisji elektromagnetycznej. Chociaż wiertarka domowa bez kondensatora nie zostanie natychmiast wycofana z użytku, to jej działanie bez tego elementu jest niezgodne z zamysłem producenta i normami, które mają na celu zapewnienie kompatybilności elektromagnetycznej w naszym otoczeniu. Dlatego zawsze zalecam wymianę uszkodzonego kondensatora to prosta i niedroga naprawa, która znacząco poprawia jakość pracy.
