Jak zrobić chłodnicę do spawarki? Oszczędź tysiące złotych!

Wielu spawaczy, podobnie jak ja, staje przed dylematem: kupić drogą, fabryczną chłodnicę do spawarki, czy spróbować zbudować ją samodzielnie? Ten artykuł to praktyczny poradnik, który krok po kroku przeprowadzi Cię przez proces budowy własnego systemu chłodzenia. Pokażę Ci, jak znacząco obniżyć koszty, jednocześnie uzyskując wydajne urządzenie idealnie dopasowane do Twoich potrzeb i specyfiki warsztatu.

Chłodzenie uchwytu spawalniczego to nie fanaberia, a absolutna konieczność w wielu zastosowaniach. Z mojego doświadczenia wynika, że staje się ono niezbędne przede wszystkim przy spawaniu metodą TIG, gdy przekraczamy prądy rzędu 150-180A. W takich warunkach, chłodzenie samym gazem osłonowym jest po prostu niewystarczające, a uchwyt szybko się przegrzewa, co prowadzi do jego uszkodzenia i dyskomfortu pracy.

Podobnie sytuacja wygląda w przypadku mocnych półautomatów MIG/MAG, gdzie intensywne i długotrwałe spawanie wymaga efektywnego odprowadzania ciepła. Przegrzany uchwyt to nie tylko ryzyko awarii, ale także obniżenie jakości spoiny i szybsze zużycie materiałów eksploatacyjnych. Właśnie dlatego inwestycja w chłodnicę, czy to fabryczną, czy samodzielnie zbudowaną, jest tak ważna.

Kwestia kosztów jest tutaj kluczowa. Fabryczne chłodnice do spawarek to wydatek rzędu kilku tysięcy złotych, co dla wielu hobbystów czy małych warsztatów jest barierą nie do przeskoczenia. Samodzielna budowa pozwala jednak na znaczące oszczędności. Z moich obliczeń i doświadczeń wynika, że koszt wszystkich niezbędnych komponentów do zbudowania w pełni funkcjonalnej chłodnicy może zamknąć się w kwocie kilkuset złotych. To ogromna różnica, która sprawia, że wydajne chłodzenie staje się dostępne dla każdego.

Niezbędne komponenty do samodzielnej budowy chłodnicy

Aby skutecznie zbudować własną chłodnicę, musimy zgromadzić kilka kluczowych komponentów. Każdy z nich pełni określoną funkcję i jego właściwy dobór ma bezpośredni wpływ na wydajność i niezawodność całego systemu.

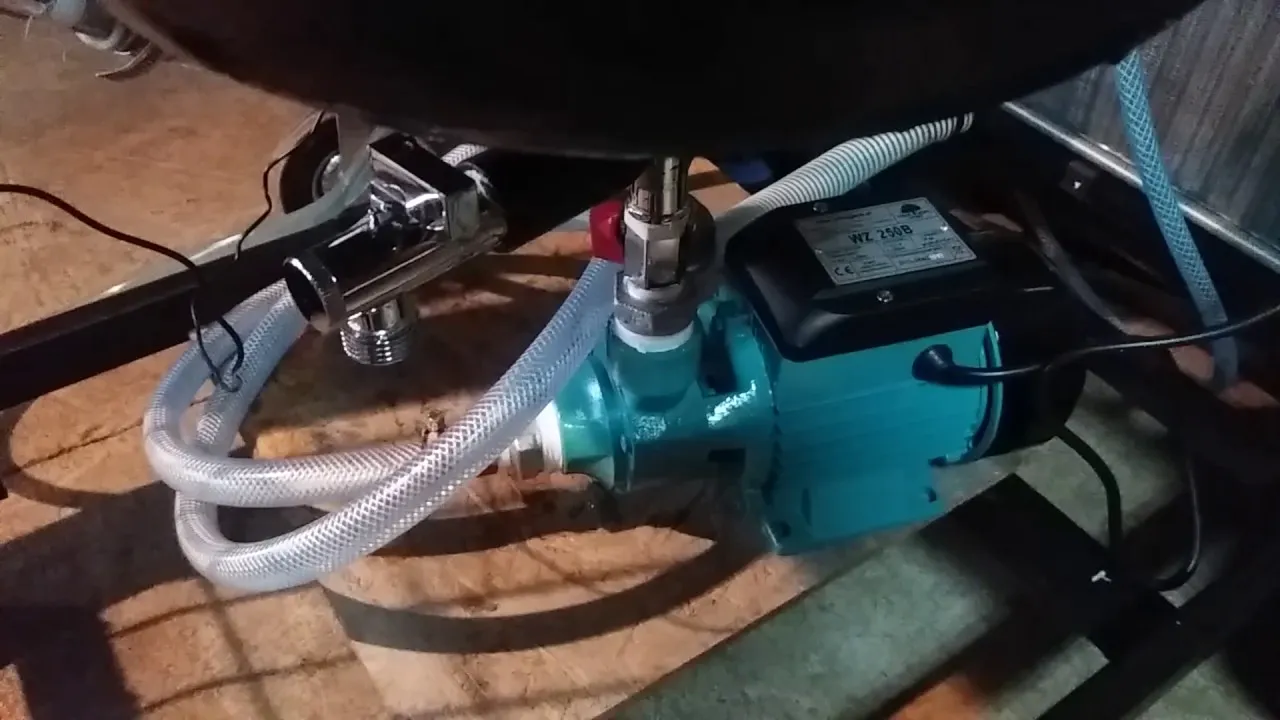

Pompa to serce naszego układu, odpowiedzialna za cyrkulację płynu chłodniczego. Jej dobór jest krytyczny dla zapewnienia odpowiedniego przepływu i ciśnienia w systemie.

• Typy pomp: Najczęściej stosuje się pompy C.O. (centralnego ogrzewania) ze względu na ich niezawodność i dostępność. Dobrze sprawdzają się również pompy do ekspresów ciśnieniowych (np. Ulka EX5), pompy zębate lub nawet pompy od spryskiwaczy samochodowych w prostszych konstrukcjach.
• Parametry: Kluczowe jest ciśnienie robocze, które powinno wynosić około 2-4 bar. Przepływ na poziomie kilku litrów na minutę (np. 3-5 l/min) jest zazwyczaj wystarczający do efektywnego chłodzenia uchwytu.

Chłodnica to element, który odpowiada za oddawanie ciepła z płynu do otoczenia. Jej powierzchnia i wydajność są kluczowe dla efektywności całego systemu.

• Popularne rozwiązania: Bardzo często wykorzystuje się nagrzewnice samochodowe, które są kompaktowe, wydajne i łatwo dostępne na rynku wtórnym (np. od Poloneza, Fiata Cinquecento, VW Golfa). Alternatywą mogą być chłodnice oleju.

Wentylator jest nieodłącznym elementem chłodnicy, wymuszającym przepływ powietrza przez jej żeberka, co znacząco zwiększa efektywność oddawania ciepła.

• Typy wentylatorów: Można zastosować wentylatory komputerowe (najczęściej 12V, wymagające zasilacza) lub wentylatory na 230V, które podłącza się bezpośrednio do sieci. Ważne, aby zapewnić odpowiedni przepływ powietrza przez chłodnicę.

Zbiornik na płyn to magazyn dla cieczy chłodzącej. Musi być szczelny i mieć odpowiednią pojemność, aby zapewnić stabilną pracę układu.

• Praktyczne rozwiązania: Dobrze sprawdzi się dowolny szczelny pojemnik o pojemności kilku litrów, np. kanister, zbiorniczek wyrównawczy z samochodu, czy dedykowany zbiornik z tworzywa sztucznego. Ważne, aby był wykonany z materiału odpornego na płyn chłodniczy.

Węże i szybkozłączki odpowiadają za połączenie wszystkich elementów hydraulicznych i umożliwiają łatwe podłączenie uchwytu spawalniczego.

• Węże: Powinny być elastyczne, a jednocześnie odporne na temperaturę i ciśnienie panujące w układzie. Ważne jest, aby nie załamywały się i nie kurczyły pod wpływem ciepła.
• Szybkozłączki: Najczęściej stosuje się szybkozłączki typu Rectus 21 lub podobne, które są powszechnie używane w spawalnictwie i pasują do większości uchwytów chłodzonych cieczą.

Bezpieczeństwo przede wszystkim: kluczowe elementy i zasady

Budując chłodnicę, nie możemy zapominać o bezpieczeństwie. To nie tylko kwestia ochrony sprzętu, ale przede wszystkim nas samych. Jednym z najważniejszych elementów jest czujnik przepływu lub ciśnienia. Jego rola jest krytyczna: w przypadku braku przepływu cieczy chłodzącej (np. z powodu awarii pompy, zapowietrzenia układu czy wycieku), czujnik powinien natychmiast odciąć zasilanie spawarki. Dzięki temu uchwyt spawalniczy jest chroniony przed spaleniem, co mogłoby skutkować kosztowną wymianą. W praktyce często stosuje się proste i niezawodne czujniki kontaktronowe, które są łatwe do zintegrowania z układem.

Kolejną, niezwykle istotną kwestią jest wybór odpowiedniego płynu chłodniczego. Zdecydowanie odradzam stosowanie czystej wody. Woda, zwłaszcza kranowa, prowadzi do korozji metalowych elementów układu, osadzania się kamienia, a także sprzyja rozwojowi glonów i bakterii, które mogą zablokować przepływ. Zamiast tego, należy używać specjalistycznych płynów do chłodnic spawalniczych, które są zazwyczaj na bazie glikolu. Płyny te mają właściwości antykorozyjne, zapobiegają osadzaniu się kamienia, a co najważniejsze nie przewodzą prądu elektrycznego, co jest kluczowe w środowisku spawalniczym. W ostateczności można zastosować rozcieńczony płyn do chłodnic samochodowych (np. Borygo, Petrygo) z wodą demineralizowaną, ale zawsze należy upewnić się, że jest to płyn o niskiej przewodności elektrycznej.

Na koniec, pamiętajmy o bezpiecznym podłączeniu elektrycznym pompy i wentylatora. Wszystkie połączenia muszą być solidnie zaizolowane, aby zapobiec zwarciom i porażeniom prądem. Warto zastosować odpowiednie zabezpieczenia, takie jak bezpieczniki topikowe lub wyłączniki nadprądowe, które ochronią układ w przypadku przeciążenia. Jeśli nie czujesz się pewnie w kwestiach elektrycznych, zawsze skonsultuj się z doświadczonym elektrykiem lub osobą posiadającą odpowiednie kwalifikacje. Bezpieczeństwo to priorytet!

Budowa chłodnicy krok po kroku: praktyczny przewodnik montażu

Przejdźmy teraz do praktycznej części montażu. Pamiętaj, że każdy projekt DIY ma swoją specyfikę, ale te ogólne kroki pomogą Ci zbudować solidną chłodnicę.

1. Planowanie układu: Zanim zaczniesz cokolwiek montować, poświęć chwilę na zaplanowanie rozmieszczenia wszystkich komponentów w obudowie. Zastanów się, gdzie będzie pompa, chłodnica z wentylatorem, zbiornik na płyn oraz gdzie wyprowadzisz szybkozłączki. Ważne jest, aby zapewnić łatwy dostęp do zbiornika w celu uzupełniania płynu oraz do ewentualnego serwisowania. Optymalne rozmieszczenie pozwoli na krótkie i proste połączenia hydrauliczne oraz elektryczne, minimalizując ryzyko wycieków i problemów z okablowaniem.

2. Montaż mechaniczny: Rozpocznij od zamocowania głównych komponentów w obudowie. Pompa powinna być stabilnie przykręcona, najlepiej na gumowych podkładkach, aby zminimalizować wibracje i hałas. Chłodnicę z wentylatorem zamontuj w taki sposób, aby wentylator mógł swobodnie zasysać i wydmuchiwać powietrze, zapewniając efektywną wymianę ciepła. Zbiornik na płyn powinien być umieszczony w miejscu łatwo dostępnym, ale jednocześnie stabilnym i zabezpieczonym przed przypadkowym przewróceniem.

3. Podłączanie przewodów hydraulicznych: To jeden z najważniejszych etapów, ponieważ szczelność układu jest kluczowa. Użyj odpowiednich węży i solidnych opasek zaciskowych na każdym połączeniu. Przed zaciśnięciem opaski, upewnij się, że wąż jest nasunięty na króciec do samego końca. Po podłączeniu wszystkich elementów, dokładnie sprawdź każde połączenie pod kątem potencjalnych wycieków. Możesz użyć specjalnego uszczelniacza do gwintów, jeśli masz połączenia gwintowane, lub po prostu dociągnąć opaski, ale z wyczuciem, aby nie uszkodzić węży czy króćców.

4. Instalacja elektryczna: Podłącz pompę i wentylator do zasilania. Jeśli używasz wentylatora 12V, pamiętaj o zastosowaniu odpowiedniego zasilacza. Kluczowe jest tutaj podłączenie czujnika przepływu. Moim zdaniem, najbezpieczniejszym rozwiązaniem jest wpięcie go w obwód sterowania spawarki (jeśli to możliwe i masz do niego dostęp) lub w obwód zasilający pompę, tak aby w przypadku braku przepływu, czujnik odcinał zasilanie pompy i/lub sygnalizował problem. Możesz również zbudować prosty układ przekaźnikowy, który będzie odcinał zasilanie spawarki w przypadku alarmu z czujnika przepływu. Pamiętaj o solidnej izolacji wszystkich połączeń.

Pierwsze uruchomienie i testy bezpieczeństwa

Po złożeniu chłodnicy, zanim zaczniesz spawać, musisz przeprowadzić kilka kluczowych testów. To zapewni bezpieczeństwo i prawidłowe działanie urządzenia.

1. Napełnianie i odpowietrzanie układu: Ostrożnie napełnij zbiornik płynem chłodniczym. Włącz pompę i pozwól jej pracować przez kilka minut. Płyn zacznie krążyć, a powietrze zostanie wypchnięte z układu. Zazwyczaj zbiornik jest najwyższym punktem, więc powietrze powinno samoistnie uchodzić. W razie potrzeby delikatnie potrząśnij chłodnicą lub uchwytem, aby pomóc w usunięciu pęcherzyków. Kontroluj poziom płynu w zbiorniku i uzupełniaj go, aż przestanie opadać, co będzie świadczyć o odpowietrzeniu.

2. Test szczelności: Po napełnieniu i odpowietrzeniu, dokładnie obejrzyj wszystkie połączenia hydrauliczne węże, króćce, opaski. Szukaj nawet najmniejszych oznak wycieków. Zwróć uwagę na miejsca podłączenia uchwytu spawalniczego. Pozostaw chłodnicę włączoną na kilkanaście minut i obserwuj. Jeśli zauważysz wyciek, natychmiast wyłącz pompę i usuń usterkę (np. dociągnij opaskę, wymień uszczelkę). Lepiej poświęcić więcej czasu na tym etapie, niż później zmagać się z mokrym warsztatem.

3. Sprawdzenie działania czujnika przepływu: To kluczowy test bezpieczeństwa. Po podłączeniu chłodnicy do spawarki i włączeniu jej, uruchom pompę. Następnie, jeśli to możliwe, odłącz jeden z przewodów chłodzących od uchwytu lub zablokuj przepływ w inny sposób (np. ściskając wąż). Czujnik powinien zareagować, odcinając zasilanie spawarki lub sygnalizując błąd. Upewnij się, że system reaguje prawidłowo na brak przepływu to gwarancja, że Twój uchwyt będzie bezpieczny.

Unikaj pułapek: najczęstsze błędy i sposoby ich rozwiązania

Nawet najlepiej zaplanowany projekt DIY może napotkać na problemy. Oto najczęstsze pułapki, na które możesz natrafić podczas budowy i eksploatacji domowej chłodnicy, oraz moje sprawdzone sposoby ich rozwiązania:

• Zbyt niska wydajność chłodzenia: Jeśli uchwyt nadal się przegrzewa, przyczyny mogą być różne. Może to być źle dobrana nagrzewnica (zbyt mała powierzchnia wymiany ciepła), za słaby wentylator (niewystarczający przepływ powietrza) lub nieodpowiednia pompa (zbyt mały przepływ płynu). Rozwiązaniem jest zazwyczaj wymiana jednego z tych elementów na wydajniejszy odpowiednik. Upewnij się też, że chłodnica nie jest zanieczyszczona kurzem, co ogranicza jej efektywność.

• Problem z zapowietrzaniem się układu: Powietrze w systemie może prowadzić do głośnej pracy pompy, spadku wydajności, a nawet jej uszkodzenia. Najczęstszą przyczyną jest nieszczelność w układzie hydraulicznym, przez którą zasysane jest powietrze, lub nieprawidłowe odpowietrzenie. Dokładnie sprawdź wszystkie połączenia pod kątem mikrowycieków. Upewnij się, że zbiornik na płyn jest najwyższym punktem układu, co ułatwia naturalne odpowietrzanie. Czasami pomaga dodanie małego zaworu odpowietrzającego w najwyższym punkcie układu.

• Głośna praca pompy: Hałasująca pompa to częsty problem. Przyczyną może być jej niewłaściwe mocowanie (bez tłumienia drgań), zapowietrzenie układu (o czym pisałem wyżej) lub po prostu zużycie samej pompy. Spróbuj zamontować pompę na gumowych podkładkach lub w specjalnej obudowie tłumiącej drgania. Upewnij się, że w układzie nie ma powietrza. Jeśli pompa jest stara, rozważ jej wymianę na nową, cichszą jednostkę.

Przeczytaj również: Dobór agregatu do spawarki: Uniknij awarii i spawaj stabilnie!

Konserwacja domowej chłodnicy: zadbaj o długowieczność sprzętu

Aby Twoja samodzielnie zbudowana chłodnica służyła Ci przez długie lata, regularna konserwacja jest niezbędna. To proste czynności, które znacząco wydłużą żywotność urządzenia i zapewnią jego niezawodność.

• Kontrola stanu płynu chłodniczego: Regularnie, co najmniej raz na kilka miesięcy, kontroluj poziom płynu w zbiorniku. W razie potrzeby uzupełniaj go tym samym rodzajem płynu, który został użyty pierwotnie. Zwróć uwagę na jego kolor i klarowność jeśli płyn staje się mętny, zmienia kolor lub pojawiają się w nim osady, to znak, że należy go wymienić. Zalecam wymianę płynu co 1-2 lata, aby zapewnić optymalne właściwości antykorozyjne i chłodzące.

• Czyszczenie chłodnicy i wentylatora: W warsztacie spawalniczym, gdzie unosi się pył i opary, chłodnica i wentylator szybko mogą się zabrudzić. Nagromadzony kurz i brud na żeberkach chłodnicy oraz łopatkach wentylatora znacząco obniża efektywność chłodzenia. Regularnie, np. co miesiąc, czyść te elementy sprężonym powietrzem lub miękką szczotką. Upewnij się, że wentylator obraca się swobodnie i nie ma na nim żadnych przeszkód. Czysty układ to wydajny układ.
